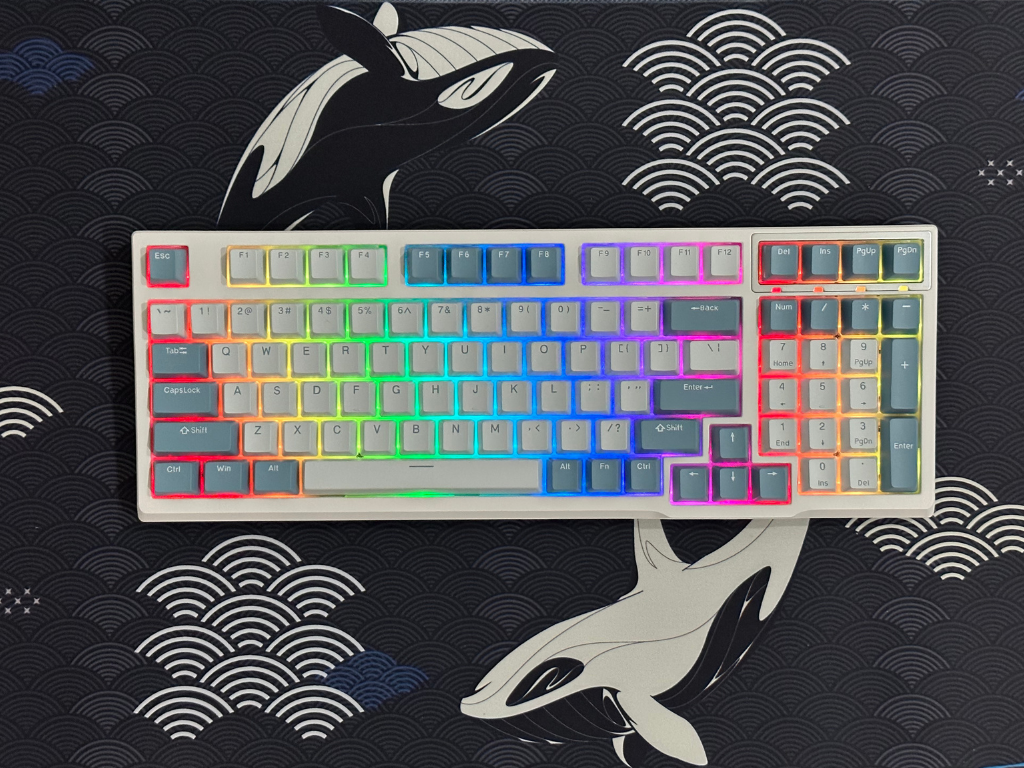

SADES KATANA Mechanical Keyboard – DETAIL PRODUK dan PANDUAN

Mengikuti tradisi penamaan mechanical keyboard Kunai dan Tenka, SADES merilis keyboard wireless compact full size, SADES KATANA. Dalam budaya Jepang, katana adalah pedang panjang yang sering digunakan oleh para samurai, dan SADES KATANA memang keyboard yang lebih panjang dibandingkan Sades Kunai, dan Tenka.

SADES KATANA datang dengan dua varian warna, Mizu (light cyan dan powder blue) dan Enkai (light cyan dan navy). Sades mengusung warna biru, sesuai tema warna setup seperti deskmat Umi dan Kujira yang populer.

Untuk detail produk dan harga, Anda bisa ke website Sades atau langsung temukan di marketplace.

Mari kita lihat senjata baru dari Sades yang dikirim kepada saya oleh Sades Indonesia setelah melewati drama kurir sampai akhirnya tiba dengan selamat.

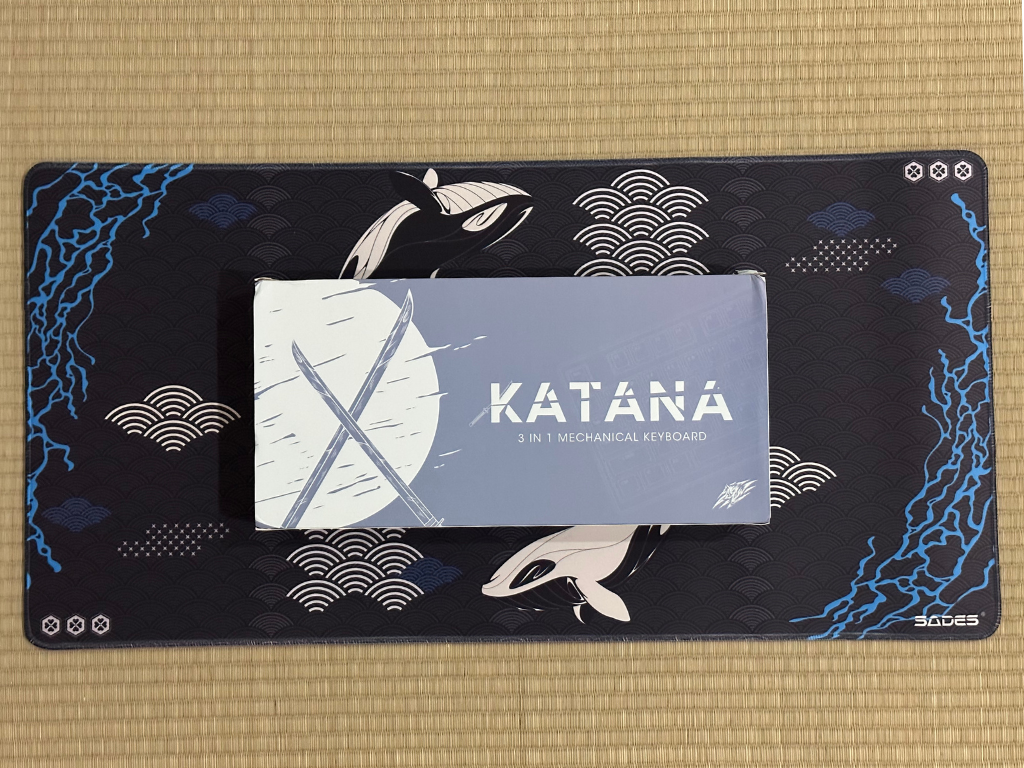

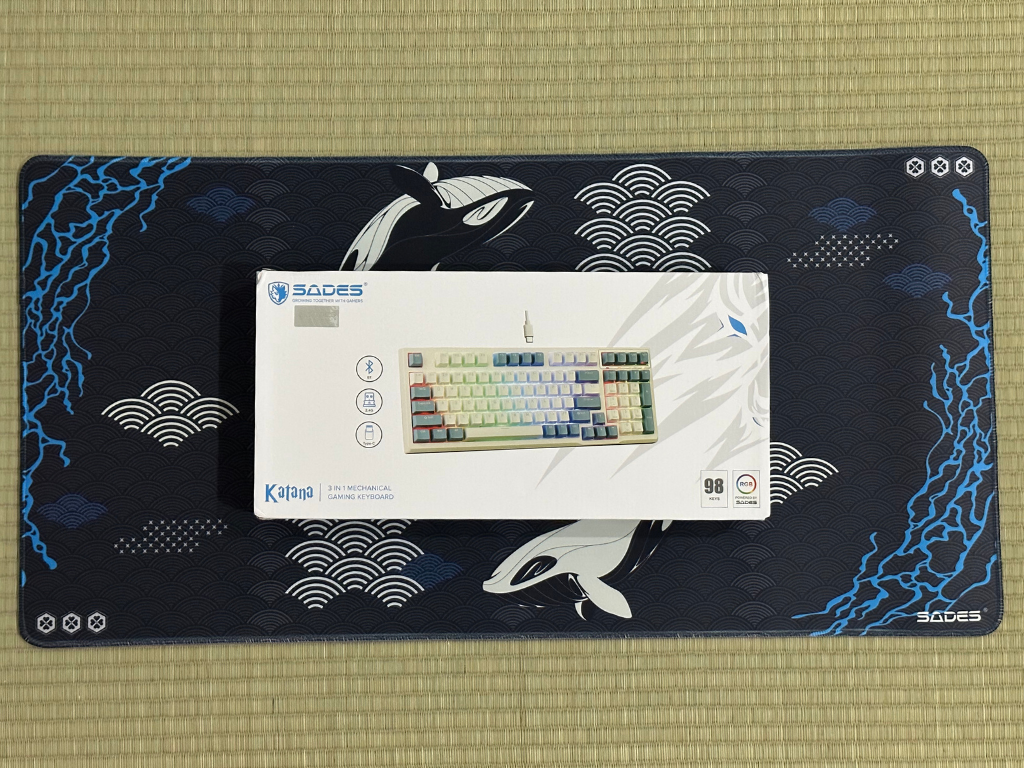

UNBOXING

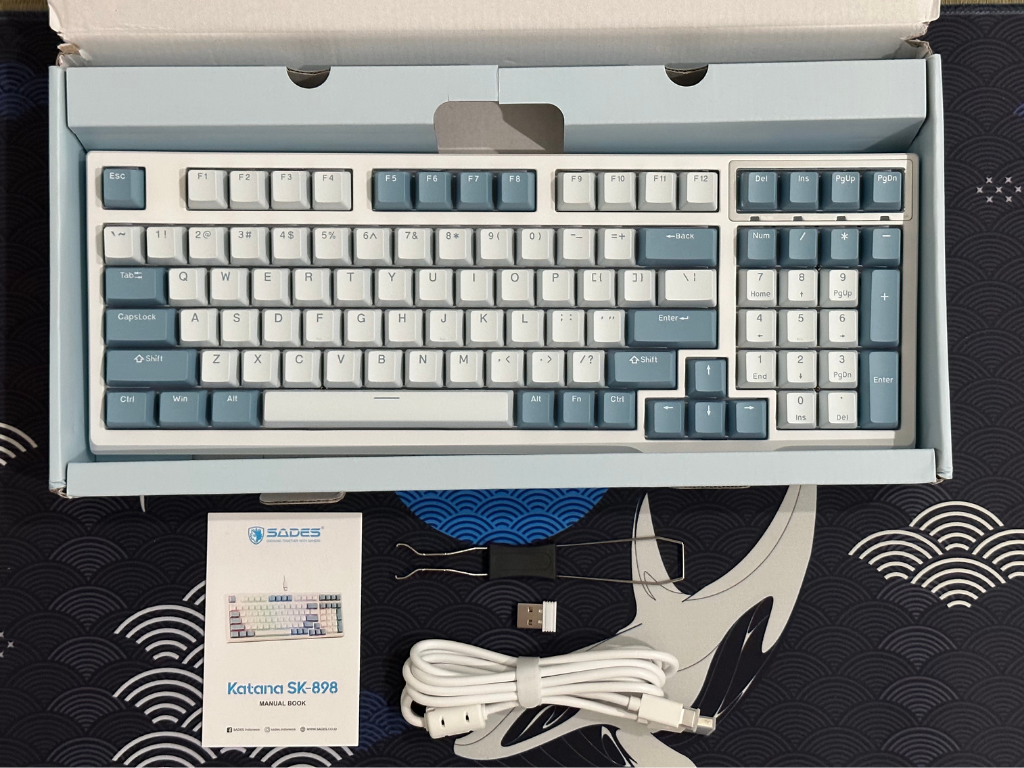

Isi :
1. Mechanical keyboard SADES KATANA (Mizu)
2. User manual (baca dan simpan untuk referensi saat dibutuhkan)
3. 2-in-1 keycap dan switch puller
4. Kabel USB Type C – tidak braided

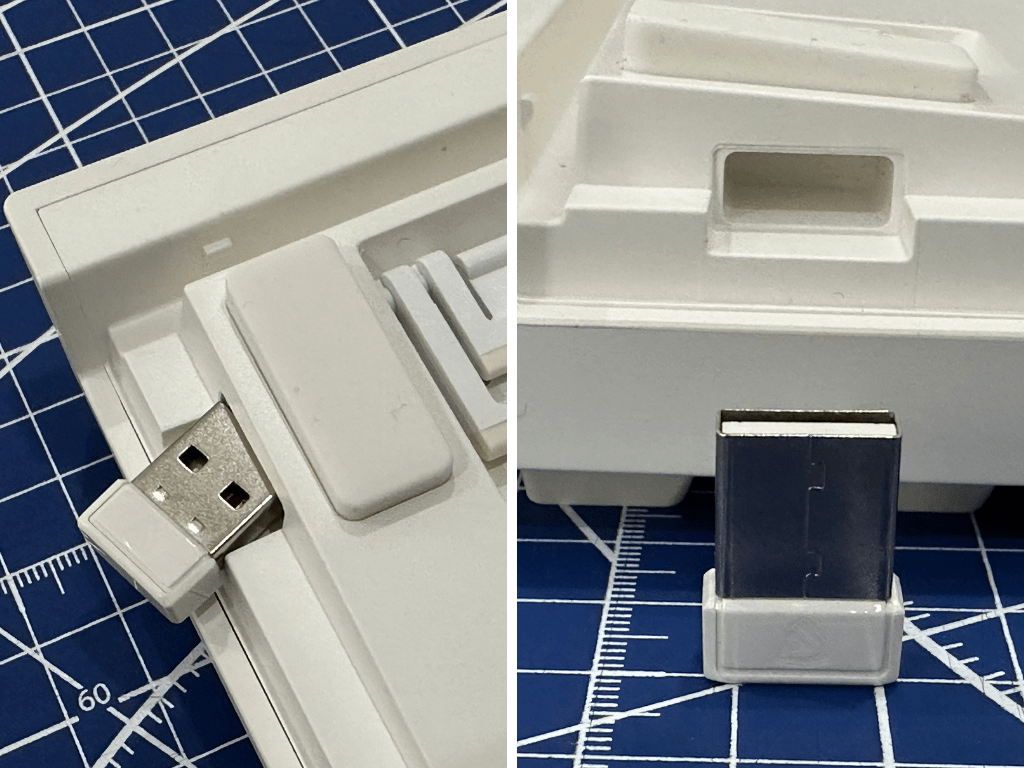

5. Dongle wireless 2.4Ghz

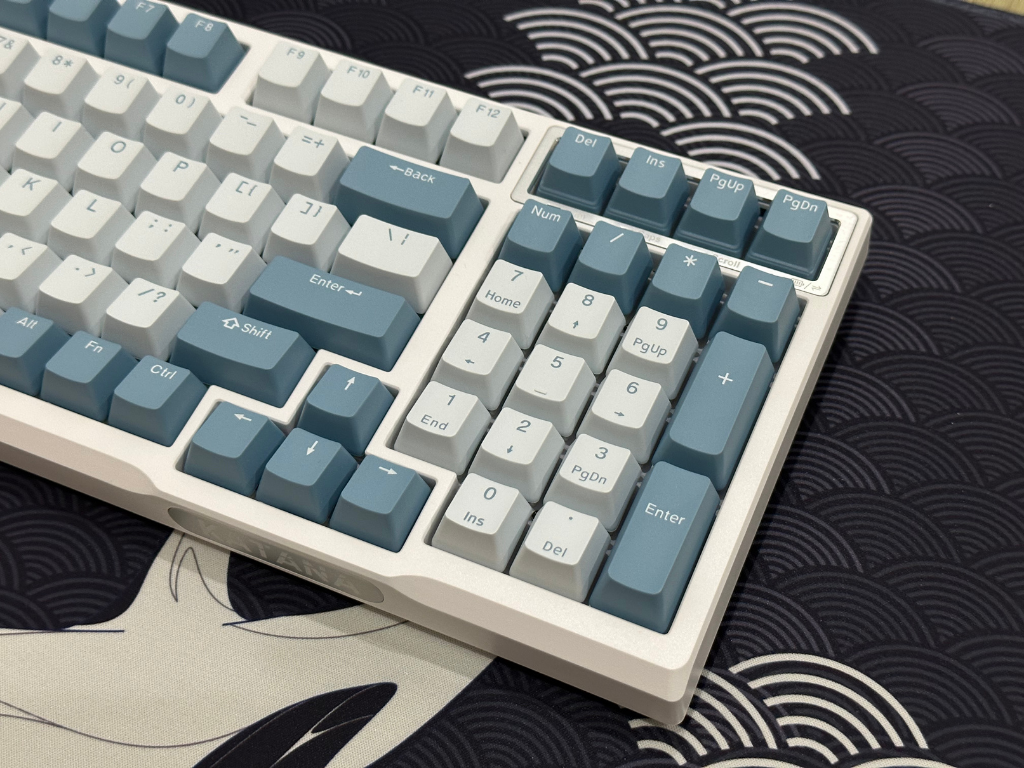

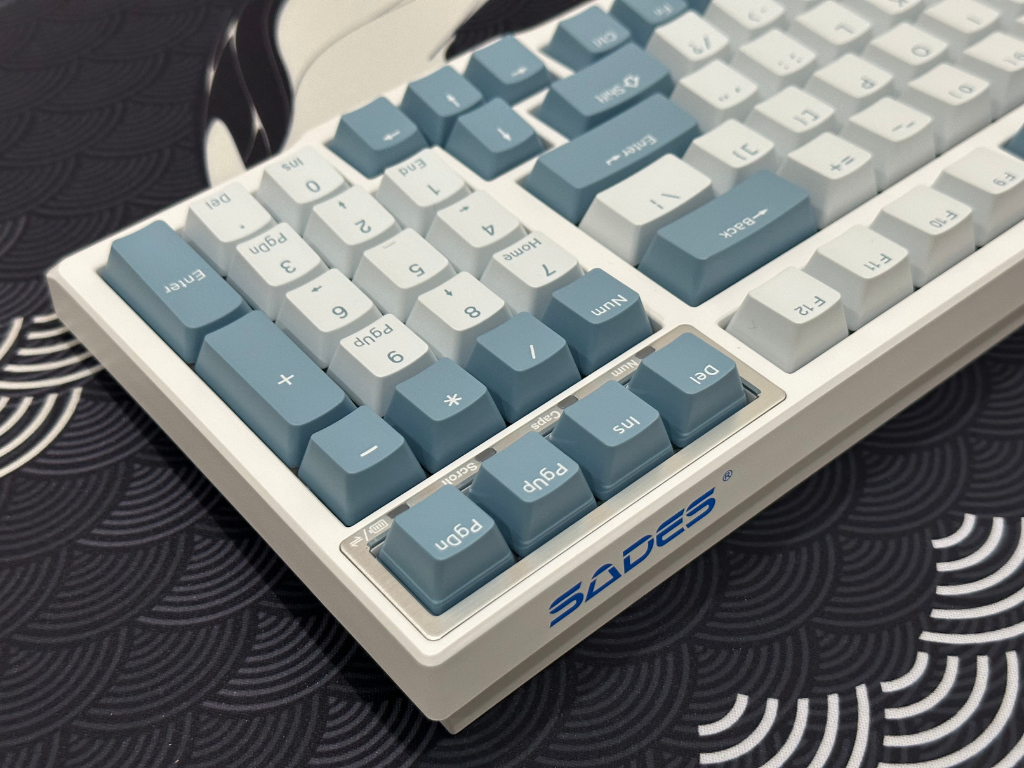

Case berwarna putih dengan logo SADES di belakang dan tulisan KATANA engraved di atas metal seperti aluminium, di bagian depan dekat arrow cluster, serta di bawah case. Di atas numpad juga ada aksen metal sehingga penampilan lebih menarik.

Case SADES KATANA terbuat dari plastik yang tebal dan kokoh. Dengan switch dan keycap, beratnya sekitar 1.300 gram.

Salah satu fitur yang saya suka adalah chamfer pada pinggiran case, sehingga tidak ada sudut-sudut yang tajam dan menusuk, secara estetika juga lebih memesona.

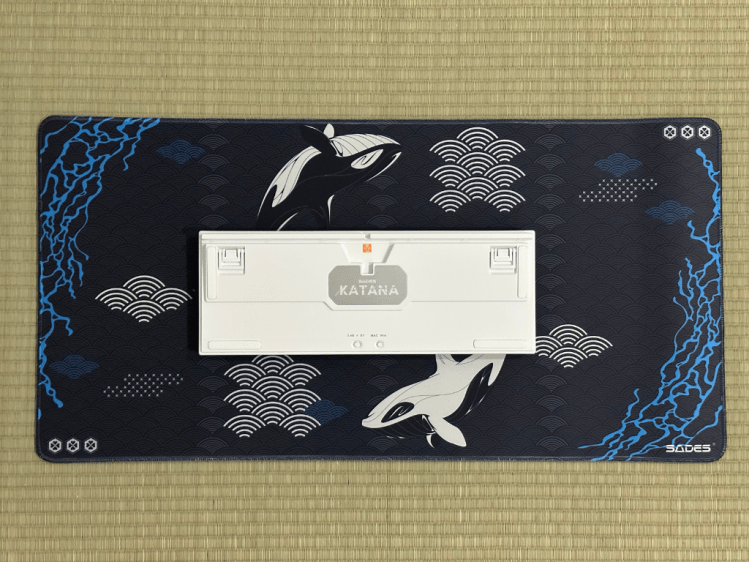

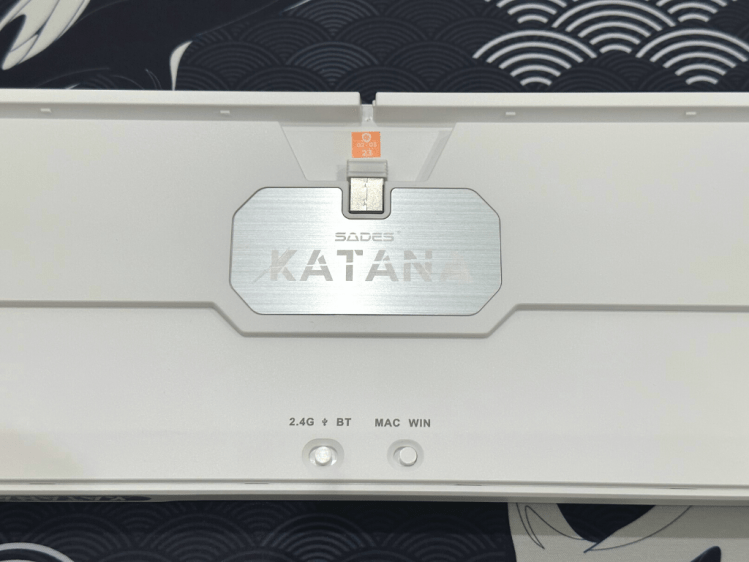

Pada bagian bawah case, ada 2 tombol slider:
1. Mode koneksi: Wireless 2.4Ghz, Kabel, dan Bluetooth
2. Mode MacOS dan Windows

Sekarang mulai banyak yang menggunakan tombol fisik untuk mengubah mode dan memudahkan pengguna, serta menghindari mode berpindah secara tidak sengaja ketika menekan kombinasi tertentu pada keyboard.

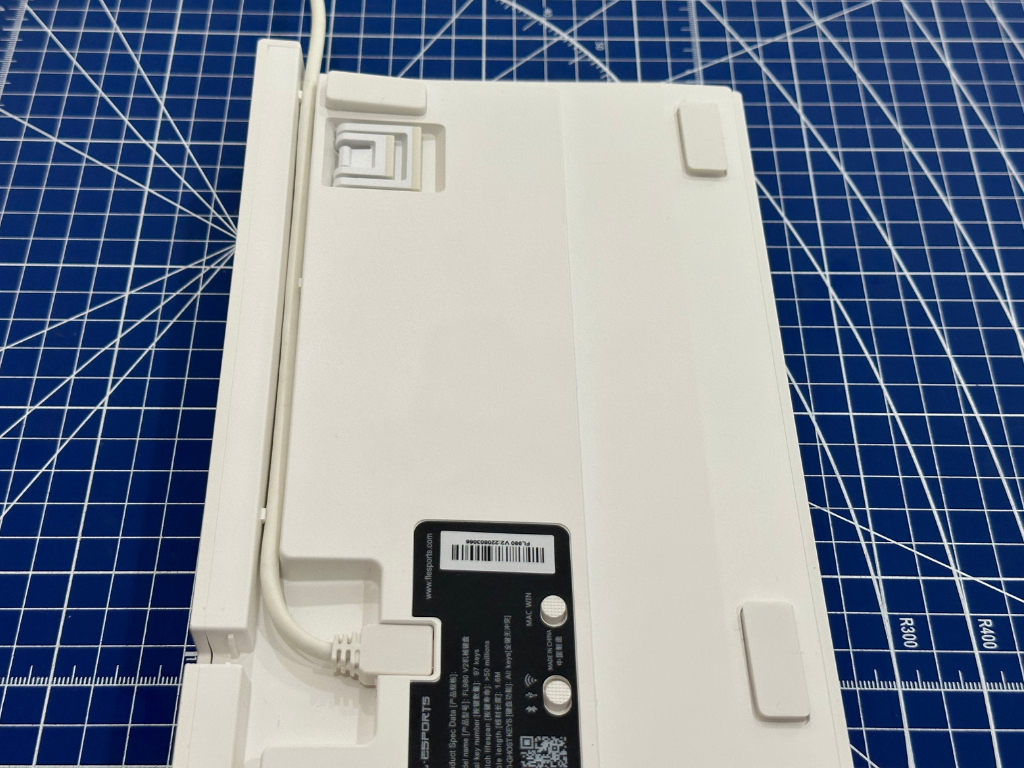

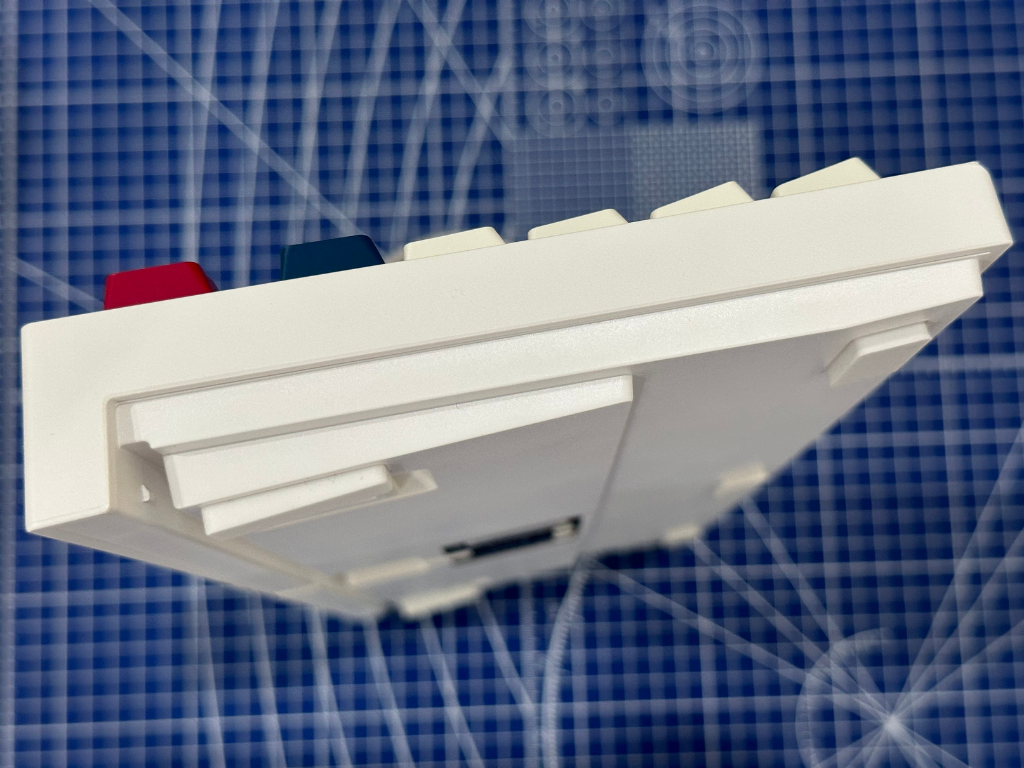

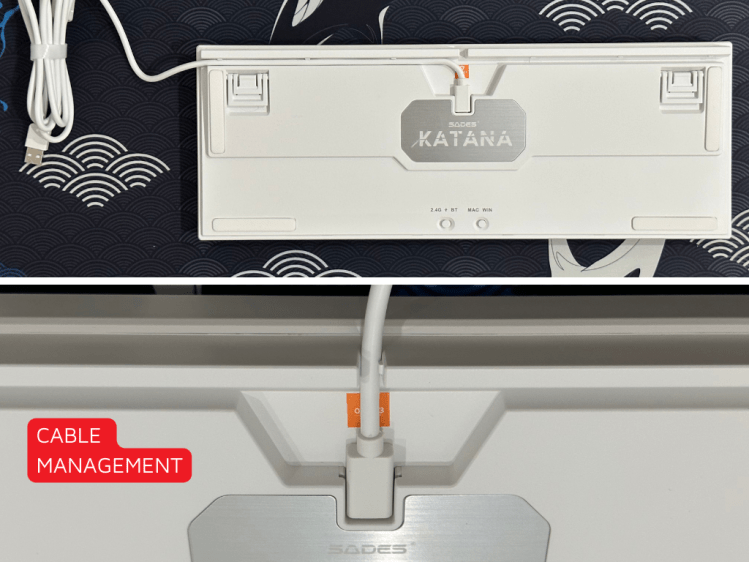

SADES KATANA memiliki kanal untuk cable management, sehingga bisa menggunakan kabel, bisa lewat kiri, kanan, atau tengah. Kanalnya juga cukup besar sehingga custom cable masih bisa masuk.

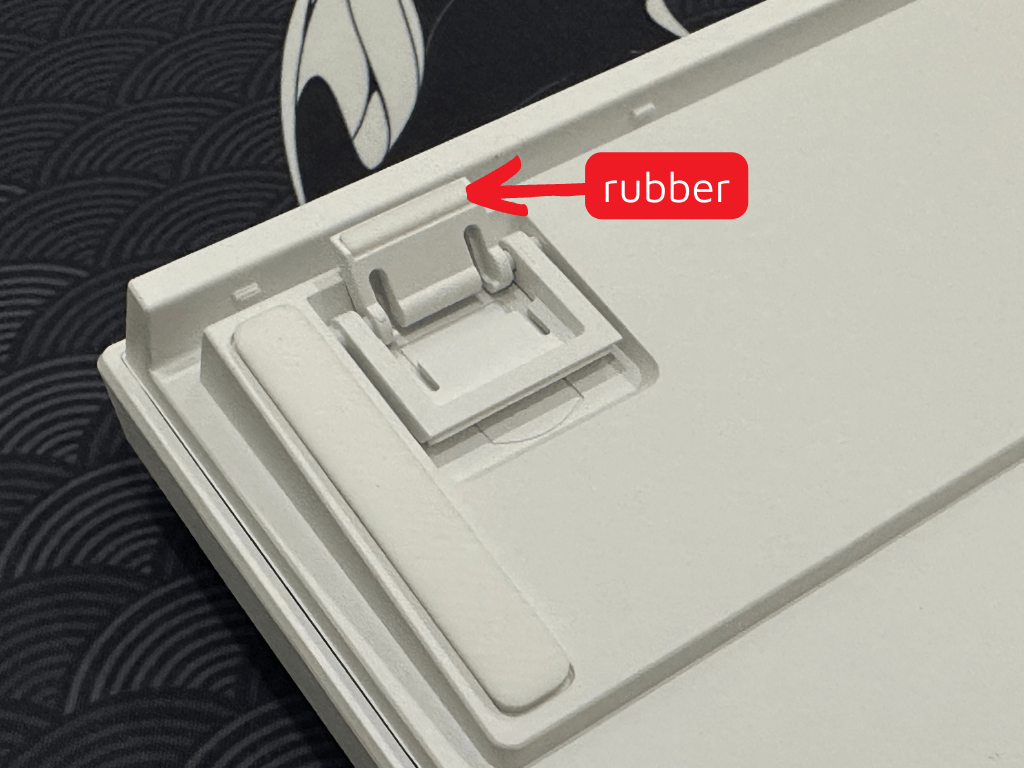

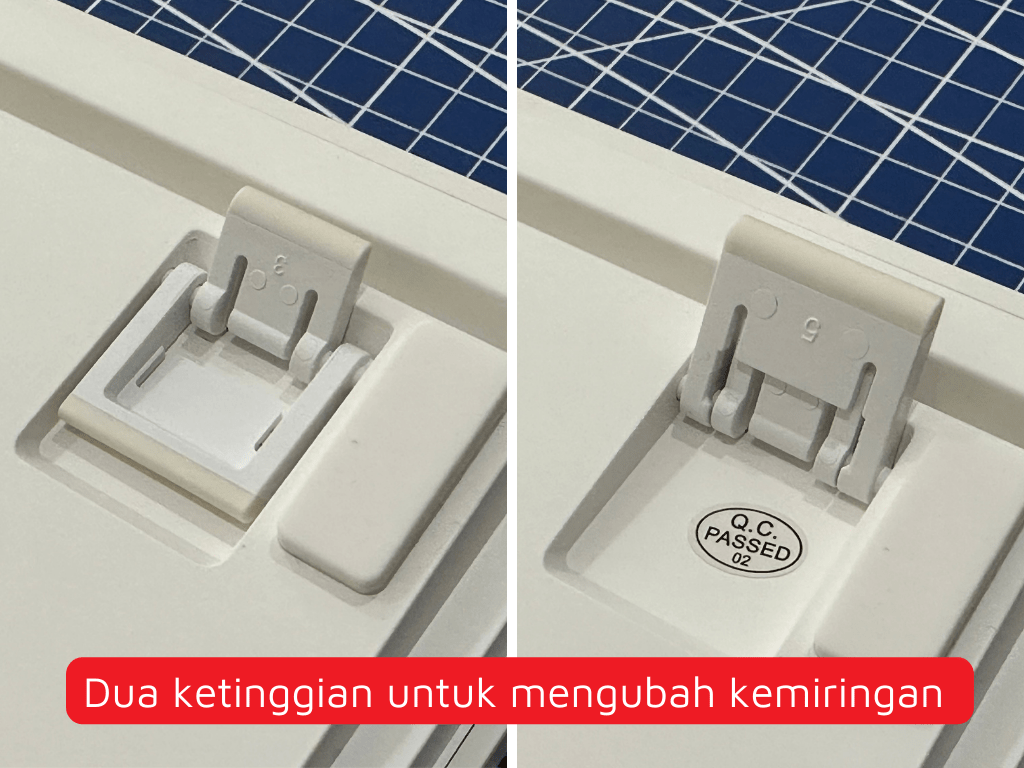

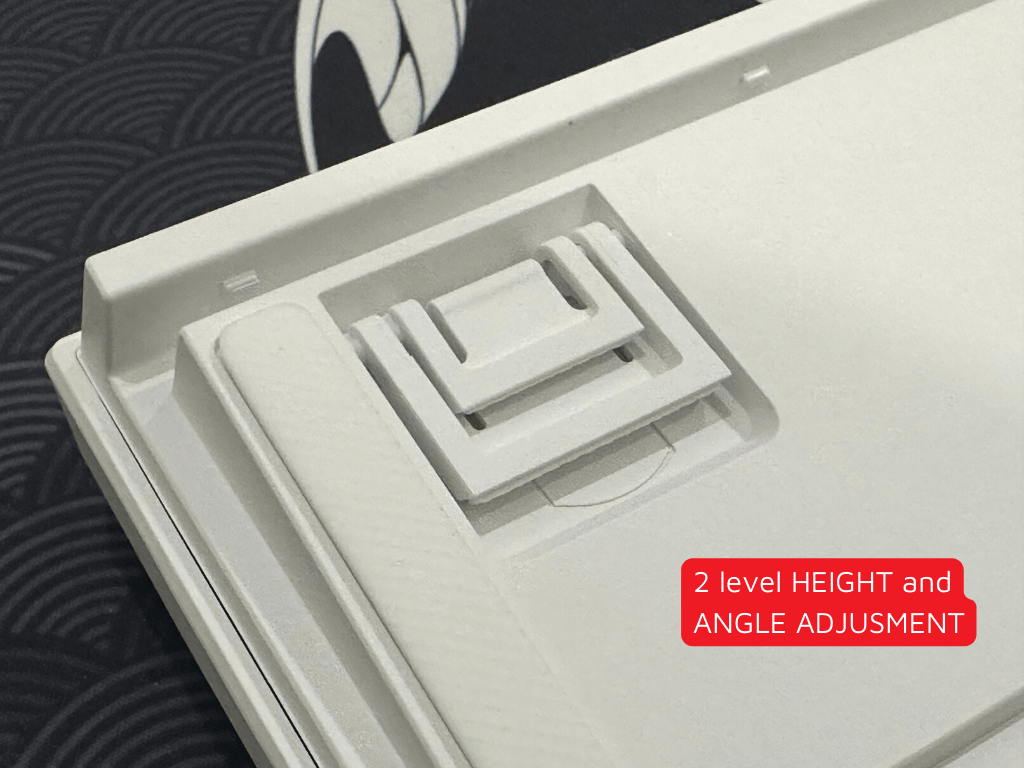

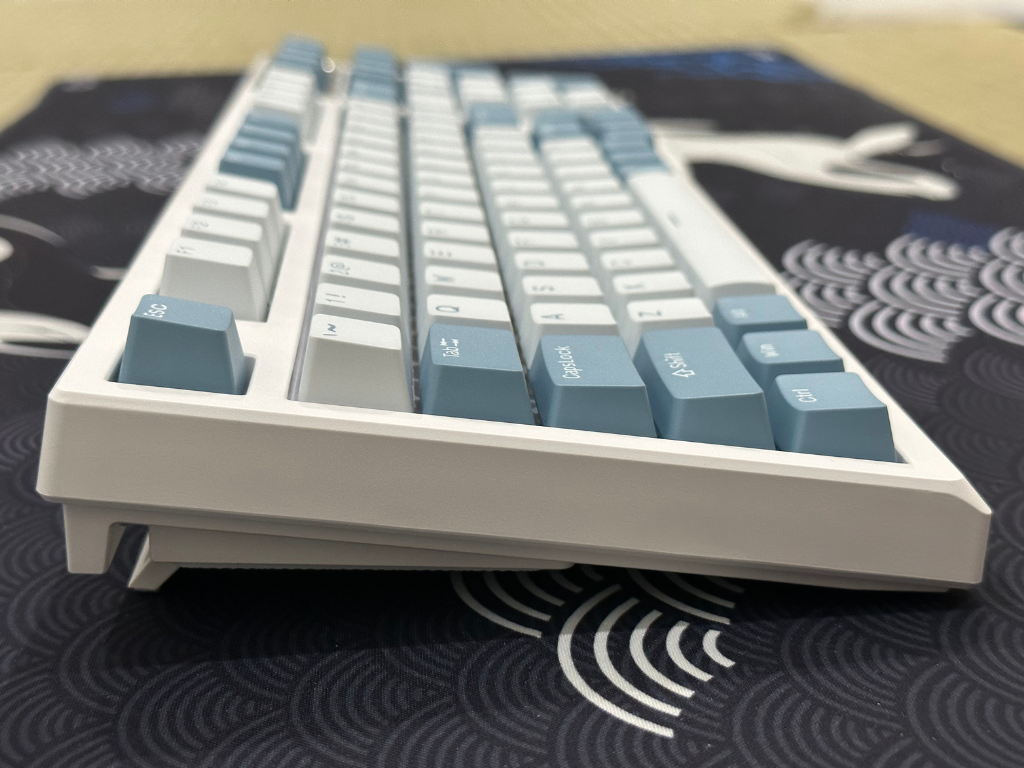

Di bawah juga ada rubber feet dan 2 level height angle adjustment. Di height angle adjustment ada karetnya, sehingga tidak mudah tergeser bila digunakan.

KONEKTIVITAS dan BATERAI

SADES KATANA mendukung konektivitas dengan 5 perangkat yang berbeda melalui:
1. koneksi kabel (wired) – USB Type-C
2. Wireless 2.4Ghz dengan menggunakan dongle
3. Bluetooth, bisa pairing dengan 3 perangkat (support Bluetooth 5.0 dan 3.0)

Untuk memindahkan mode, geser slider di bawah case seperti yang sudah saya jelaskan di atas.

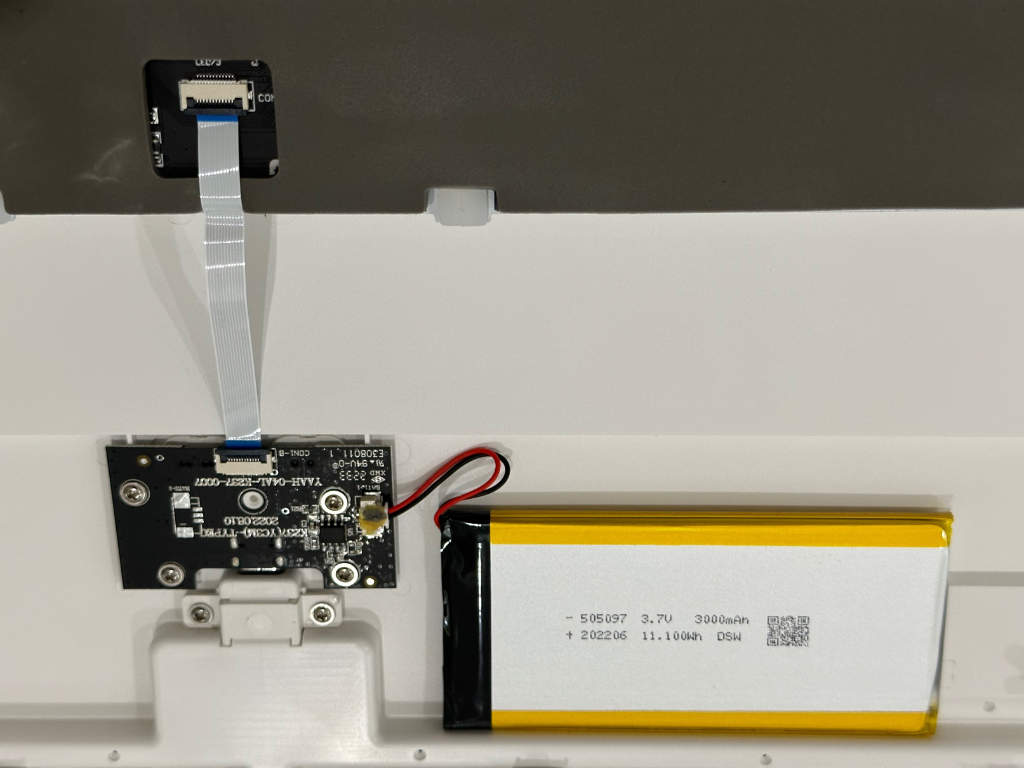

Kapasitas baterai 3000mAh. Menurut info dari Sades, pengisian daya butuh ±4 jam, pemakaian sampai ±15 jam dengan RGB atau sampai ±50 jam tanpa lampu RGB. Saya belum sempat tes sendiri untuk kepastiannya. Untuk pengisian daya, sebaiknya hindari menggunakan charger yang berkapasitas tinggi atau fast charging, gunakan daya dari PC atau notebook.

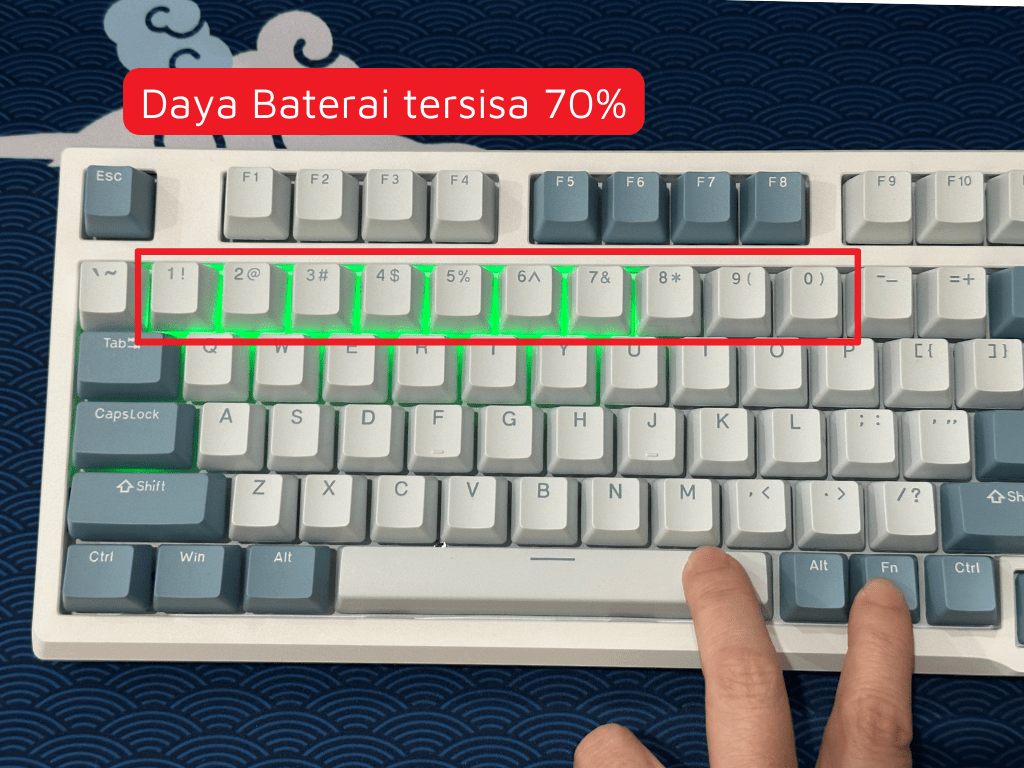

Untuk melihat kira-kira berapa persen baterai yang masih tersisa, tekan lama (press and hold) Fn+Space. Nanti pada deretan angka, akan menyala LED warna hijau memberikan indikasi daya yang tersisa.

KEYCAP

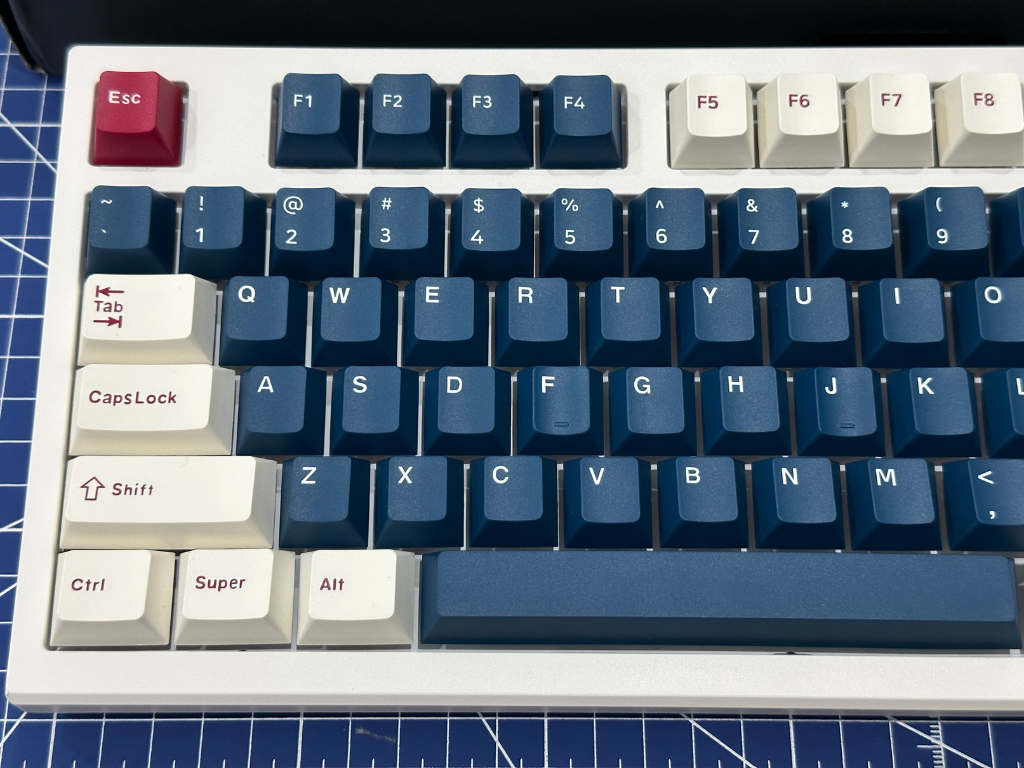

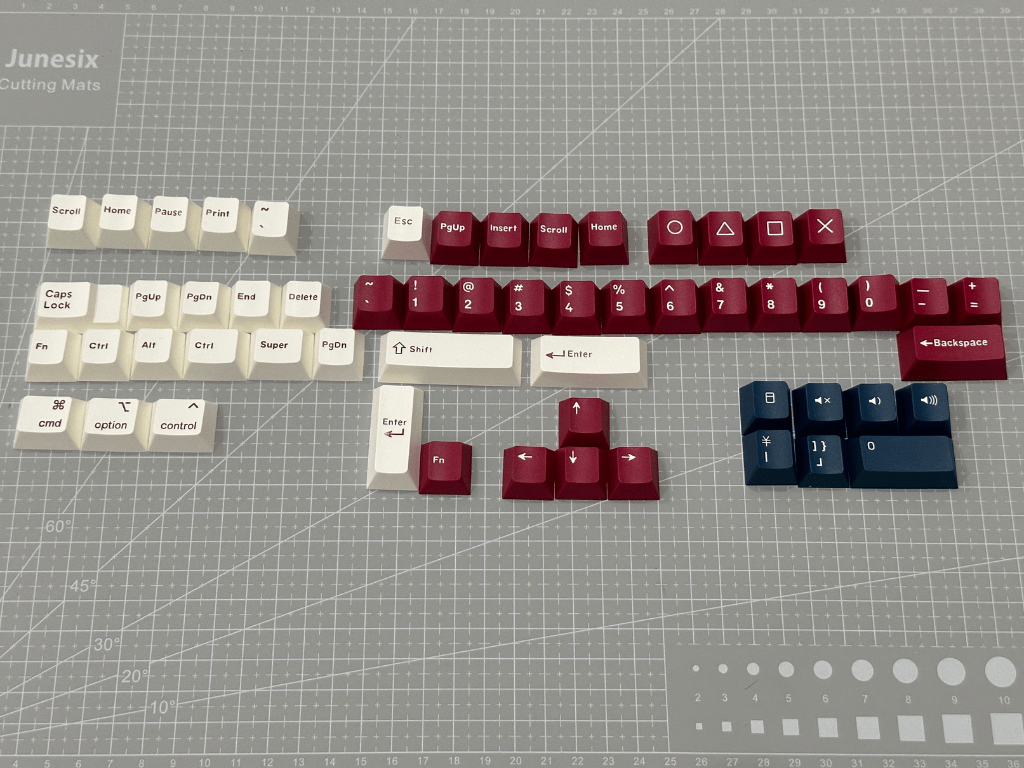

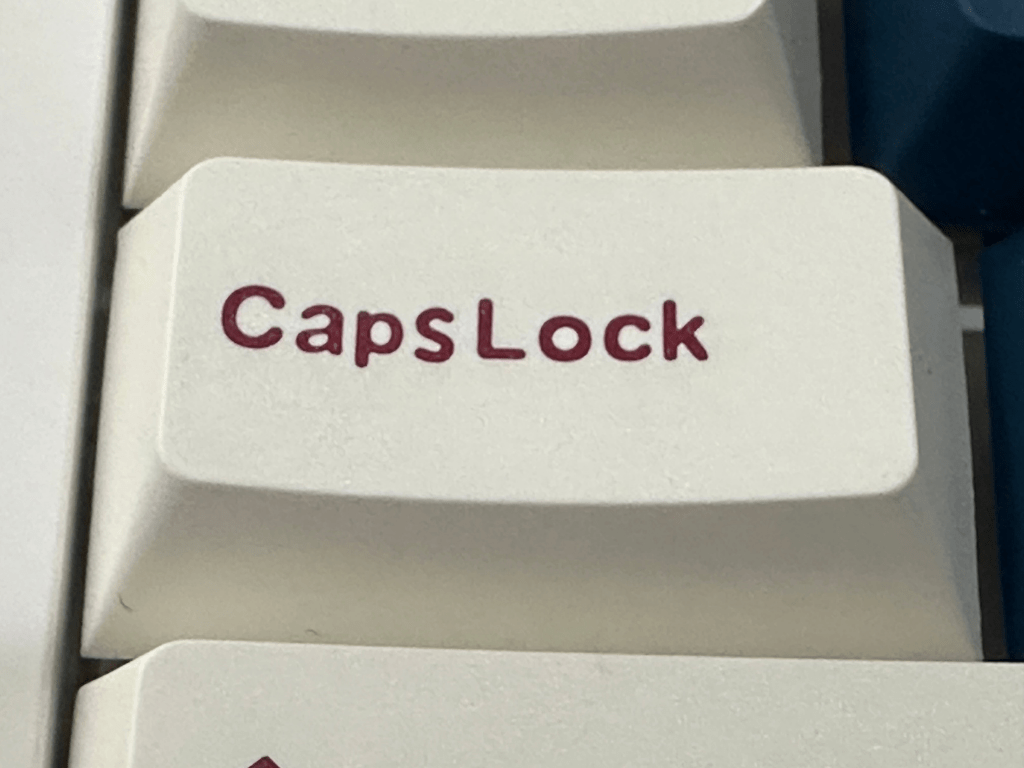

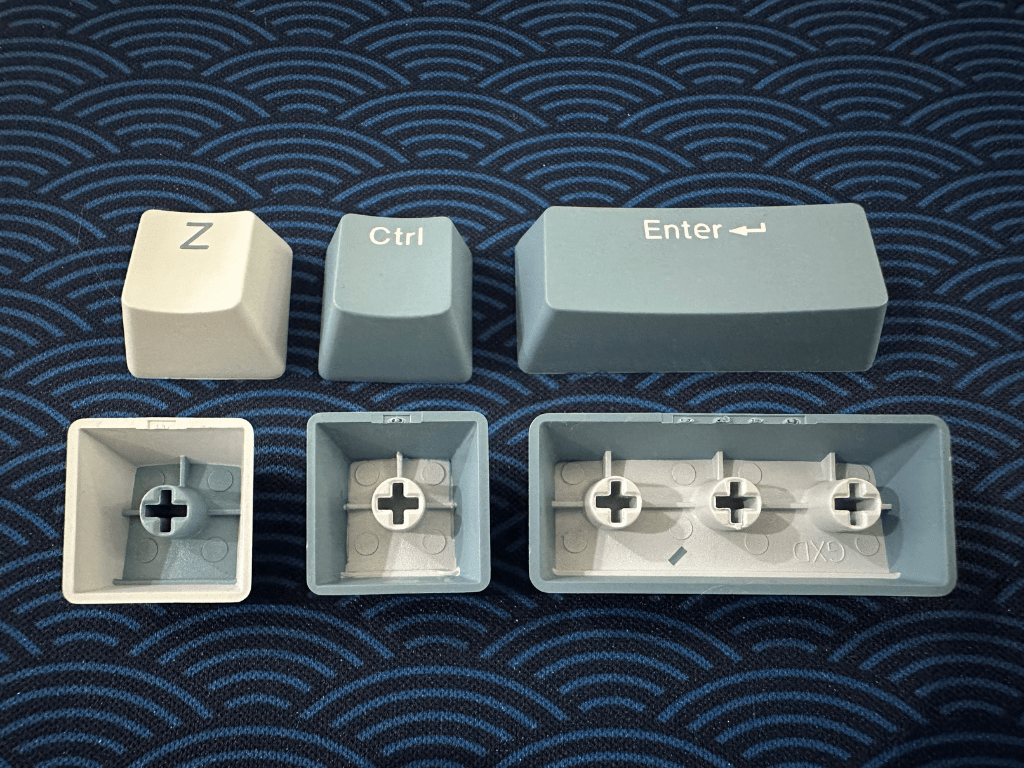

Keycap SADES KATANA adalah two-tone ABS doubleshot (non shine-through) jadi memang tidak tembus RGB pada legend. Lampu RGB hanya kelihatan di sela-sela keycap. Kemungkinan besar menggunakan non-backlit adalah karena PCB-nya South Facing.

Walaupun PCB south facing, tetapi keycap bawaan adalah OEM profile. Bila Anda ingin menggunakan Cherry profile keycap, SADES KATANA sudah aman dari interference. Anda bebas menggunakan semua profile seperti SA, MT3, XDA, DSA, OEM, Cherry, dll.

SWITCH

Pilihan switch SADES KATANA:
1. Outemu Red (linear)

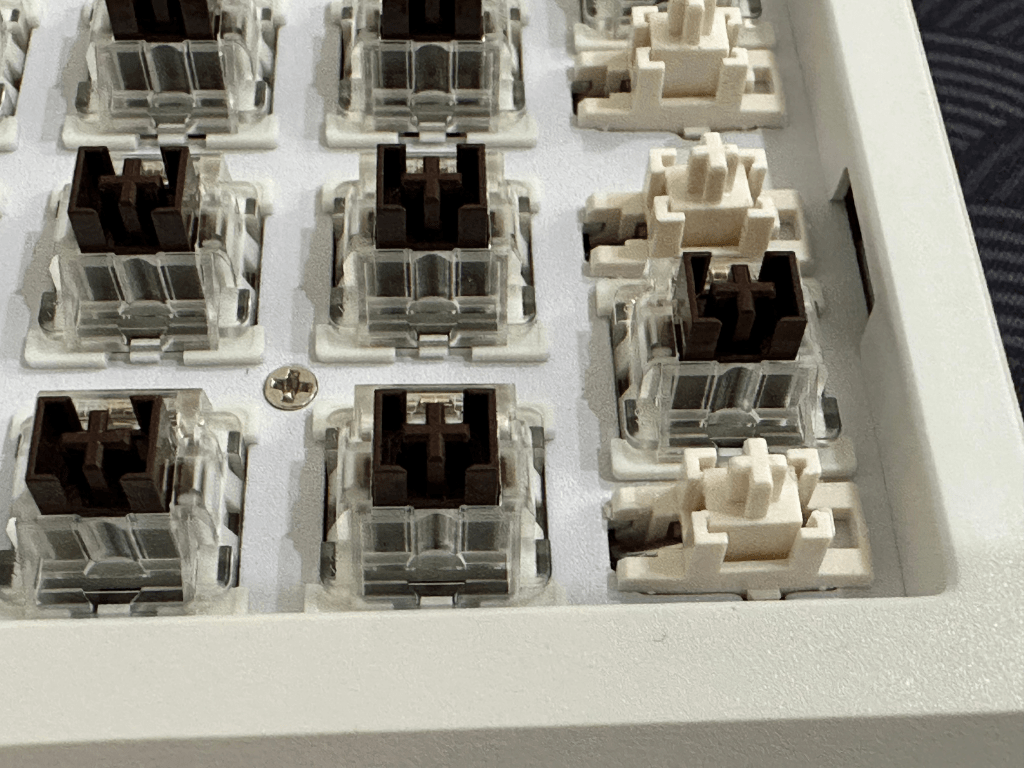

2. Outemu Brown (tactile)
3. Outemu Blue (clicky)

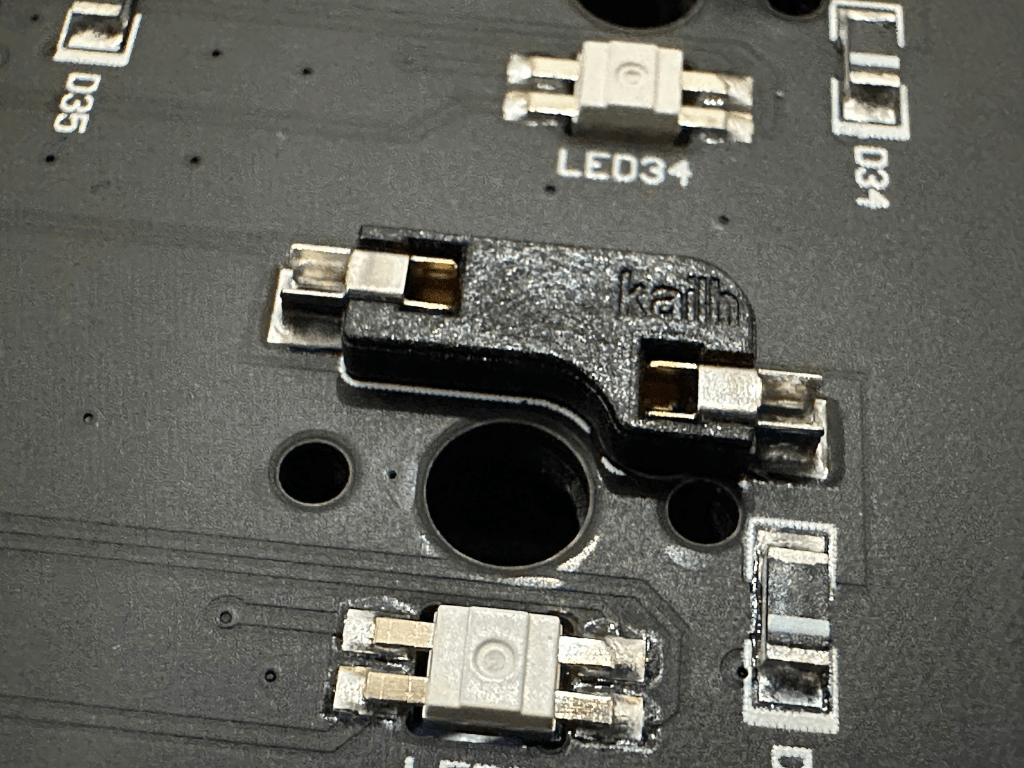

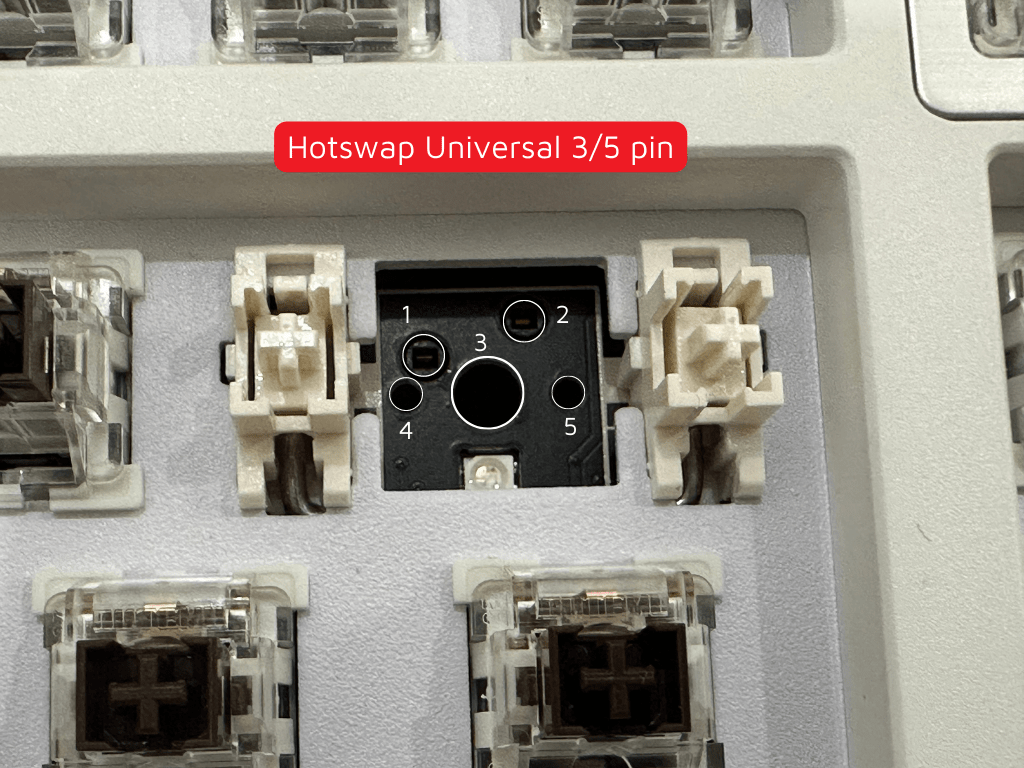

Bila Anda merasa kurang puas dengan switch bawaan, Anda bisa menggantinya dengan mudah karena PCB sudah universal hotswap, bisa dipasang switch plate mount (3 pin) atau switch PCB mount (5 pin).

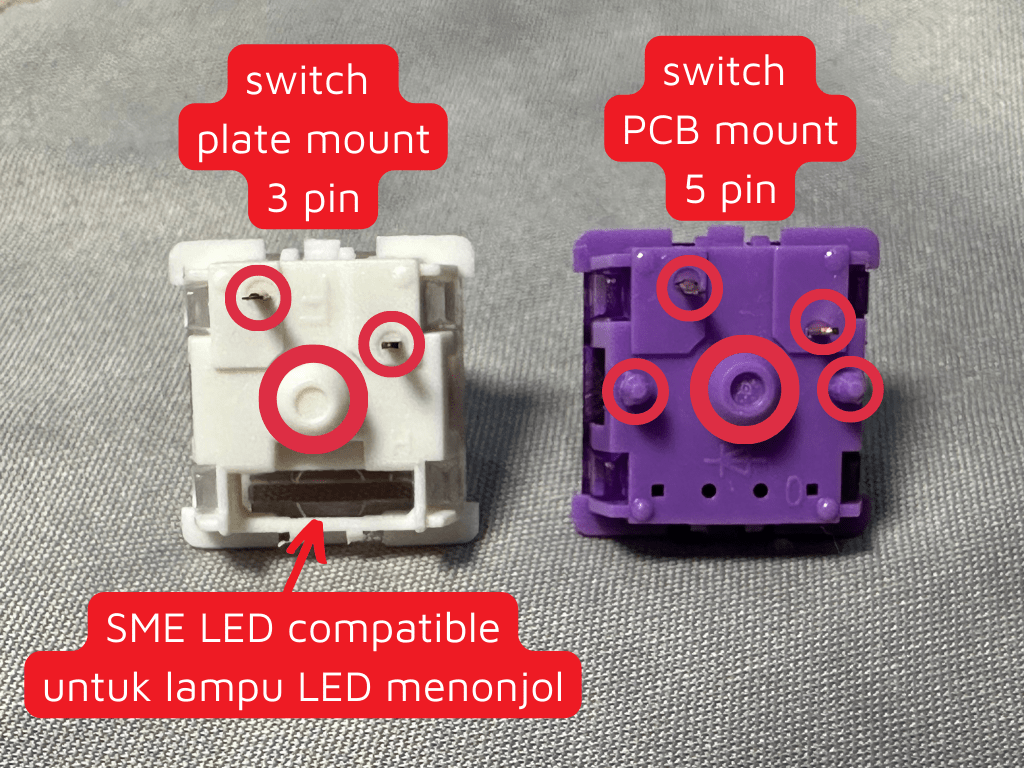

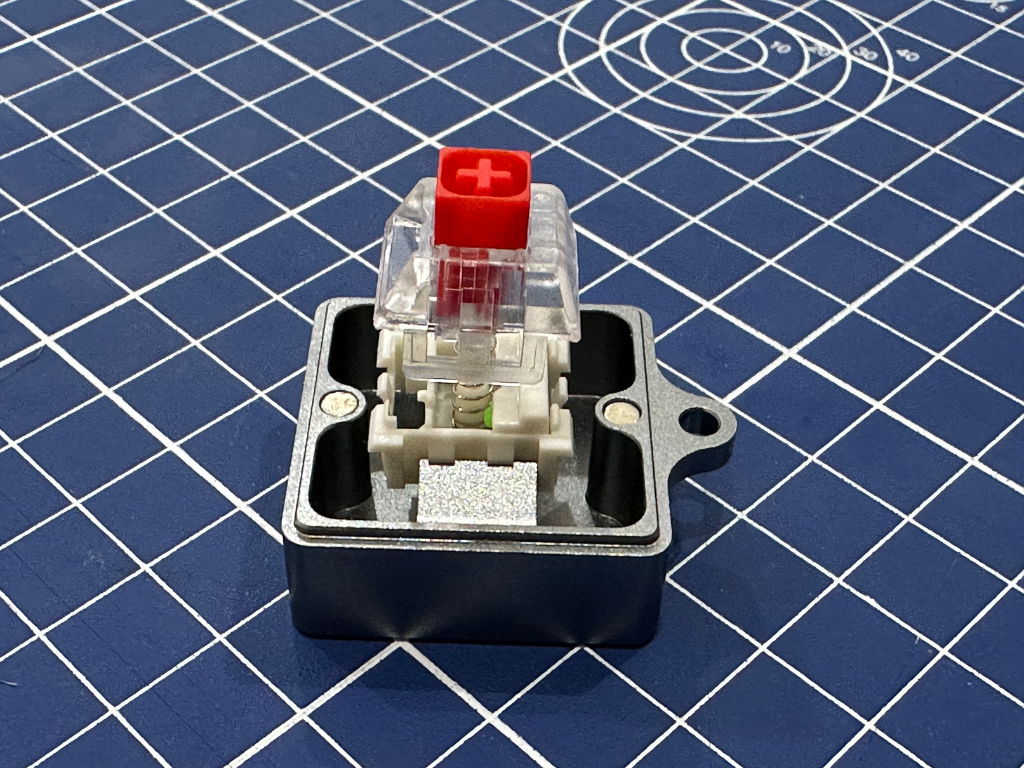

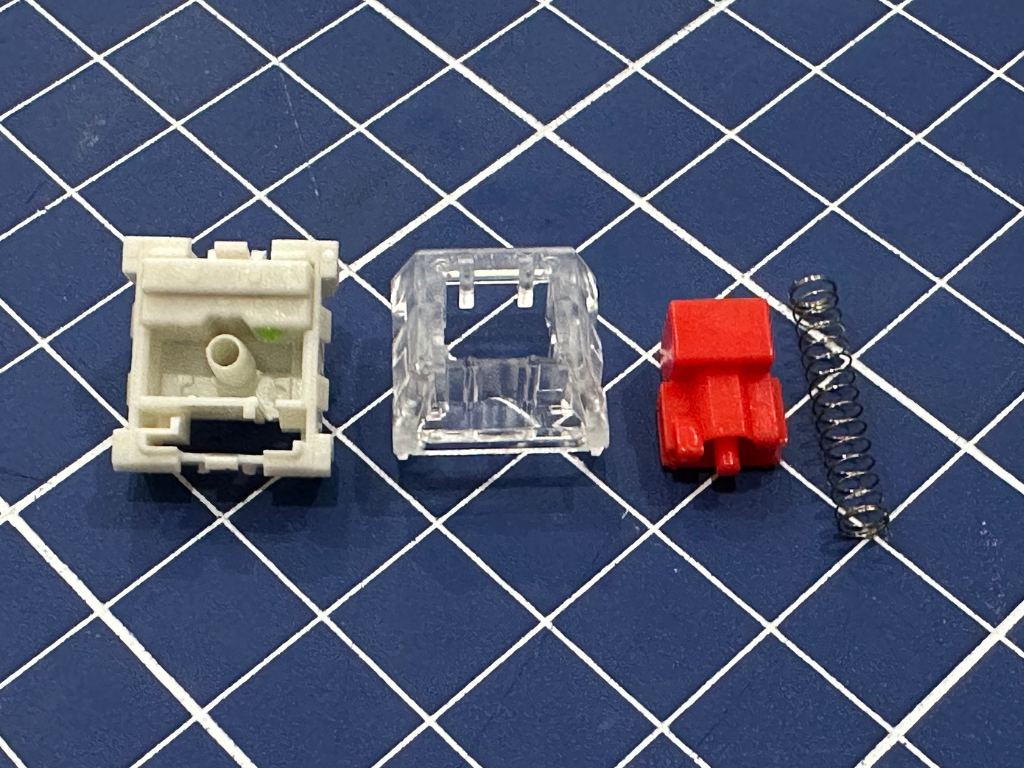

Saya ingin menggunakan gambar ini untuk menjelaskan pemasangan switch ke hotswap socket. Switch plate mount (3 pin) itu 2 kaki metal(1,2) dan 1 kaki plastik besar bulat di tengah (3), sedangkan switch PCB mount (5 pin) terdiri dari 2 kaki metal(1,2), 1 kaki plastik besar(3), 2 kaki plastik kecil (4,5).

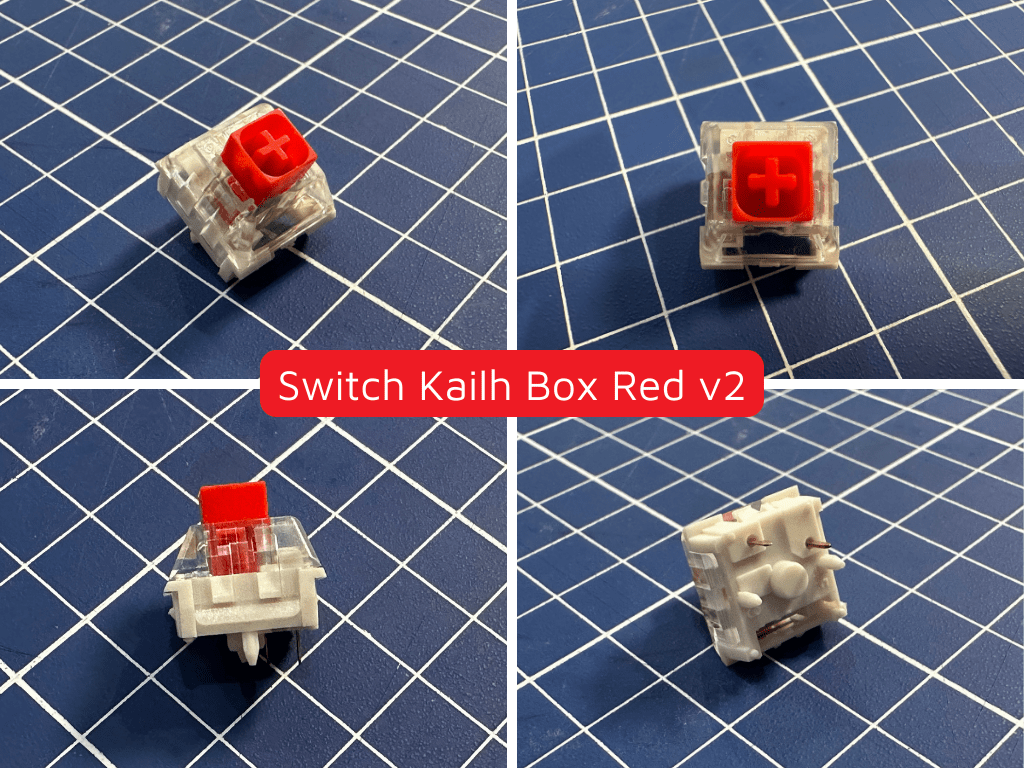

Contoh switch:

STABILISER

Stabiliser SADES KATANA terdiri dari 5 stabiliser ukuran 2u dan 1 stabiliser ukuran 6.25u. Stabiliser bawaan sudah cukup bagus, tidak perlu clipping, mungkin hanya perlu dilumasi ulang. Walaupun pada housing dan stem cukup berminyak, tetapi masih kurang konsisten, sedangkan pada wire sangat tidak merata.

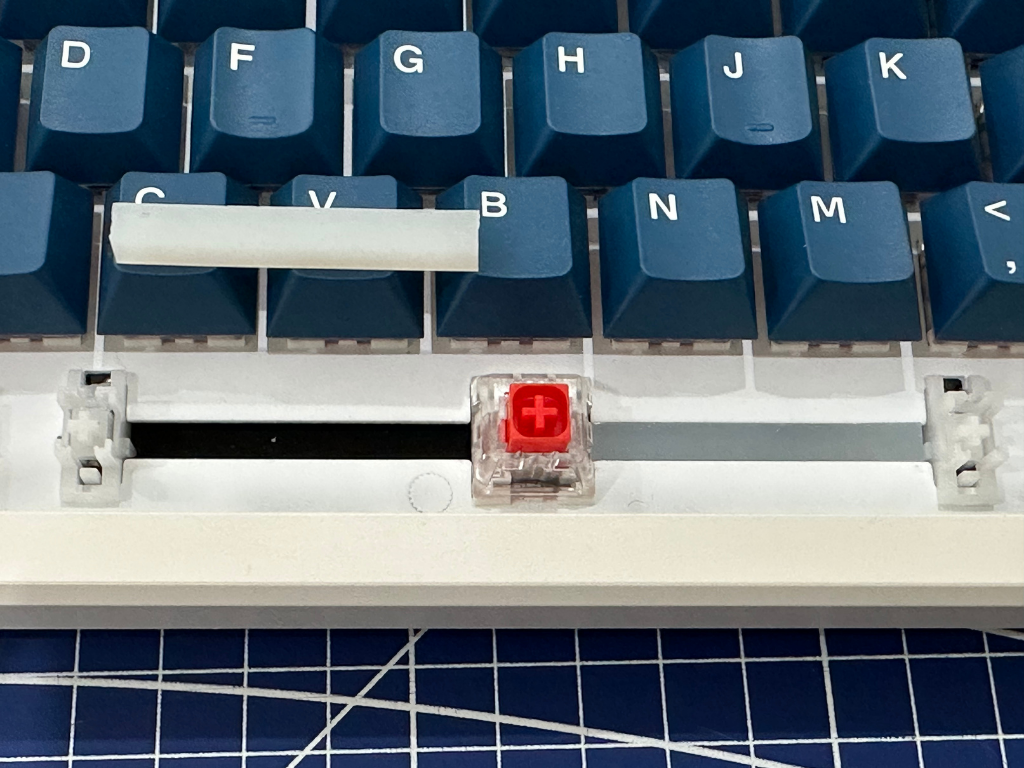

Untuk melepaskan stabiliser pada spacebar, copot switch, kemudian lepaskan silikon yang menutupi lubang pada spacebar, baru stabiliser bisa diangkat.

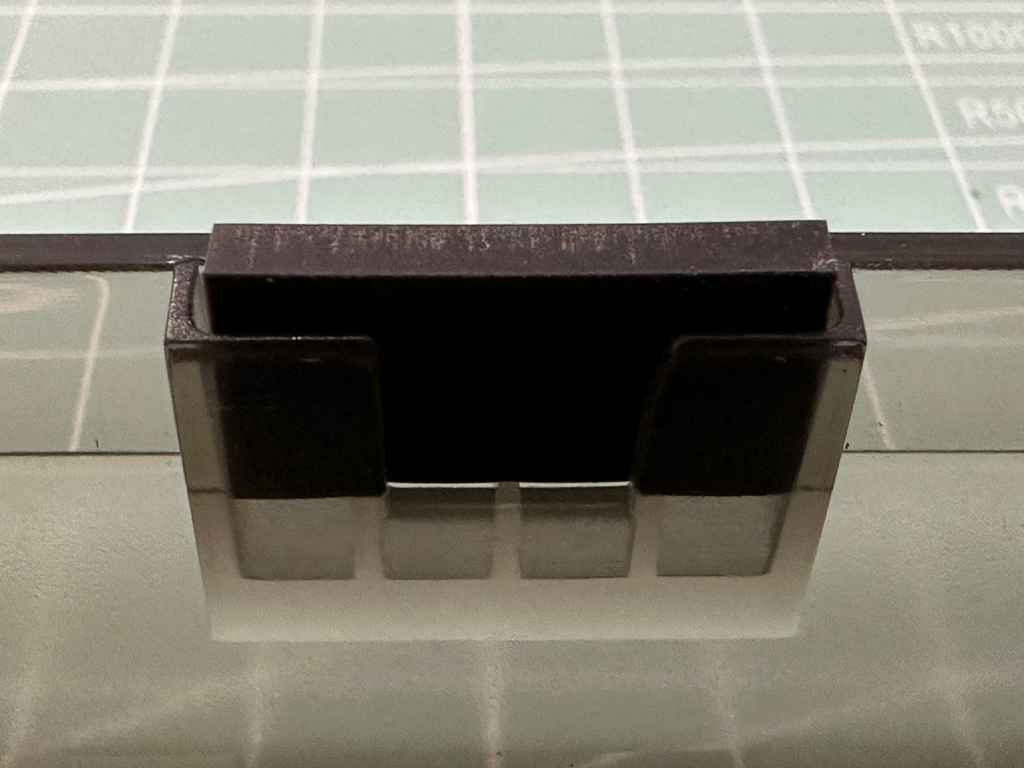

Untuk modifikasi pada stabiliser, saya menggunakan band-aid mod menggunakan micropore karena housing stem masih sedikit bergoyang ketika dipasang pada plate. Saya juga melumasi ulang housing dan stem stabiliser dengan Krytox 205g0. Kali ini saya menggunakan Krytox 205g0 untuk melumasi wire karena ingin mencoba menggunakan suntikan Krytox 205g0 jika di masa depan membutuhkan ekstra pelumas.

Untuk cara lubing stabiliser, Anda bisa melihat tutorial di sini.

SOFTWARE

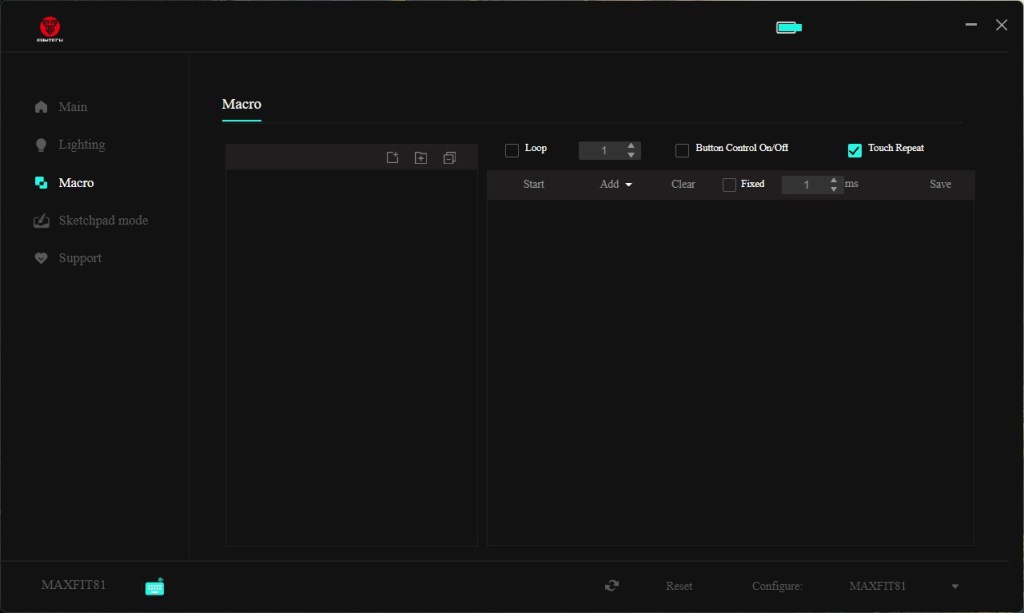

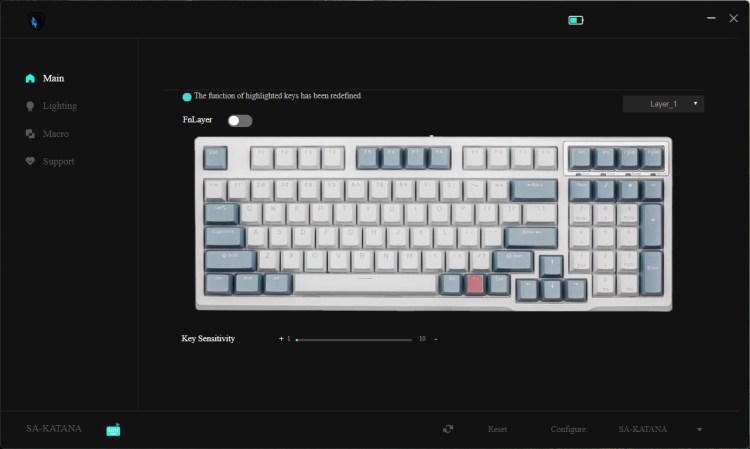

Untuk remap key, set macro dan RGB, Anda bisa mengunduh driver SADES KATANA di sini. Pastikan Anda memilih driver yang benar. Ketika instalasi, mungkin ada beberapa warning, tetapi silakan lanjutkan proses instalasinya.

Anda sekarang tidak harus menggunakan kabel untuk koneksi. Software bisa diakses menggunakan wireless atau Bluetooth.

SADES KATANA sudah ada fitur layer sehingga Anda bisa set dan sesuaikan tombol-tombol sesuai kebutuhan dan keinginan.

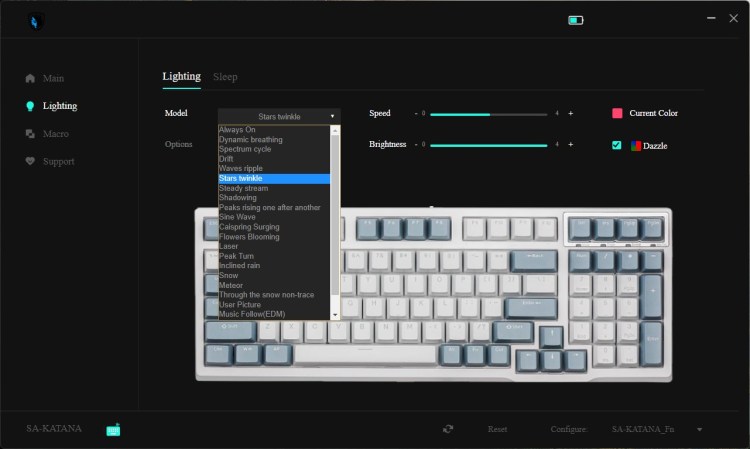

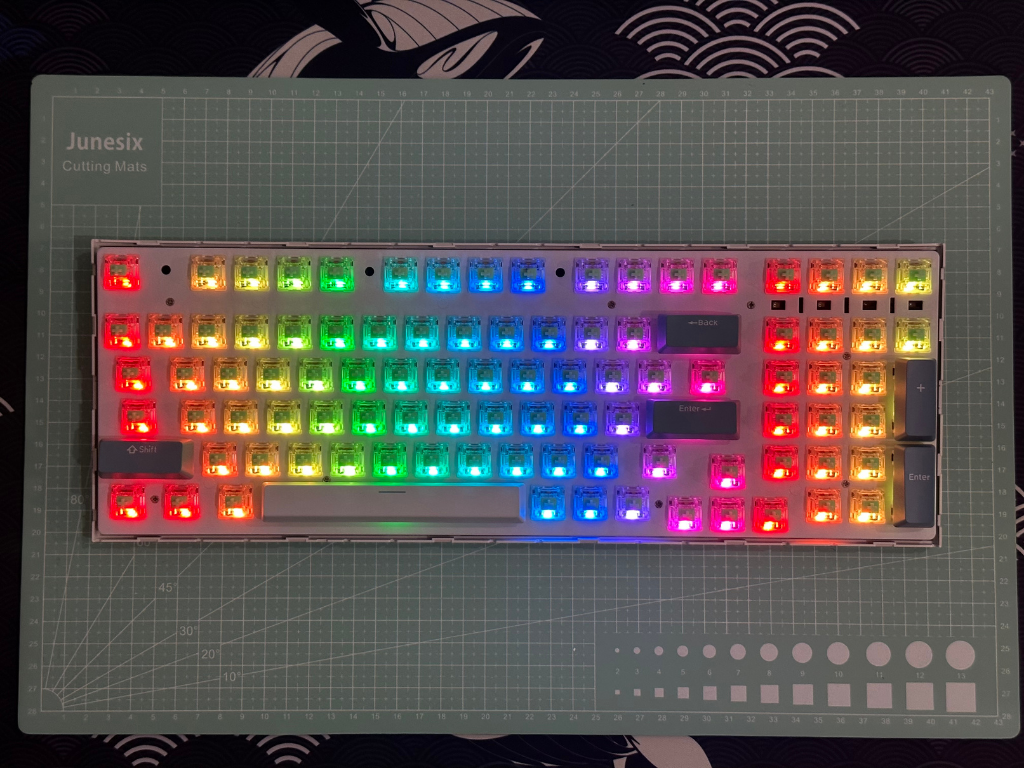

Untuk RGB lighting ada banyak mode dan bisa custom. Selain itu ada setting untuk sleep sehingga Anda bisa atur kapan RGB mati atau kapan keyboard masuk sleep mode bila tidak digunakan.

INTERNAL SADES KATANA

PERHATIAN: MEMBUKA CASE biasanya akan MENGHANGUSKAN GARANSI
Sebelum Anda membuka case, pastikan Anda sudah siap menghanguskan garansi dan menerima konsekuensinya bila ada masalah di kemudian hari.

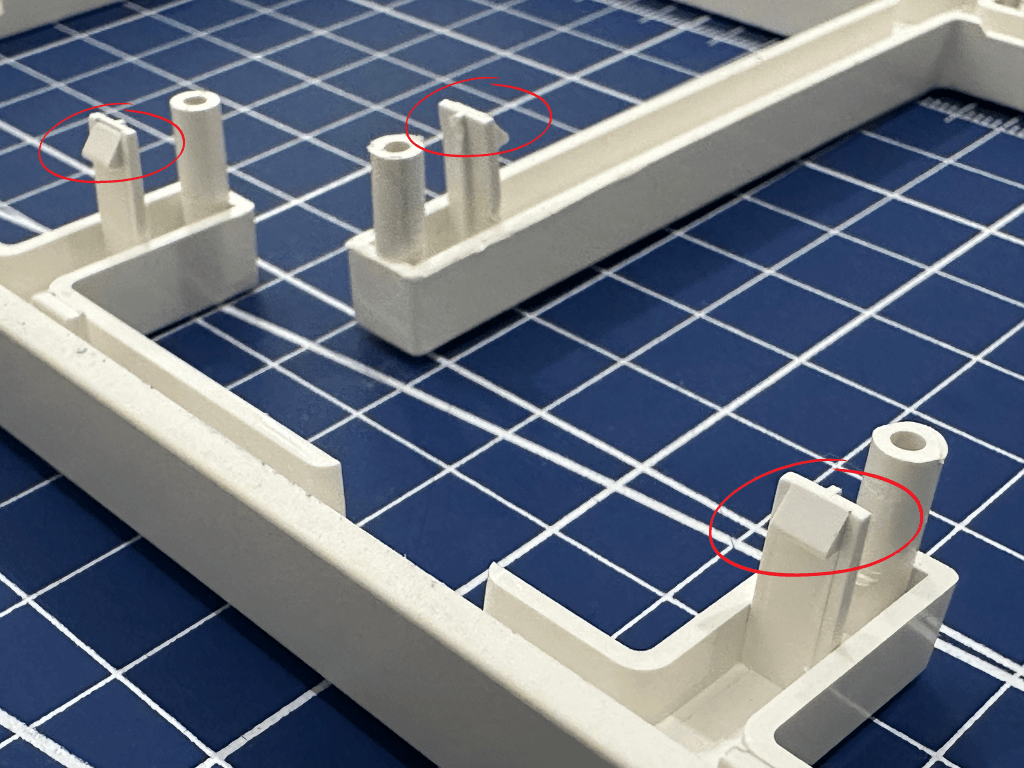

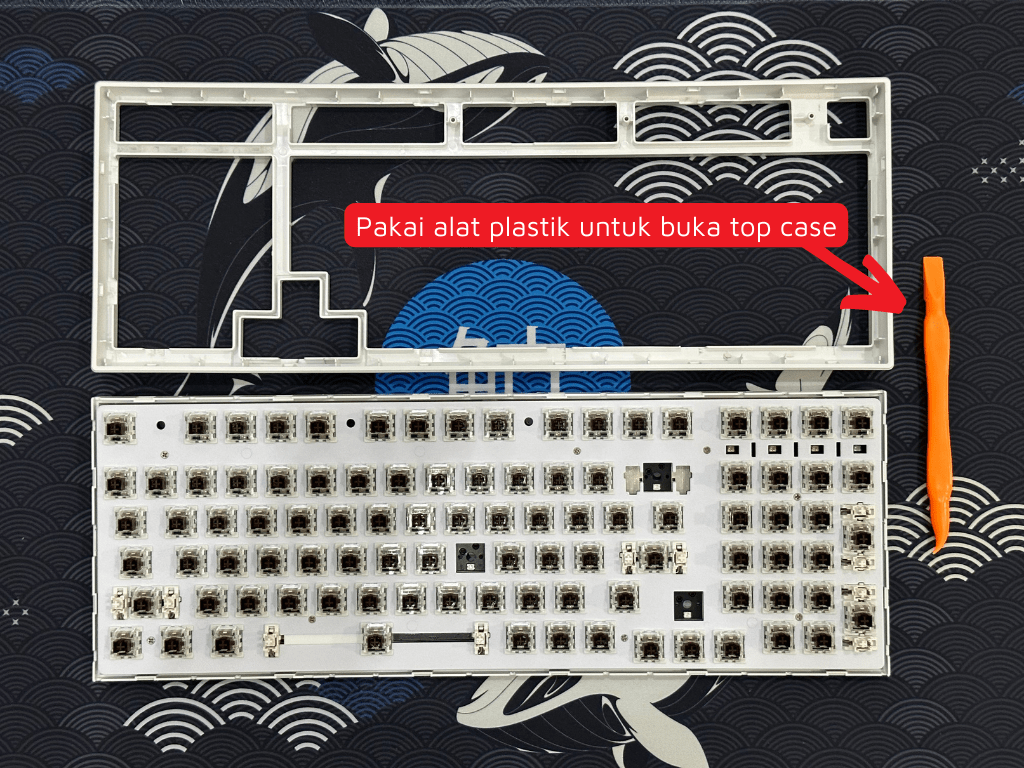

Untuk melepaskan top case, Anda perlu menggunakan pengungkit plastik untuk memudahkan prosesnya. Total ada 16 kaitan dengan posisi yang sudah saya tandai pada gambar di bawah ini.

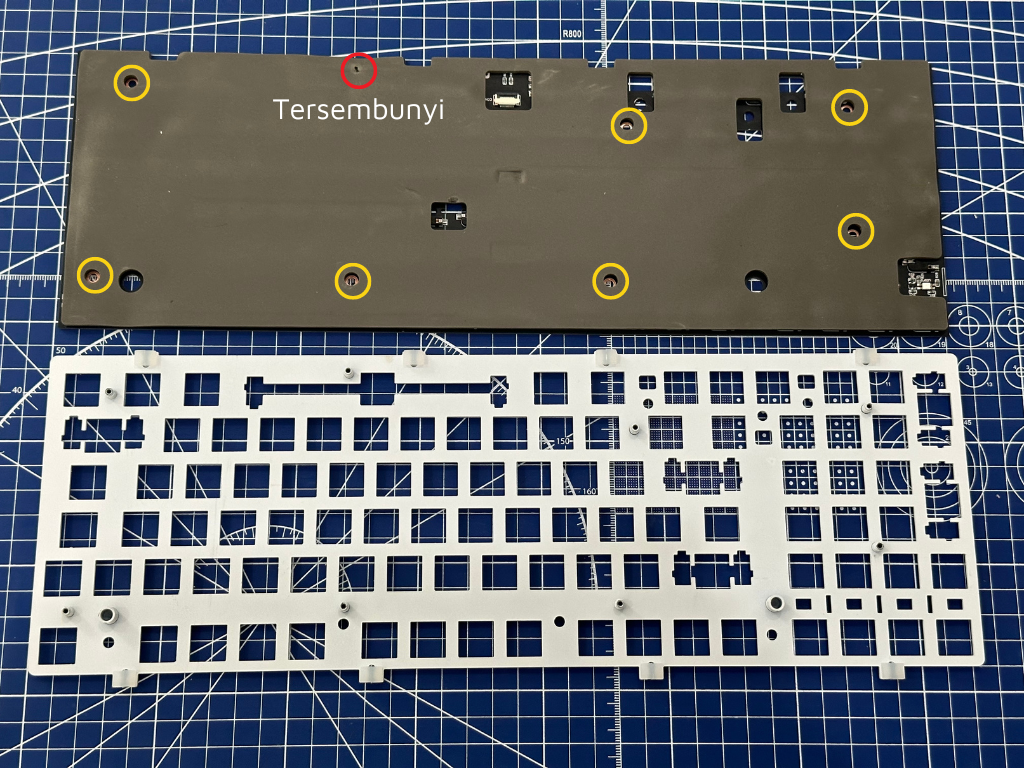

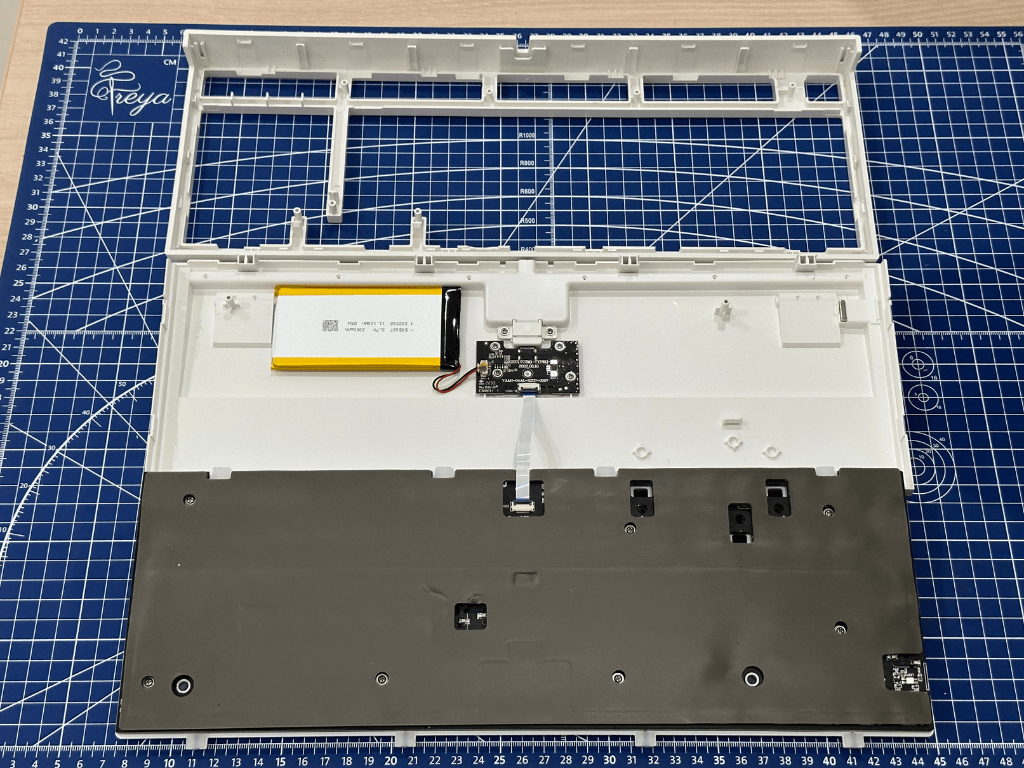

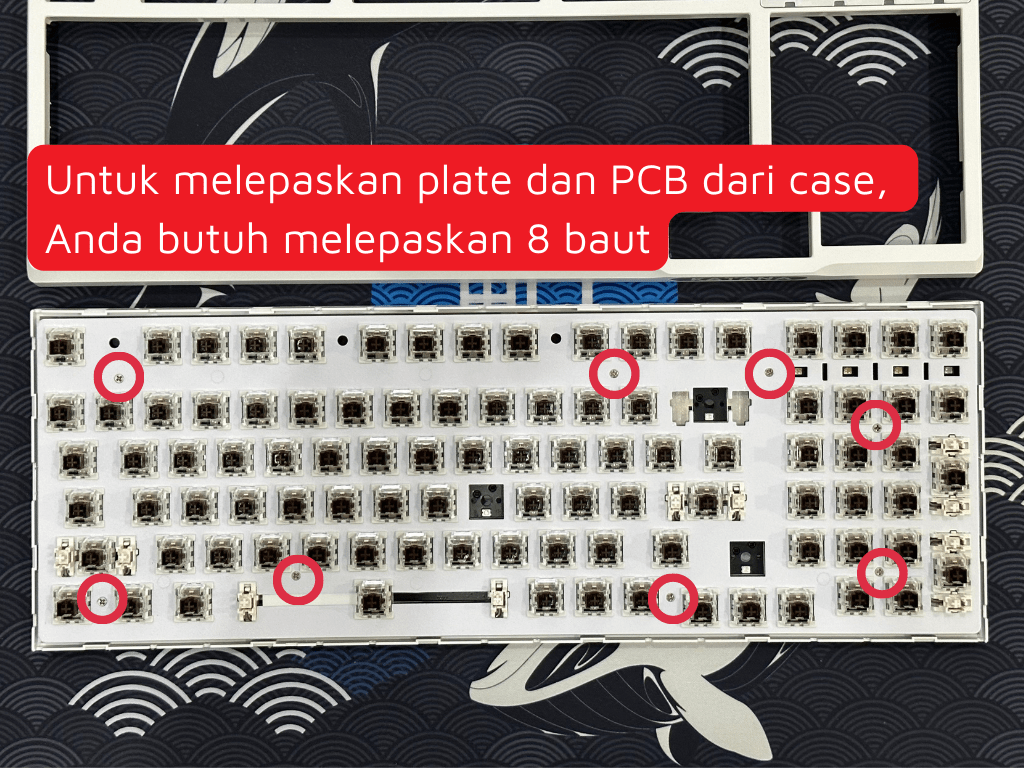

Untuk melepaskan Plate dan PCB dari bottom case, Anda perlu melepaskan 8 baut.

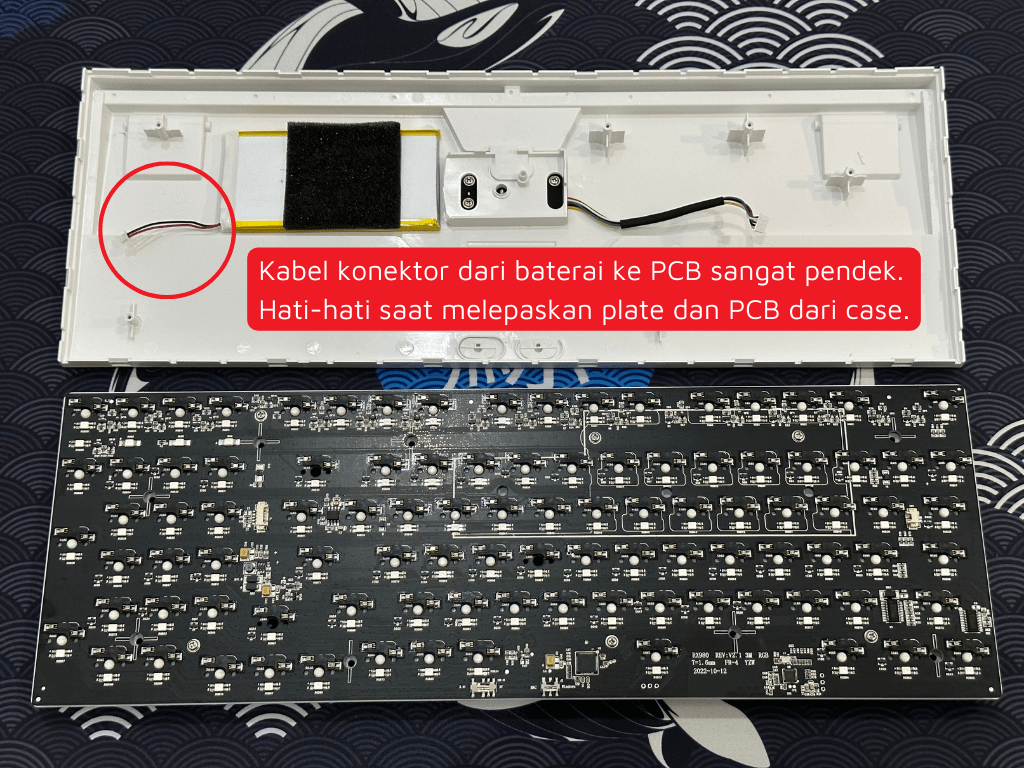

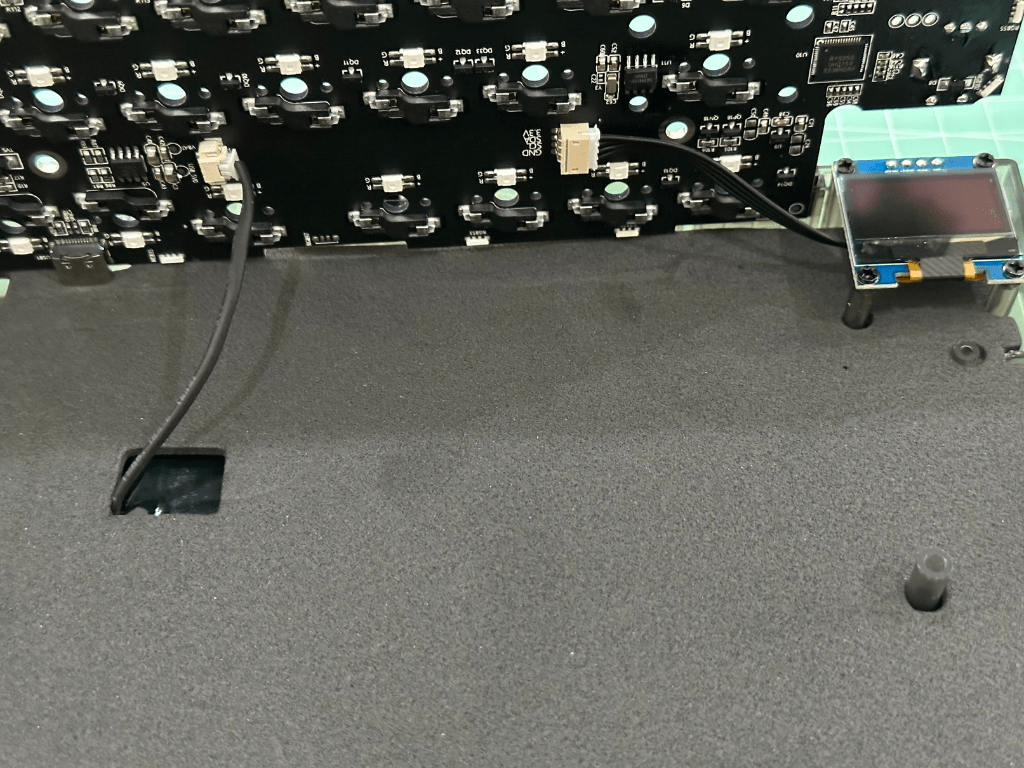

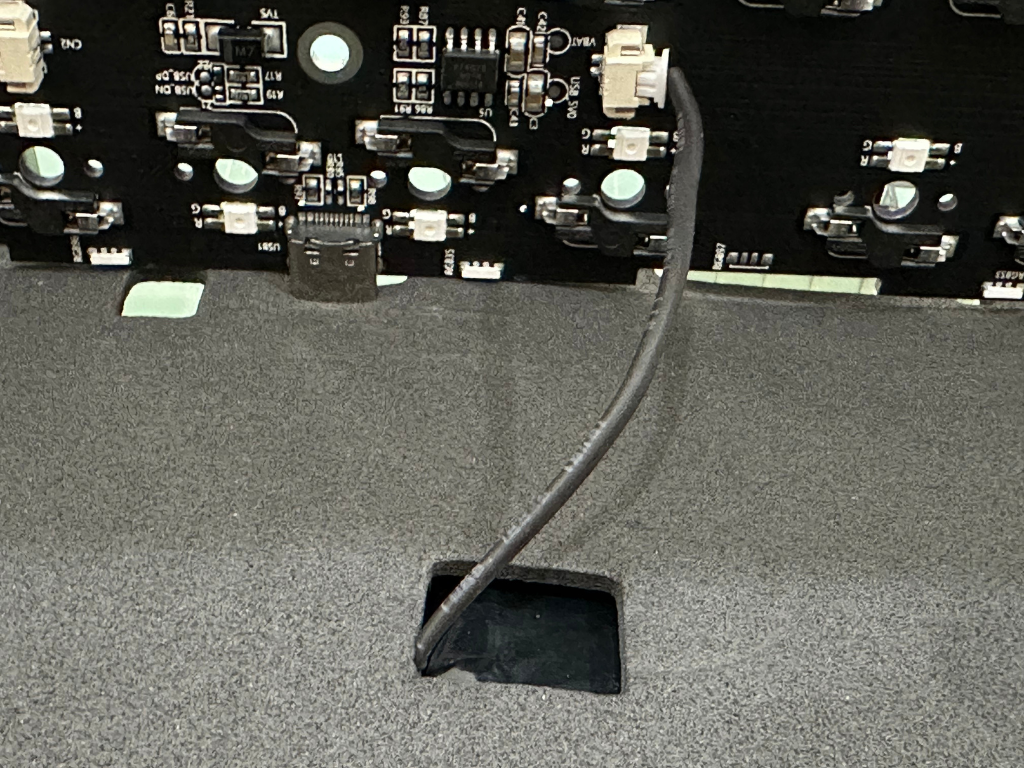

Hati-hati ketika mengangkat plate dan PCB dari bottom case karena kabel baterai sangat pendek sehingga kalau Anda tarik terlalu kuat, ada risiko rusak.

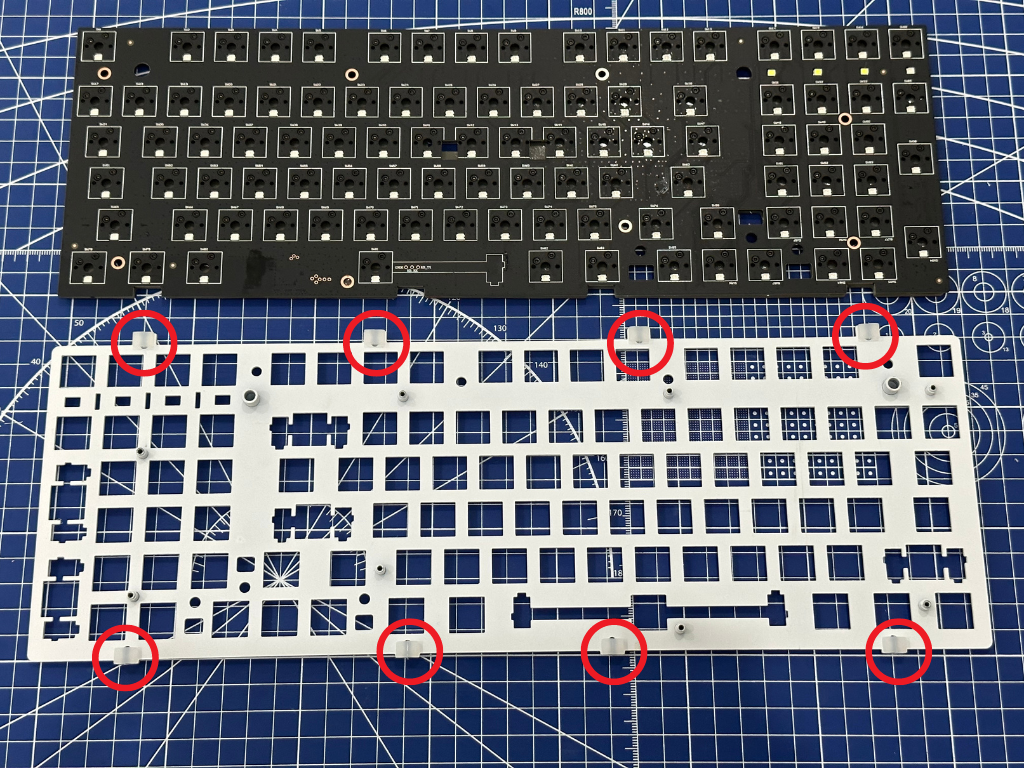

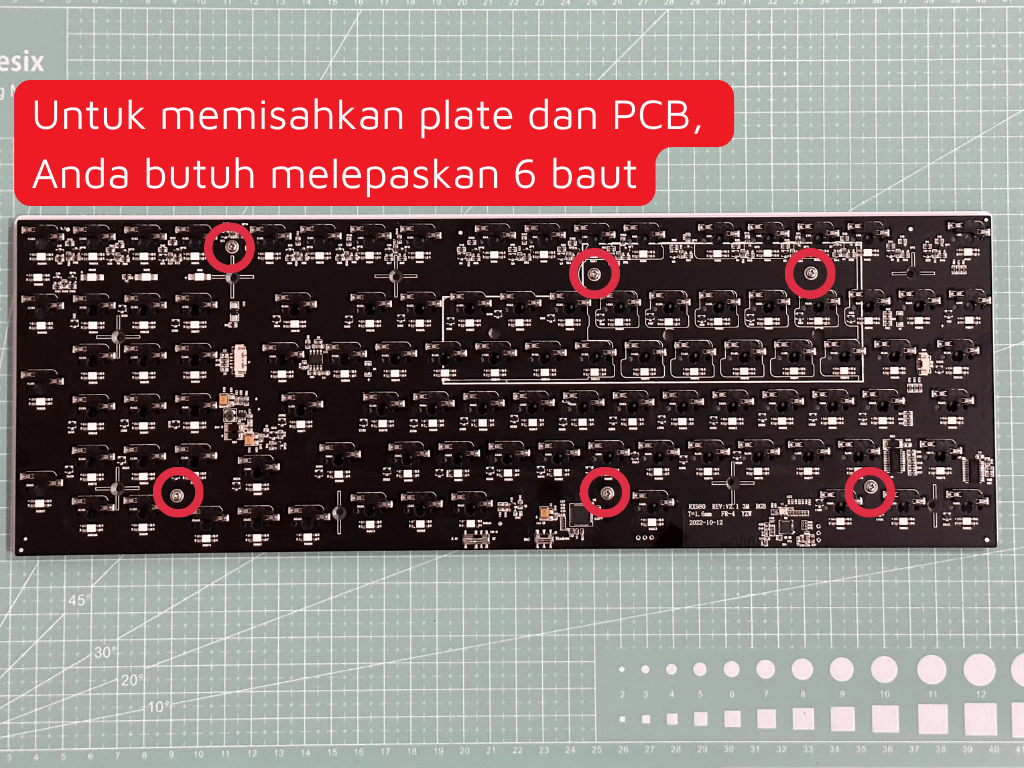

Untuk memisahkan plate dan PCB, copot dulu semua switch, kemudian lepaskan 6 baut dari bawah PCB.

Mounting masih menggunakan tray mount seperti Sades Kunai dan Tenka.

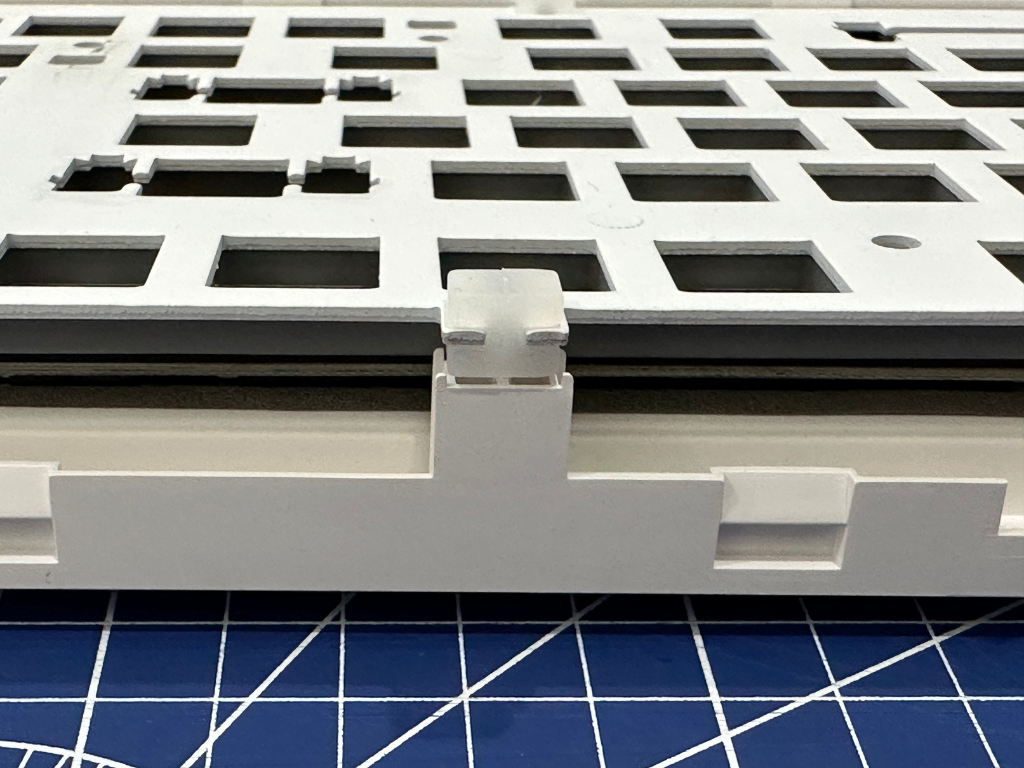

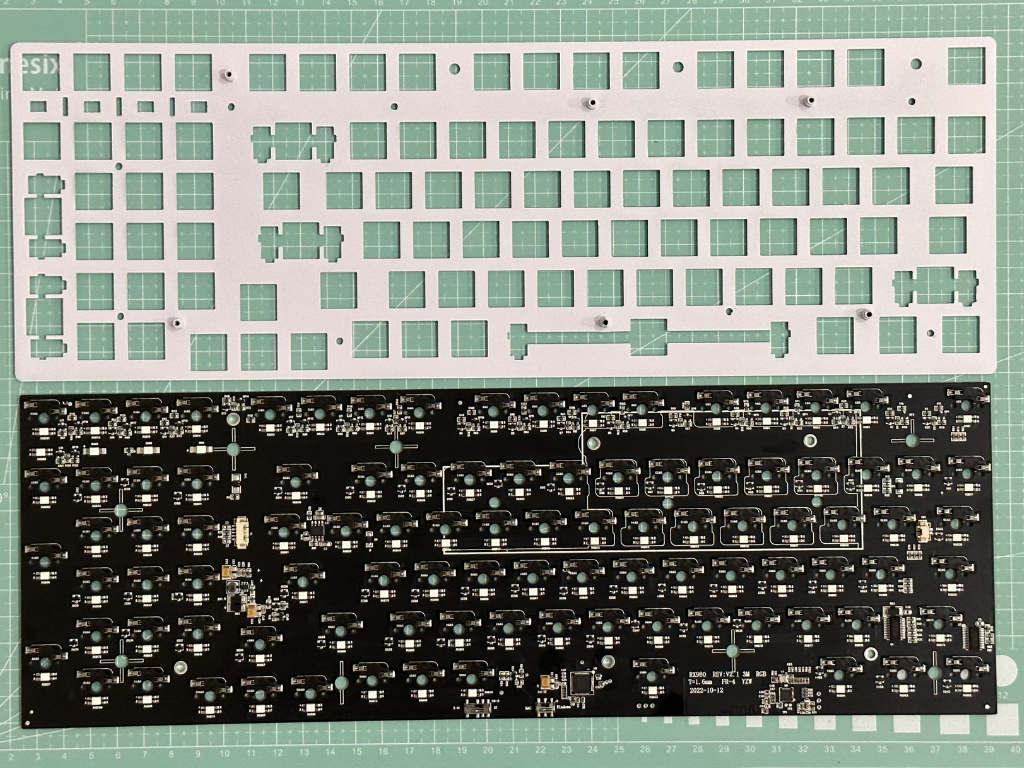

Plate juga masih menggunakan steel dengan stand-off. Di satu sisi, ini memang memudahkan pemula ketika ganti switch karena kaku dan tidak flex. Di lain sisi, banyak entusias mechanical keyboard mencari gasket mount yang mentul-mentul bergoyang naik turun.

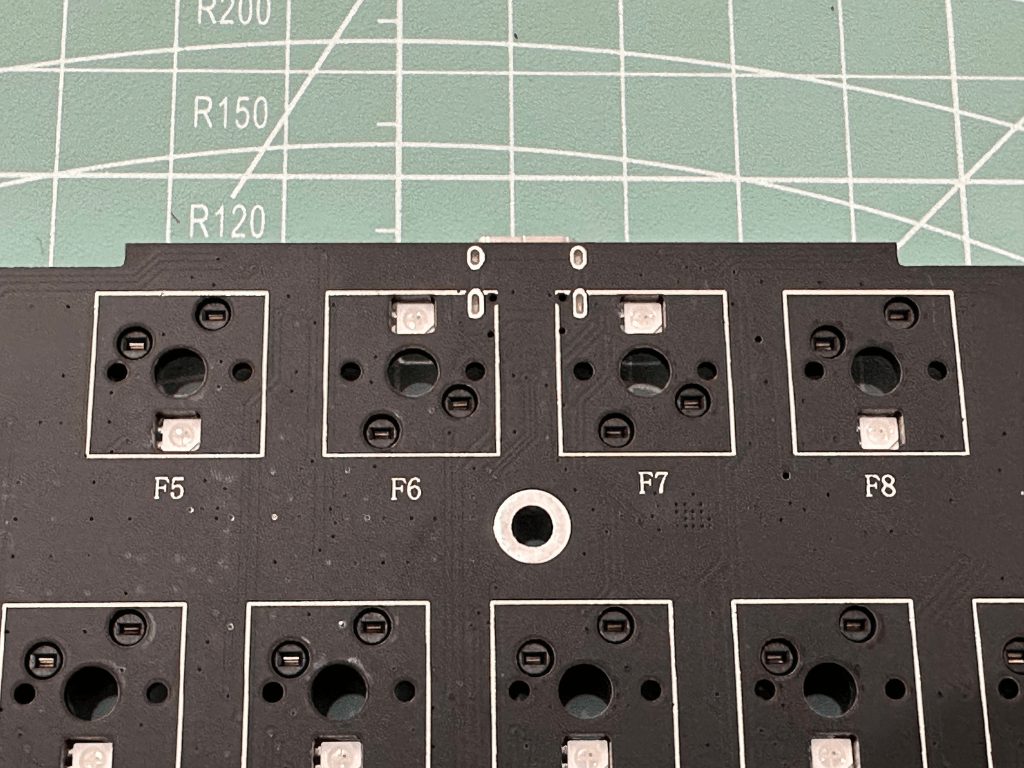

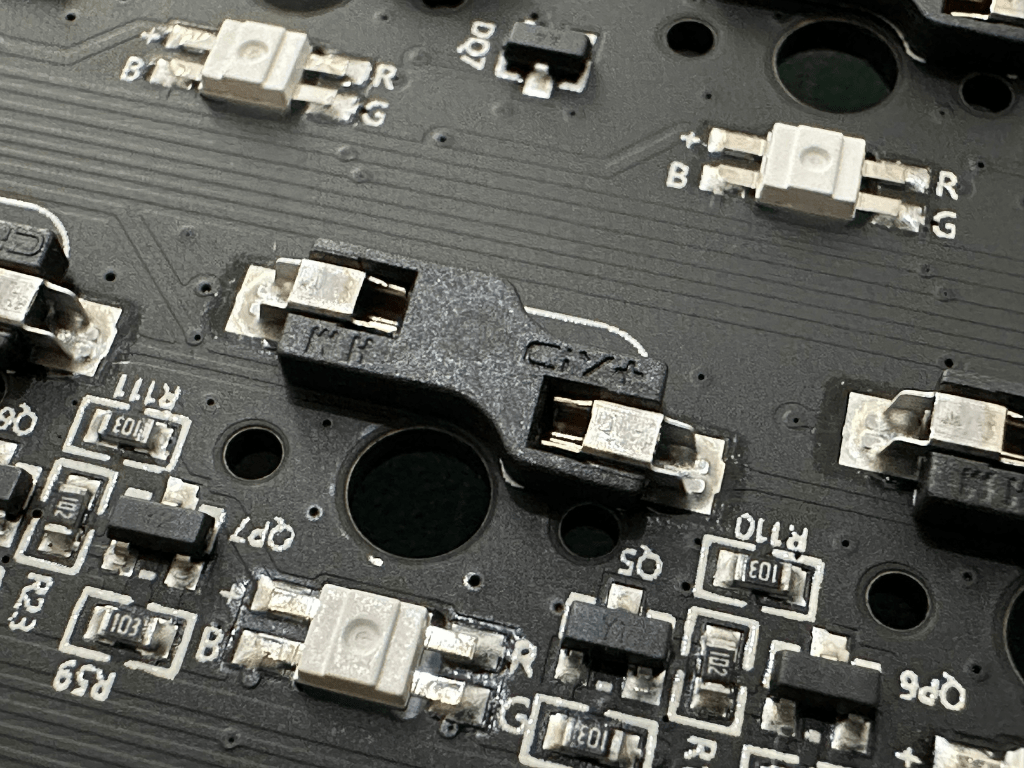

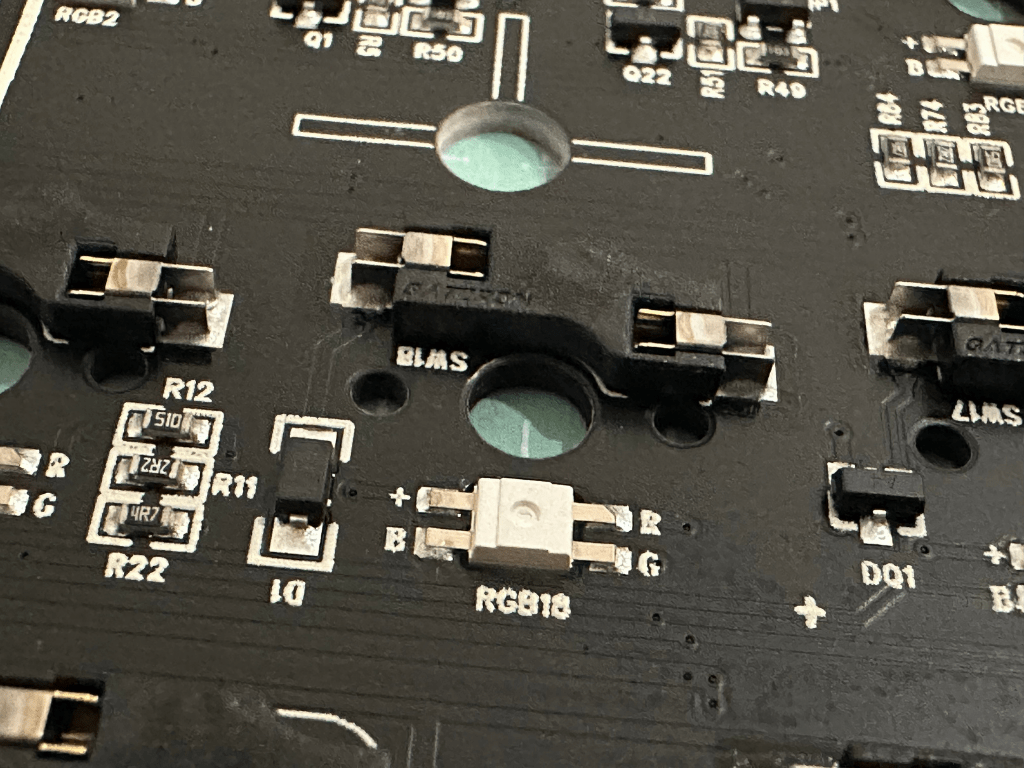

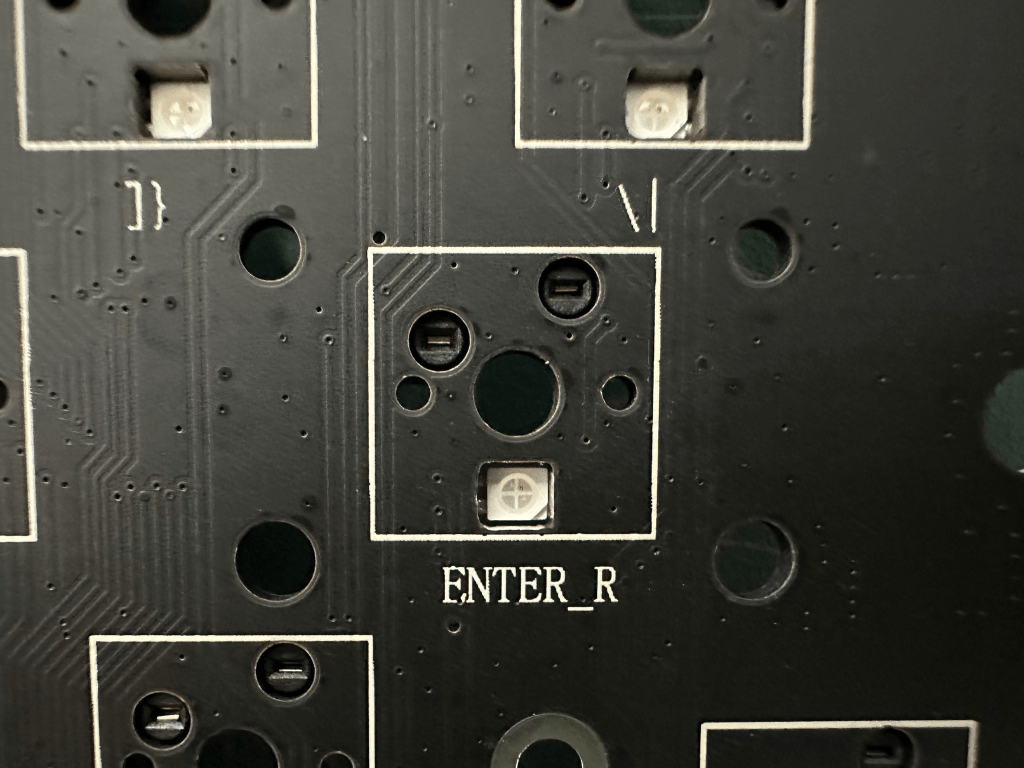

Seperti yang sudah saya jelaskan sebelumnya, PCB SADES KATANA sudah South Facing dan hotswap socket menggunakan Gateron socket.

MODIFIKASI

PERHATIAN: MODIFIKASI akan MENGHANGUSKAN GARANSI

SADES KATANA memang beda dari keyboard lain karena sama sekali tidak ada foam. Tidak ada case foam, maupun plate foam. Berhubung saya suka suara yang lebih bulat dan padat, saya menambahkan case foam dan plate foam.

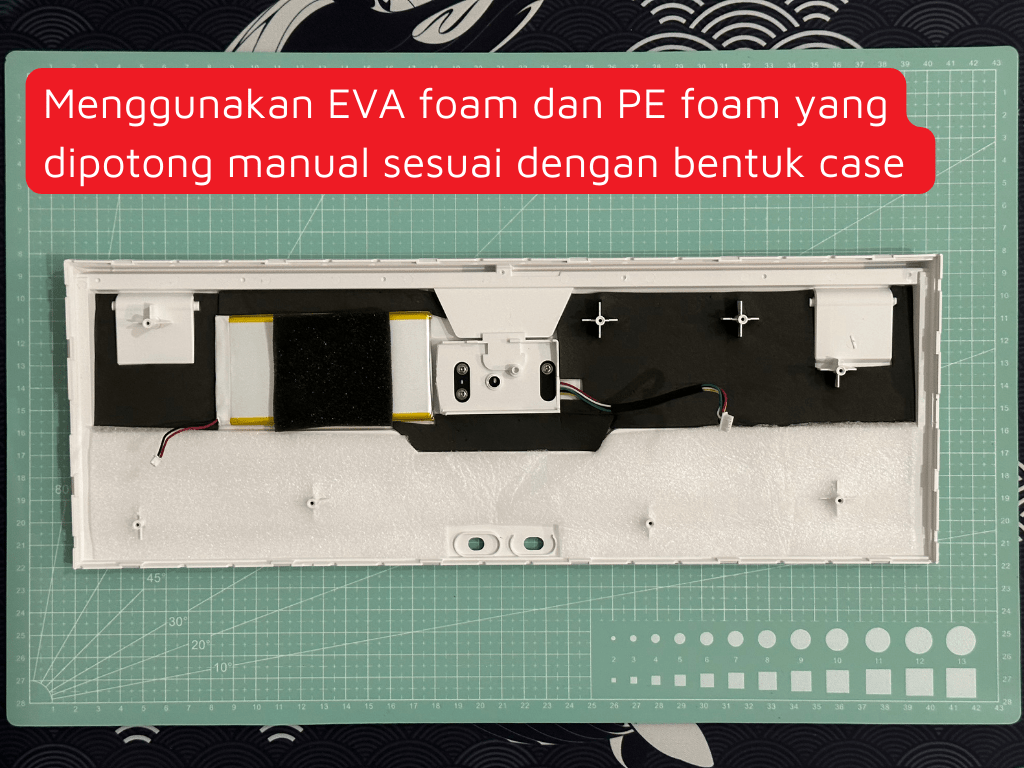

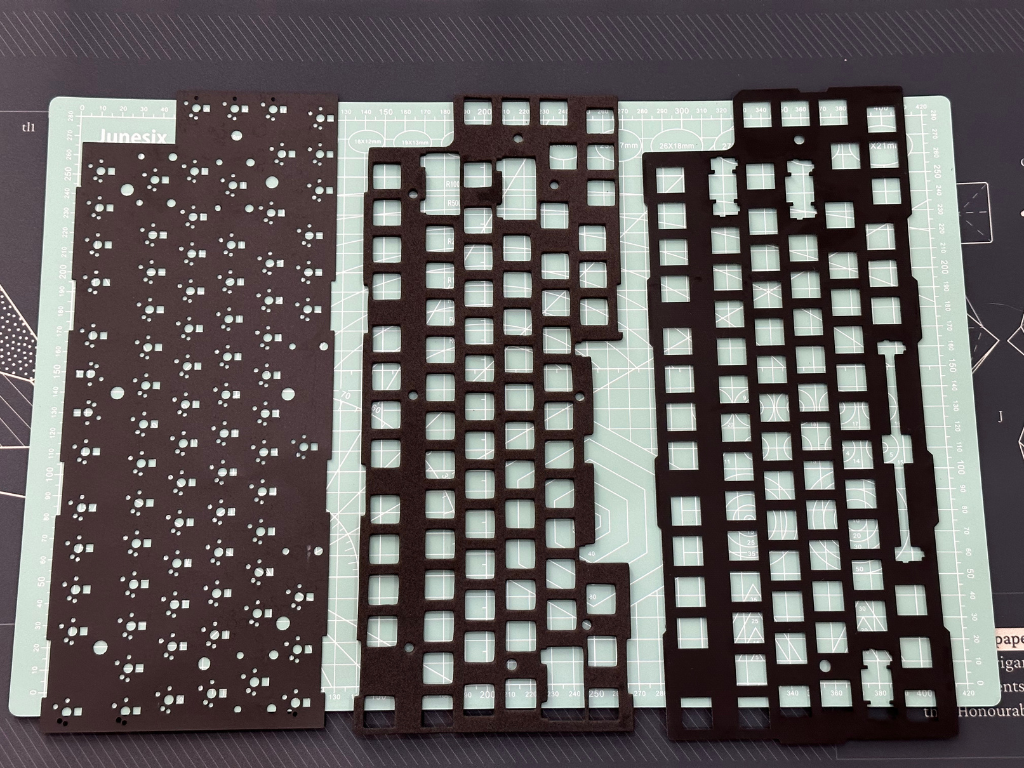

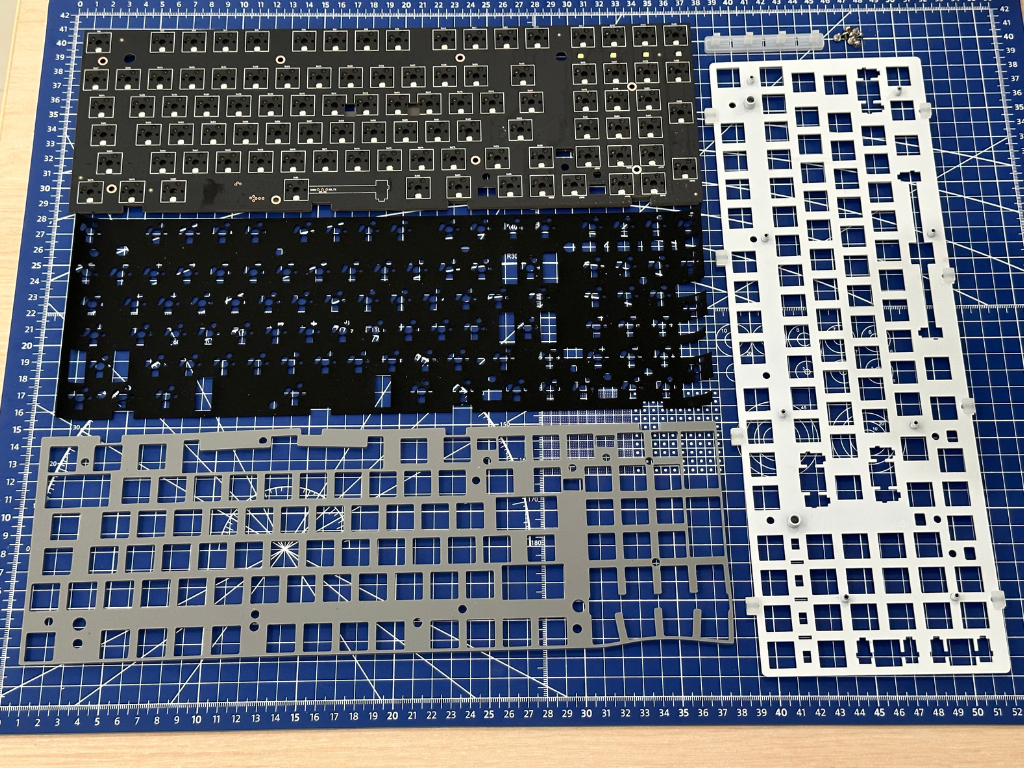

Untuk case foam, saya kombinasikan PE foam (pastikan anti statik) dan EVA foam karena rongga di case berbeda ketebalannya. Sekadar informasi, di atas baterai sudah ada foam spons bawaan.

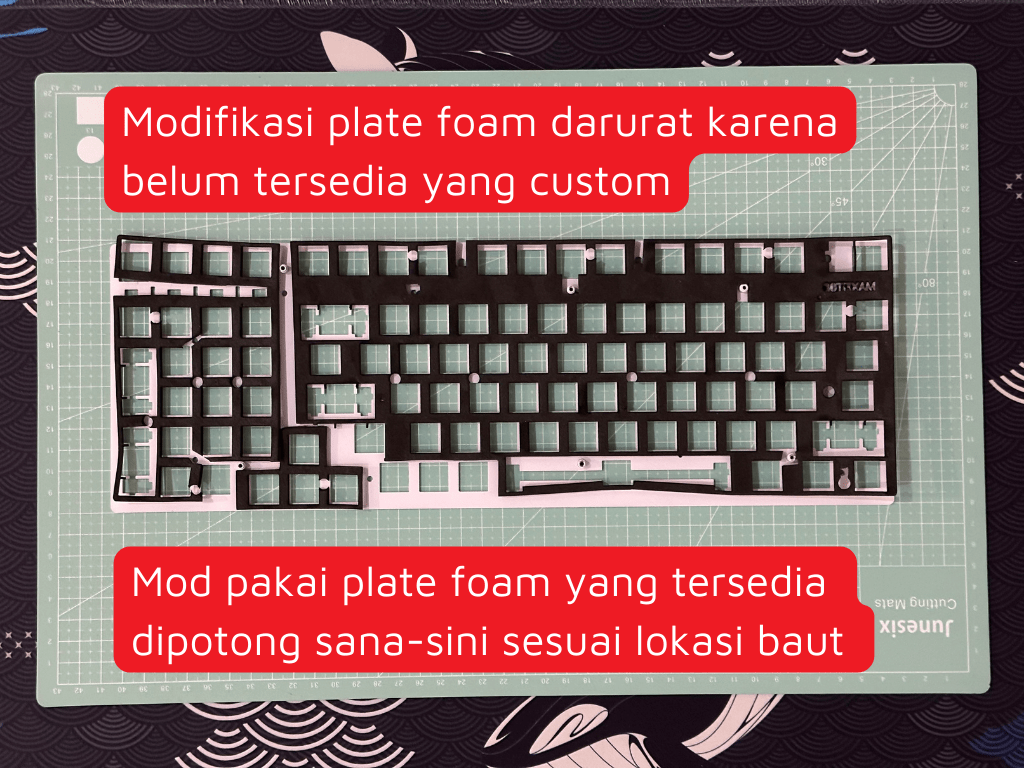

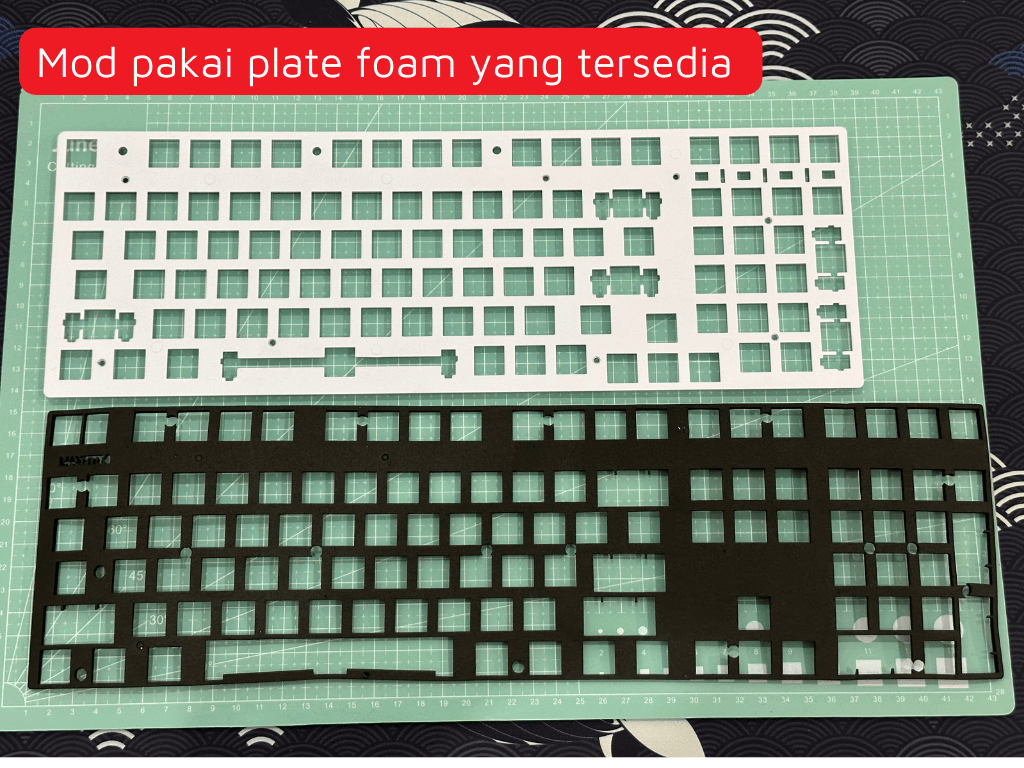

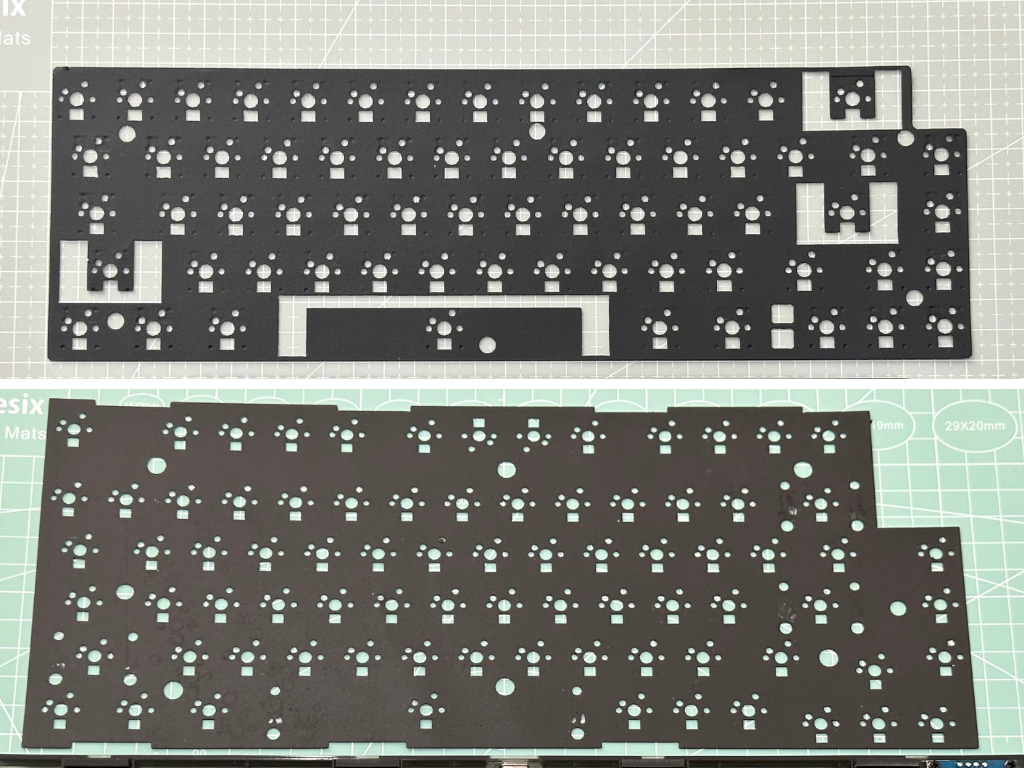

Berhubung Sades Katana baru rilis, belum ada yang membuat custom plate foam sehingga akhirnya saya kanibalisme stok plate foam dari full size keyboard. Kebetulan ada yang agak cocok.

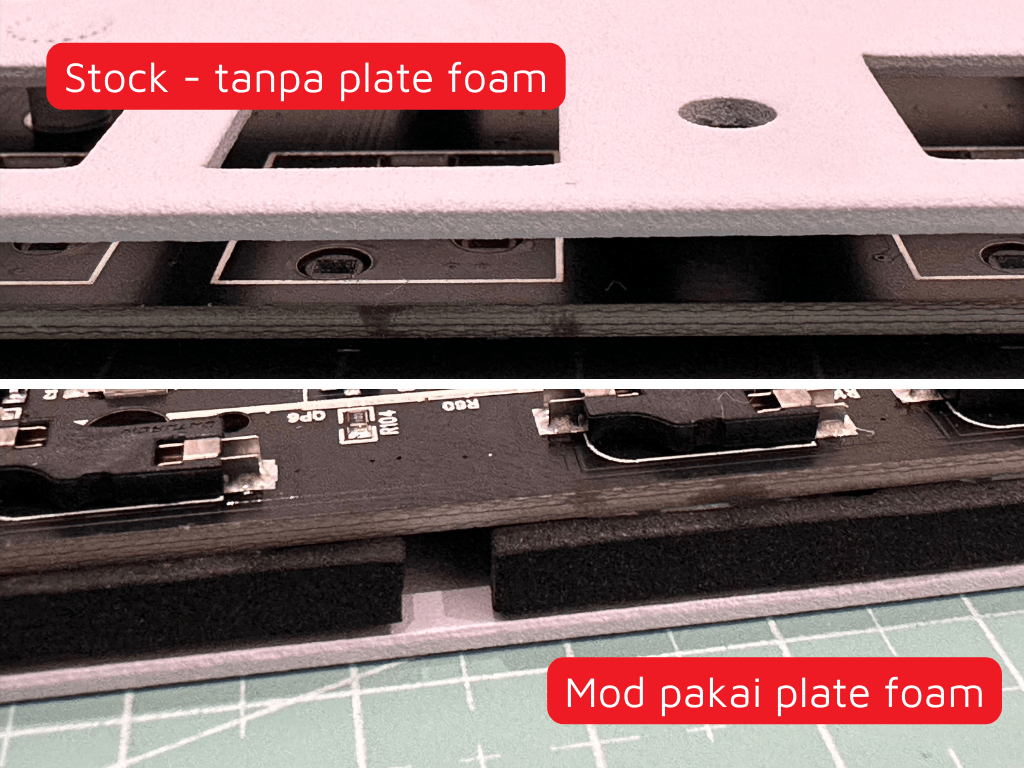

Setelah memasang plate foam, saya gabungkan lagi plate dan PCB dan memastikan bahwa posisi plate foam sudah pas dengan setiap lubang switch.

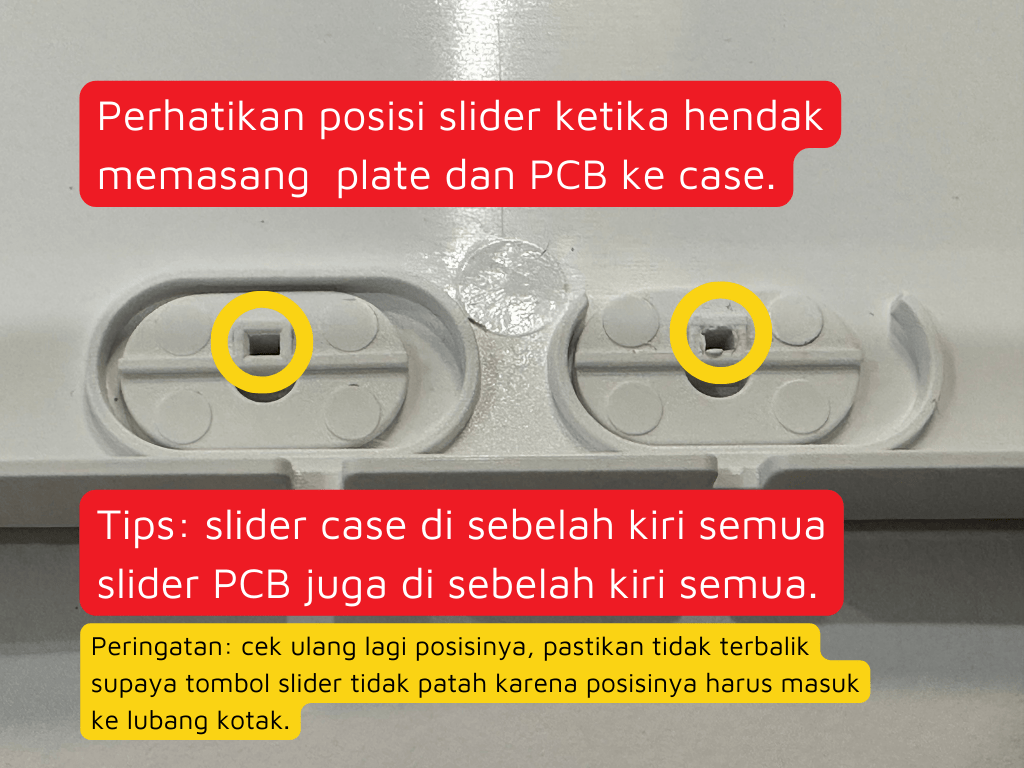

Ketika Anda mengembalikan plate dan PCB ke bottom case, PERHATIKAN posisi dua tombol slider karena harus pas supaya tidak patah.

Setelah memastikan semua sudah pas, baru pasang semua bautnya dan tes tombol slider. Jika terasa keras ketika menggeser, jangan dipaksa karena ada kemungkin belum pas.

Langkah selanjutnya adalah melumasi stabiliser, memasang band aid mod, kemudian tes stabiliser dengan cara memasang switch dan keycap.

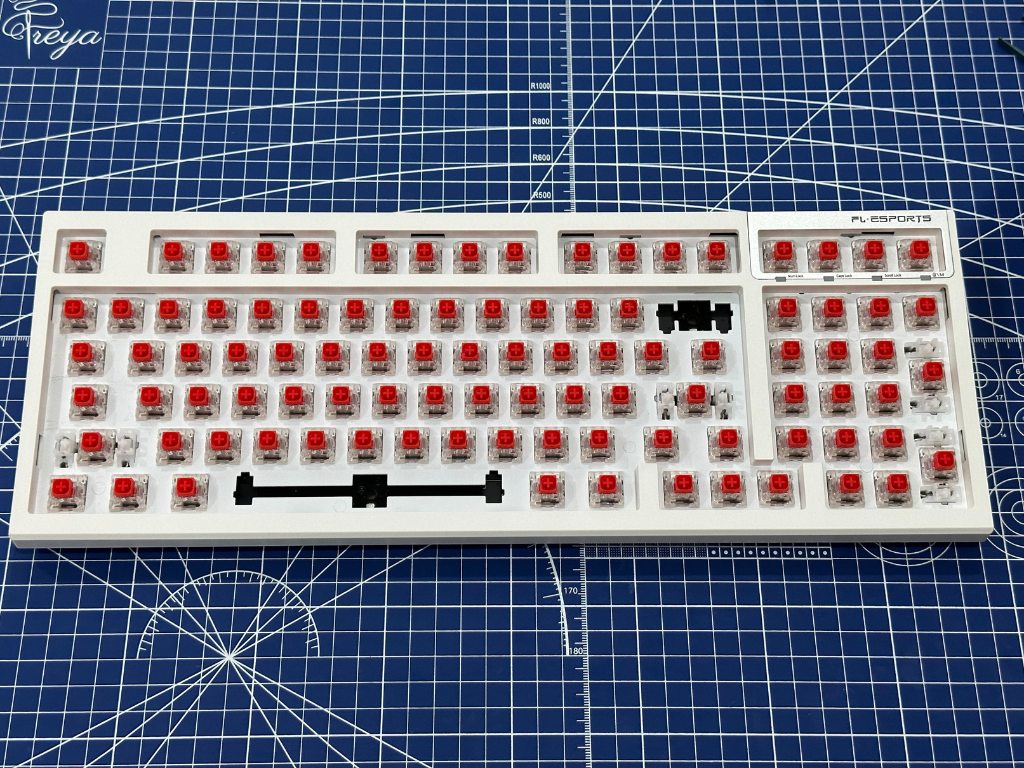

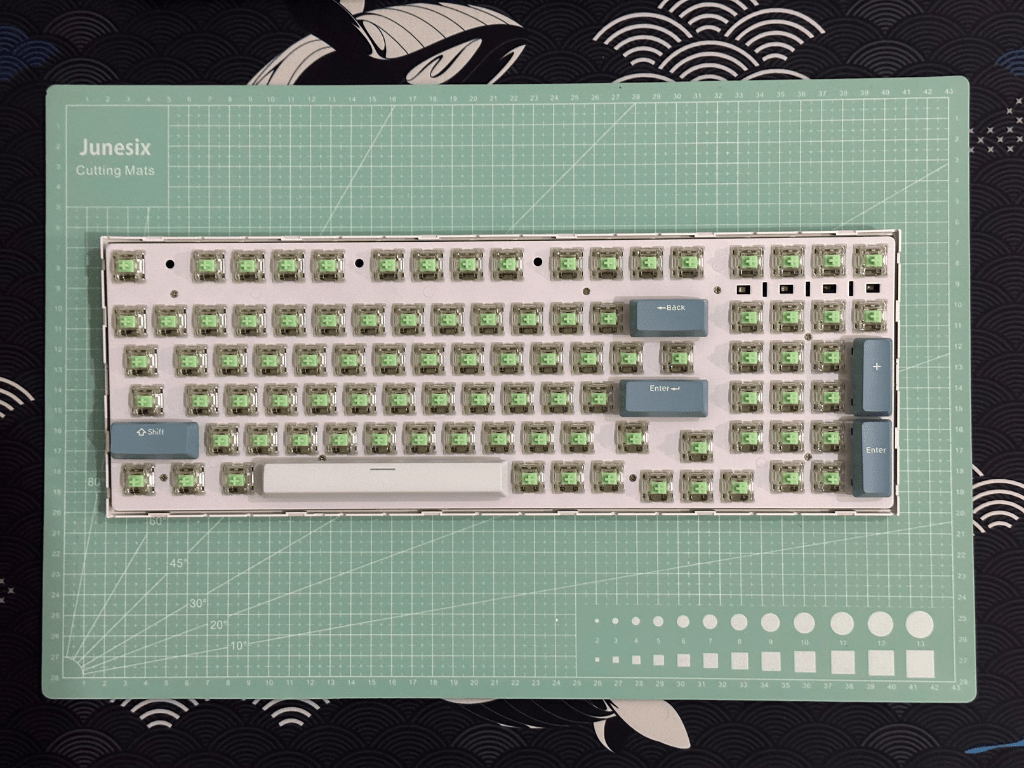

Bila sudah memasang semua switch dan cek semua switch bekerja dengan menggunakan keytester, baru saya memasang top case.

Kali ini saya mengganti switch bawaan Outemu Brown dengan Gateron Baby Kangaroo yang merupakan tactile switch yang tajam dan smooth, suaranya juga memuaskan.

Saatnya untuk audio test

Video SADES KATANA kondisi stock dengan switch Outemu Brown dan direkam menggunakan Samsung Note9

Video SADES KATANA setelah modifikasi dengan switch Gateron Baby Kangaroo dan direkam menggunakan Samsung Note9.

Audio SADES KATANA setelah modifikasi dengan switch Gateron Baby Kangaroo dan direkam menggunakan Rode NT Mini

Kesimpulan:
Jika SADES KATANA ini diluncurkan tahun 2022, mungkin akan menjadi pilihan yang patut dipertimbangkan karena saat itu masih jarang keyboard compact full size dengan triple connection yang sudah menggunakan south facing PCB.

Sayangnya awal tahun 2023 ini beberapa brand lokal sama-sama meluncurkan keyboard compact full size dan kebanyakan mengejar gasket mount, penuh dengan segala jenis foam, dan variasi switch, sedangkan Sades belum mengimplementasikan perubahan tren ini pada SADES KATANA.

Saya berharap Sades segera bergerak cepat untuk mengikuti perkembangan fitur mechanical keyboard di Indonesia supaya bisa lebih bersaing.

Terima kasih SADES Indonesia yang telah memberikan keyboard SADES KATANA untuk review dan modifikasi sehingga artikel ini bisa ditulis.

Terima kasih sudah membaca sampai akhir. Semoga artikel ini bermanfaat buat Anda.

Anda bisa follow IG @keebmechanicalkeyboard untuk mendapatkan tutorial dan informasi seputar hobi mechanical keyboard.

Ingat juga mampir ke KEEB untuk mendapatkan perlengkapan modifikasi, mulai dari lube, stemholder, kuas, EVA foam, switch, dll. Silakan chat melalui DM IG atau chat Tokopedia KEEB untuk konsultasi kebutuhan modifikasi Anda.

Terima Kasih!
KEEB Getting Better!

Written by:
Inge Santoso



Apa Beda Stabiliser Plate Mount dan PCB Mount?

Ketika pemula menemui bahwa stabiliser bawaan dari keyboard butuh diganti, biasanya muncul kebingungan ketika mencari di market place. Stabiliser yang perlu dibeli itu stabiliser PCB mount atau stabiliser plate mount? Apa bedanya?

Mari kita belajar bersama bagaimana mengenali stabiliser PCB mount dan stabiliser plate mount.

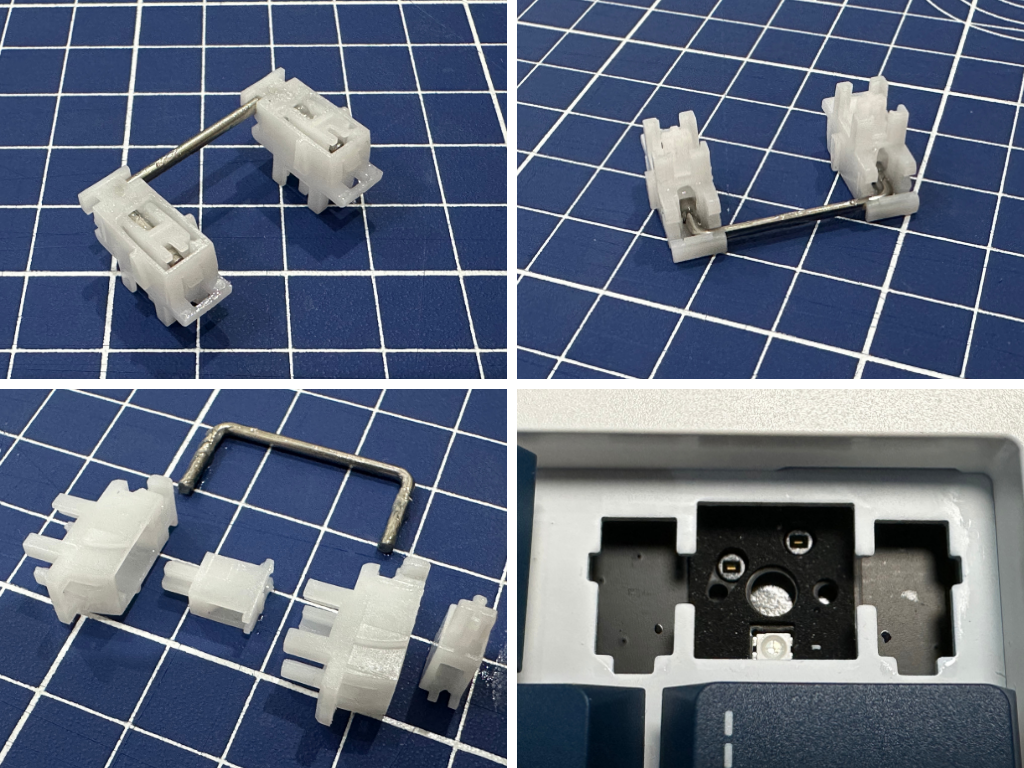

Stabiliser PCB Mount

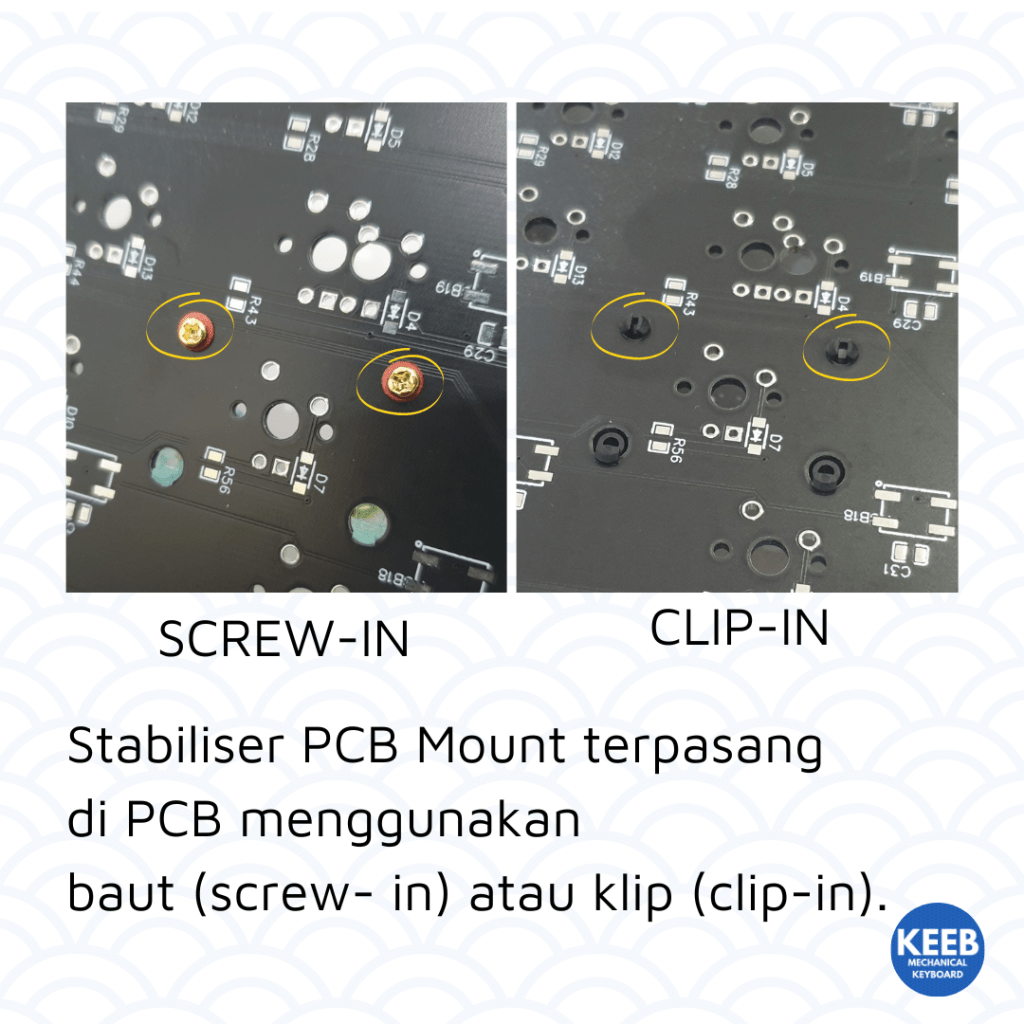

Stabiliser PCB mount biasanya ada dua macam cara pasang, yaitu menggunakan baut (screw-in) atau menggunakan klip ke PCB (clip-in).

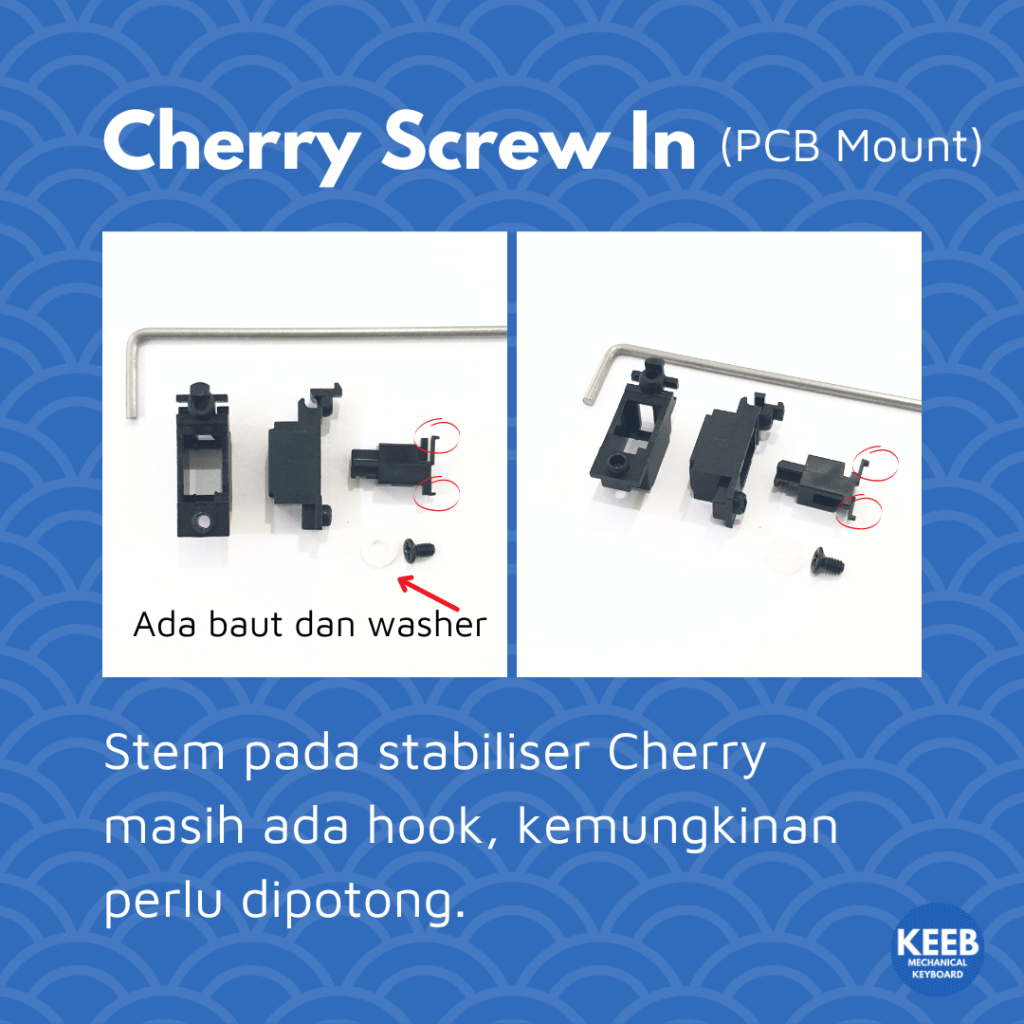

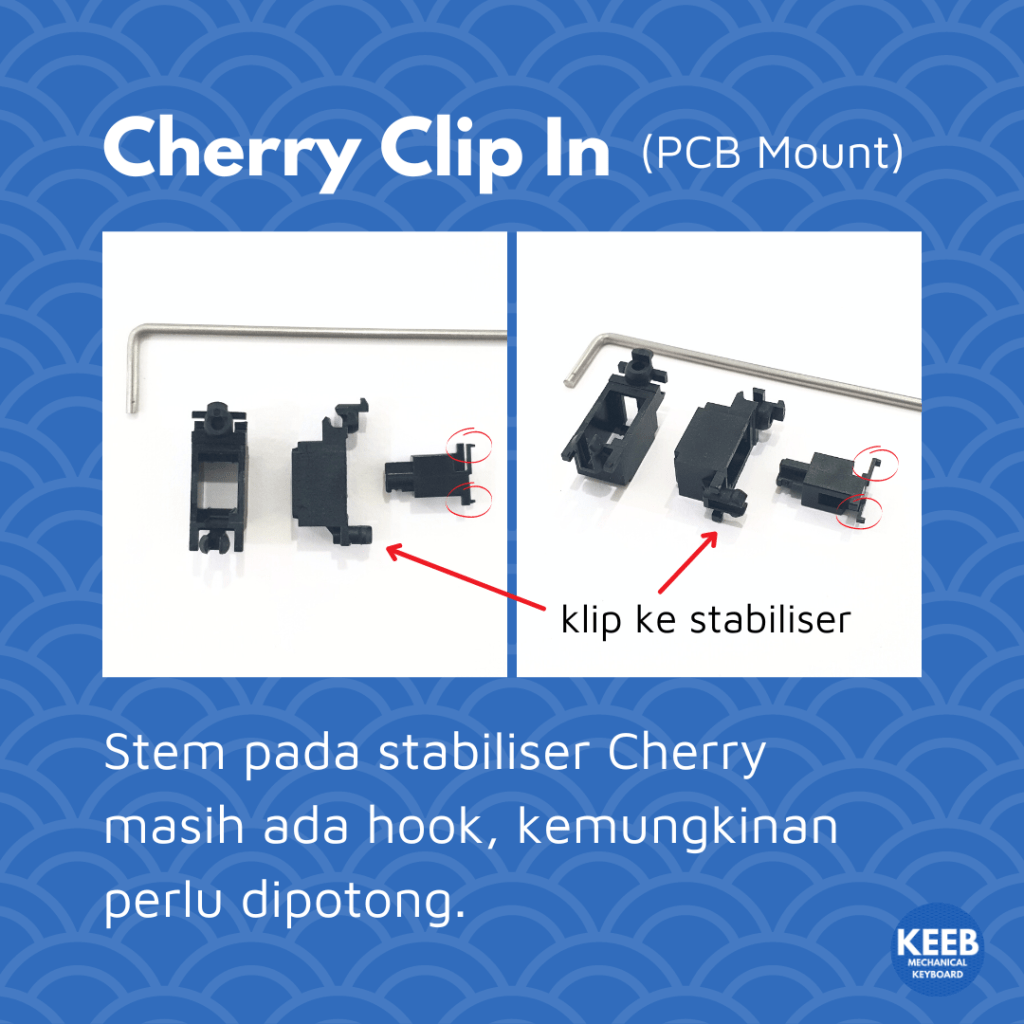

Contoh stabiliser PCB mount yang paling murah dan populer adalah Cherry Clip-In dan Cherry Screw-In.

Jika merasa repot menggunakan Cherry stabiliser yang butuh clipping atau ingin menggunakan stabiliser dengan warna yang lebih menarik, ada stabiliser PCB mount, Durock v2. Beda Durock v2 dan Durock v1 ada pada kaitan wire saja.

Saat ini Durock v2 tersedia dengan warna transparan, smokey black, blue tourmaline dan pink.

Stabiliser Plate Mount

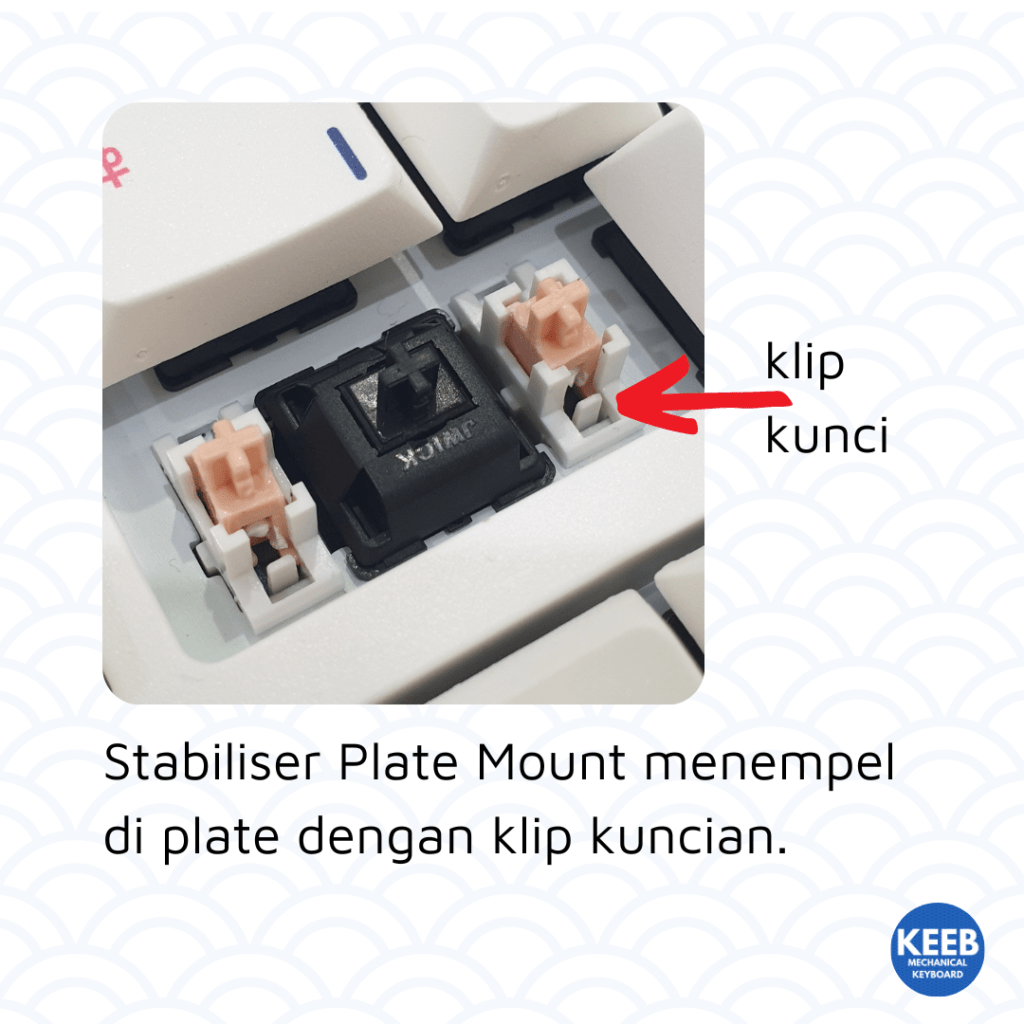

Stabiliser plate mount menempel di plate dengan klip kuncian. Untuk membukanya, pertama lepaskan switch terlebih dahulu, kemudian Anda tinggal menekan klip dan mengangkat stabiliser dari sisi yang ada klip, baru menggeser sisi yang ada wire dan mengangkatnya dari lubang pada plate.

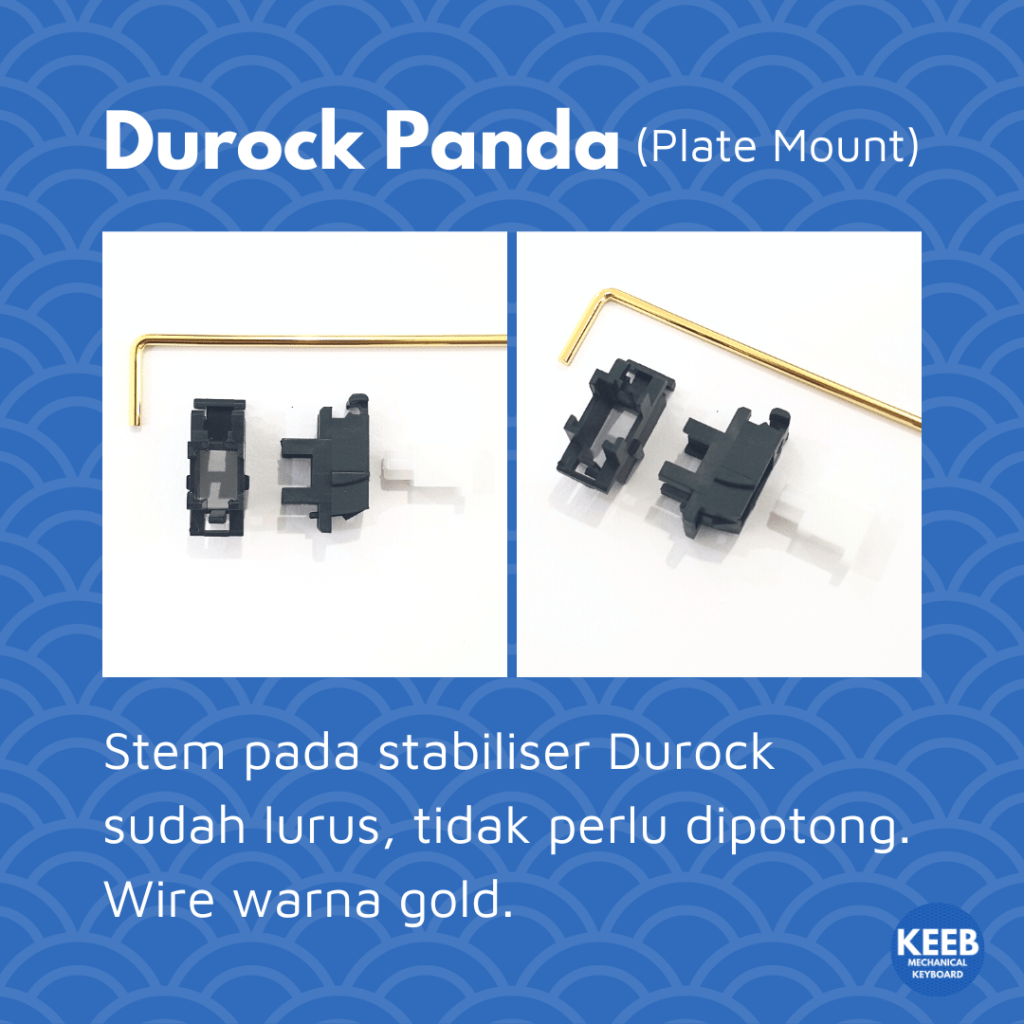

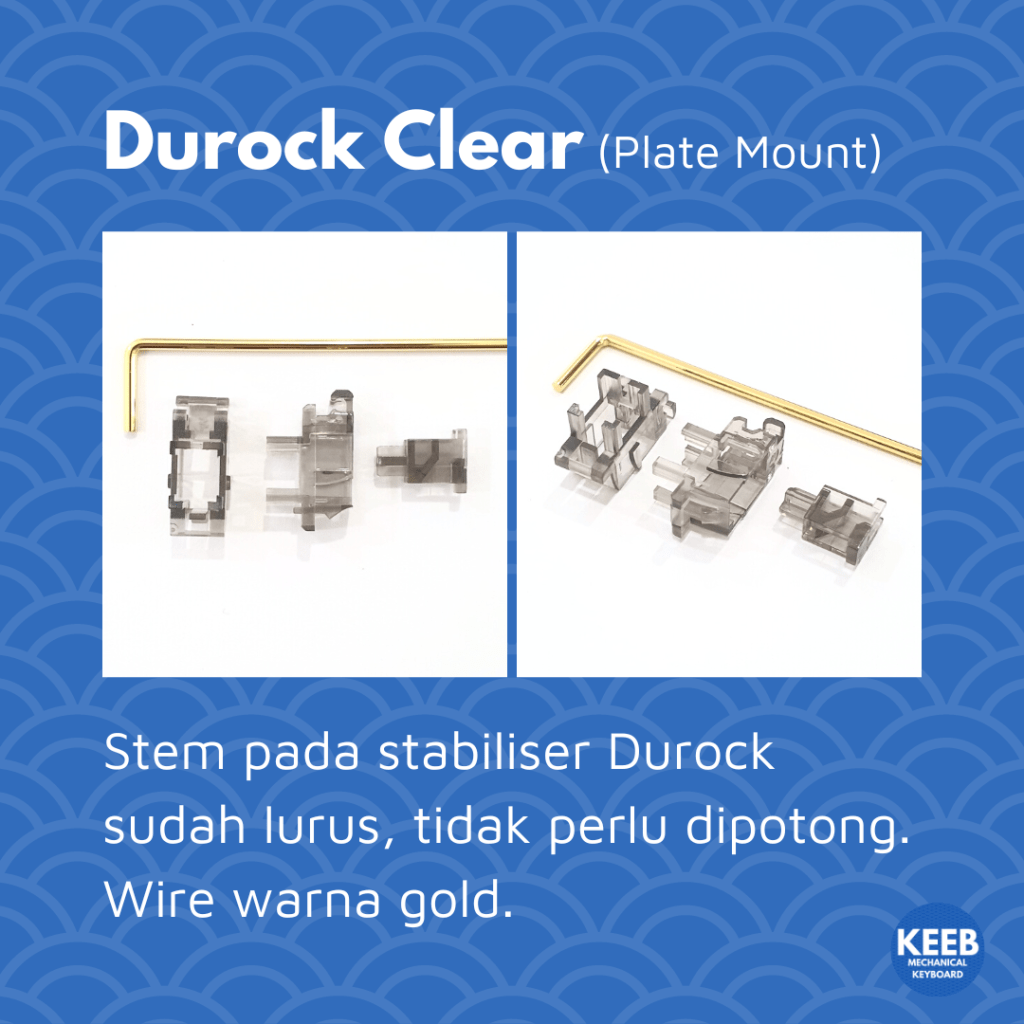

Salah satu stabiliser plate mount yang sering dipakai adalah Durock Clear plate mount dan Durock Panda plate mount. Anda tidak perlu clipping dan cukup dilumasi saja sudah sangat membantu mengurangi rattle.

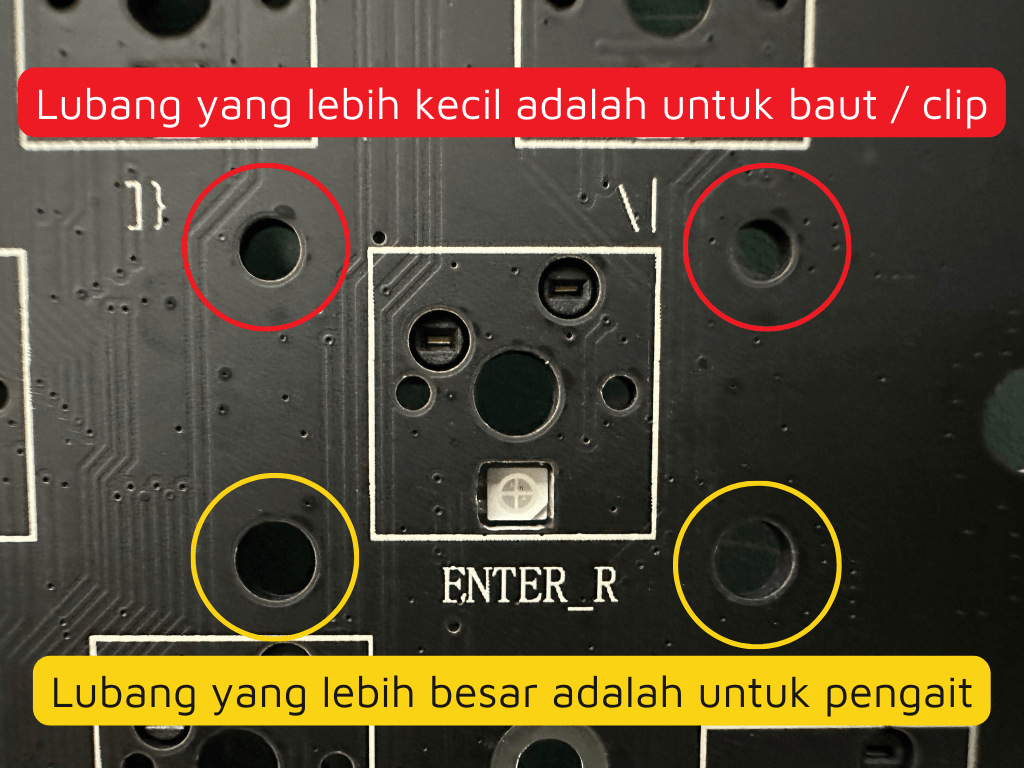

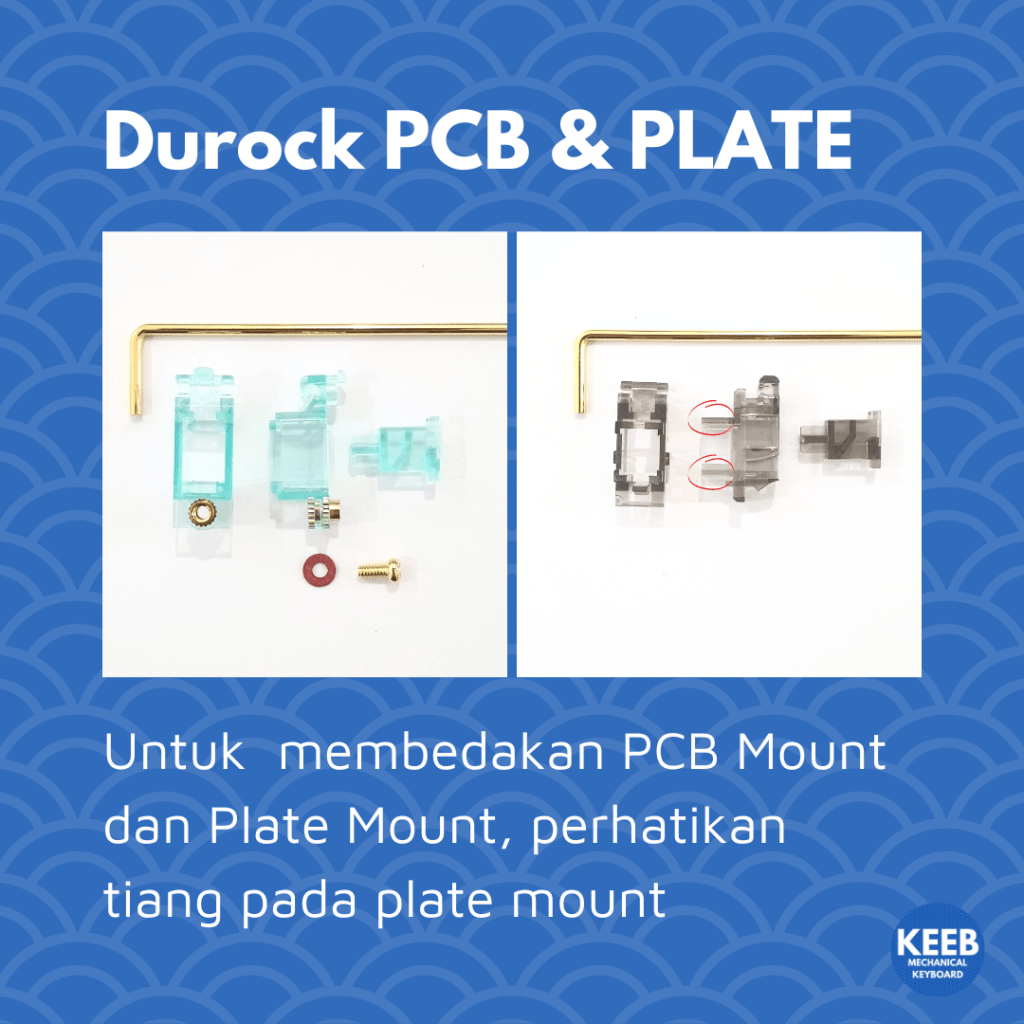

CARA CEPAT dan MUDAH MEMBEDAKAN PCB MOUNT dan PLATE MOUNT
Cara paling mudah untuk mengindentifikasi keyboard Anda menggunakan stabiliser plate mount atau PCB mount adalah dengan melihat apakah ada tiang pada housing stabiliser. Jika ada tiang dan ada klip, maka itu adalah stabiliser plate mount.

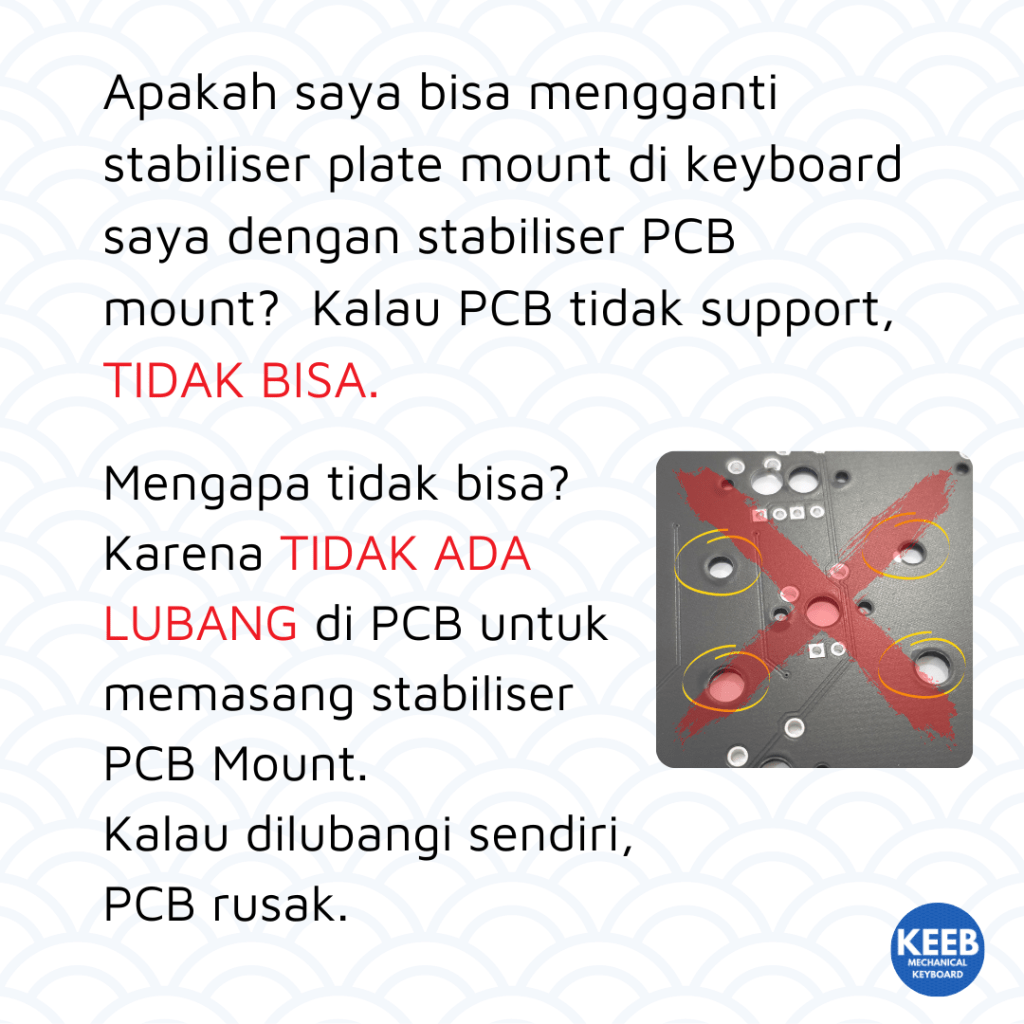

Apakah bisa mengganti stabiliser plate mount dengan stabiliser PCB mount?

Saat ini sudah banyak keyboard OEM yang support PCB mount dan plate mount, tetapi masih ada kendala. Jika menggunakan PCB mount, lubang pada plate butuh agak lebih lebar, tetapi ketika dipasang stabiliser plate mount, akhirnya jadi terlalu longgar.

Bila Anda ingin mengganti stabiliser pada keyboard Anda, KEEB menyediakan stabiliser PCB mount dan plate mount.

Terima kasih.

CARA PASANG BAND-AID MOD DI STABILISER

Kapan membutuhkan band-aid mod? Ketika housing stabiliser masih bergoyang ketika dipasang di plate. Fungsinya adalah membuat stabiliser terpasang dengan pas di plate, tidak longgar.

Bisa sudah pas, jangan menambah band-aid mod karena menyebabkan stabiliser terlalu sesak dan tidak bisa bergerak naik turun dengan lancar.

Bila cukup longgar, Anda bisa menggunakan plester kain yang agak tebal, sedangkan jika hanya bergoyang sedikit, Anda bisa menggunakan micropore yang lebih tipis. Kalau misalnya potongan di plate sangat longgar, mungkin butuh ditumpuk sampai ketebalannya pas.

Semoga tutorial ini bermanfaat.

KEEB Getting Better!

Written by:
Inge Santoso

MEMBERESKAN RATTLE PADA STABILISER

Langkah pertama adalah mencari sebab dari rattle. Beberapa kemungkinan:
1. Housing stabiliser bergoyang ketika dipasang di plate
2. Keycap terutama spacebar tidak lurus atau kualitasnya kurang bagus
3. Belum ada pelumas sama sekali
4. Pelumas terlalu sedikit, tidak rata
5. Stabiliser cacat dari pabrik
6. Kombinasi dari beberapa hal di atas
dst

Apa yang perlu dilakukan? Contoh, bila ternyata penyebabnya adalah housing stabiliser bergoyang ketika dipasang di plate. Solusinya adalah menggunakan band-aid mod.

Untuk cara memasang band-aid mod dengan rapi, silakan ke tutorial Cara Pasang Band-Aid Mod di Stabiliser

Contoh lain, ternyata stabiliser masih dalam kondisi stock, sam sekali tidak ada pelumas. Solusinya adalah melumasi stabiliser. Cara lubing stabiliser bisa Anda lihat pada link tutorial 9 Langkah Lubing Stabiliser

Tidak ada gunanya kita mengganti stabiliser, band-aid mod dan melumasi stabiliser sampai pelumas luber kemana-mana kalau ternyata penyebabnya adalah keycap.

Ingat,
1. Cari penyebab masalah
2. Gunakan solusi yang tepat untuk mengatasi sebab masalah

KEEB Getting Better!

Written by:
Inge Santoso

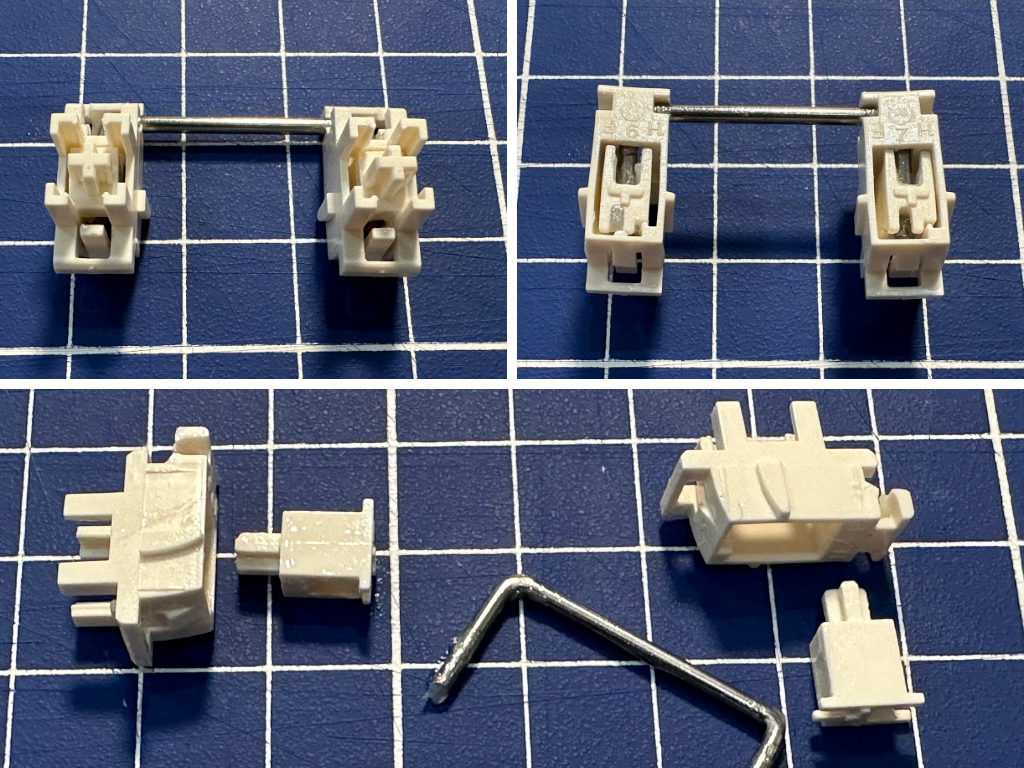

9 LANGKAH LUBING STABILISER

Satu, pastikan wire stabiliser lurus. Bila belum lurus, Anda bisa gunakan alat pelurus stabiliser, stabilizer wire balancing.

Kedua, menata wire sesuai arah di STEP 1, yaitu sisi mana yang gerakan paling minimal. Dengan menata dengan rapi, Anda tidak kuatir tertukar kanan kiri dan mengulang STEP 1.

Langkah ini juga untuk memastikan kelengkapan stabiliser, housing, stem dan wire sudah sesuai dengan kebutuhan. Misalnya pada keyboard TKL dan 60%, biasanya membutuhkan 4 x 2u dan 1 x 6.25u atau 1 x 7u. Sedangkan 75% dan 65%, kadang hanya membutuhkan 3 x 2u dan 1 x 6.25u. Jika full size, Anda butuh 7 x 2u dan 1 x 6.25u.

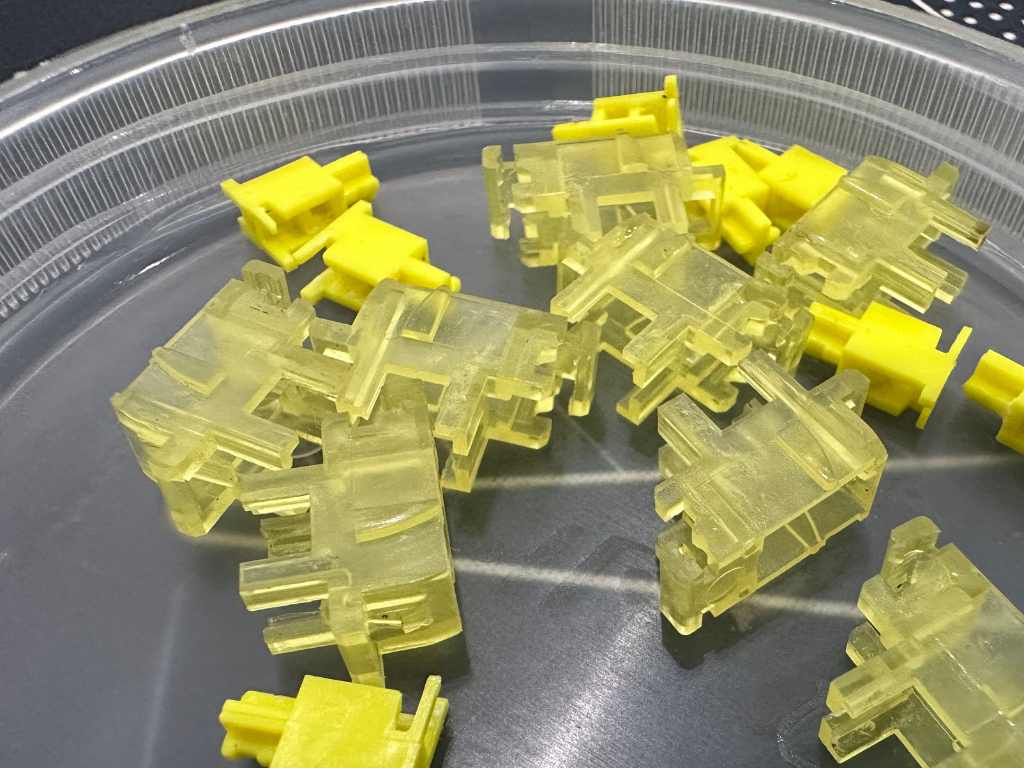

Untuk melumasi bagian housing dan stem, Anda butuh Krytox 205g0.

Untuk melumasi wire, ada lebih banyak pilihan. Anda bisa menggunakan Krytox 205g0, Krytox XHT-BDZ, atau Permatex.

Ini adalah step yang paling penting untuk diperhatikan karena banyak pemula terbalik memasang stem dan akibatnya stabiliser tidak bisa bergerak naik-turun.
Jadi pastikan yang ada dua lubang ada di bagian atas.

Pastikan untuk tes terlebih dulu sebelum memasang stabiliser di keyboard. Jika stem bisa naik turun dengan lancar ketika kita menggerakkan wire, berarti sudah benar.

Setelah memasang stabiliser di keyboard, pasang switch dan keycap. Kemudian tes apakah bisa naik turun dengan lancar dan suara rattle hilang.

Semoga tutorial ini bermanfaat.

Untuk memudahkah, KEEB menyediakan paket lubing stabiliser.

KEEB Getting Better!

Written by
Inge Santoso

SAYA MAU BELI MECHANICAL KEYBOARD

Ketika Anda berniat untuk membeli mechanical keyboard, ada beberapa hal yang perlu Anda pertimbangkan.

Layout mechanical keyboard ada bermacam-macam, full size, compact full size, TKL, 75%, 65%, 60%, bahkan 40%. Ada juga ergonomic layout, split, dll.

Secara umum, switch ada tiga jenis: linear, tactile, atau clicky. Saat ini di pasaran bisa dijumpai berbagai macam switch sampai warna-warna yang saya sebut di atas sudah tidak bisa menjadi patokan lagi.

Saat ini pada keyboard OEM yang masih sering ditemui adalah Outemu, Gateron, Cherry MX, dan Jwick.

Beda switch akan beda feel, beda suara. Semua akan kembali ke preferensi Anda.

Switch apa yang paling bagus? Tidak ada yang paling bagus, yang ada adalah yang paling cocok dan Anda sukai.

Bila Anda kerja di kantor bersama orang lain atau ada bayi di rumah, Anda mungkin bisa mempertimbangkan untuk menggunakan switch silent yang suaranya minim. Jangan menggunakan clicky untuk menghindari caci maki dan kasus keyboard Anda dibanting atau dibuang oleh teman sekantor.

Saat ini banyak pilihan keyboard hotswap yang artinya Anda bisa mengganti switch tanpa proses solder. Jika mechanical keyboard Anda belum hotswap, maka untuk mengganti switch, Anda perlu desolder melepas semua switch, kemudian solder switch yang baru. Biasanya pre-built keyboard menggunakan solder tanpa timah dan ini membuat proses desolder menjadi lebih sulit. Jangan kuatir, ada banyak orang yang menyediakan jasa desolder dan solder, sehingga Anda masih bisa ganti switch tanpa beli peralatan solder dan belajar cara solder.

Biasanya mechanical keyboard di range harga 300K ke bawah masih menggunakan Outemu hotswap atau solder.

Jika ingin mencoba berbagai macam switch, lebih baik Anda membeli keyboard yang sudah universal hotswap, bisa untuk switch 3 pin maupun 5 pin.

Akhir-akhir ini banyak brand lokal yang sudah merilis keyboard dengan South Facing PCB untuk menghindari interference ketika menggunakan keycap Cherry profile.

Sayangnya, bagi Anda pecinta RGB akan kehilangan per key backlight, karena kebanyakan backlight keycap, legend ada di sebelah atas dan memang peruntukannya untuk North Facing PCB.

Saat ini sudah banyak keyboard prebuilt yang memiliki tiga koneksi: wired, wireless 2.4Ghz dan Bluetooth. Bahkan koneksi Bluetooth bisa di-set dengan beberapa perangkat tanpa harus pairing ulang.

Walaupun mechanical keyboard seringkali diasosiasikan dengan gaming keyboard dengan RGB lighting, tetapi sebenarnya banyak yang menggunakan mechanical keyboard untuk bekerja, coding, dll.

Salah satu yang bisa Anda pertimbangkan, apakah Anda butuh RGB lighting, sekadar backlight satu warna, atau tanpa lighting sama sekali.

Ada juga RGB lighting yang terletak di bawah PCB, biasanya ini disebut underglow, sering digunakan di beberapa case keyboard yang bagian bawahnya terbuat dari acrylic.

Untuk mempermudah pengguna, beberapa keyboard menyertakan software khusus untuk remap key sesuai kebutuhan, mengatur RGB lighting dan membuat program macro. Sedangkan untuk custom keyboard, biasanya menggunakan software seperti QMK, VIA, VIAL, dll.

Jika Anda berniat untuk melakukan modifikasi terhadap mechanical keyboard Anda, perlu diketahui bahwa kebanyakan modifikasi akan menghilangkan garansi, kecuali sekadar ganti keycap. Jadi pertimbangkan hal ini ketika Anda mau modifikasi.

Kemudahan untuk modifikasi dan ketersediaan part modifikasi juga menjadi suatu pertimbangan ketika membeli mechanical keyboard. Ada beberapa keyboard yang mudah untuk dimodifikasi dan banyak ketersediaan part seperti case, plate, dll. Biasanya semakin banyak pengguna, maka pilihan modifikasi juga semakin besar.

Pertanyaan terbesar adalah BUDGET Anda berapa? Wani piro?
Semakin besar budget Anda, semakin banyak pilihan bagi Anda.

Biasanya untuk pemula akan mencari mechanical keyboard dengan budget di bawah 1 juta. Setelah mulai mengenal mechanical keyboard, biasanya budget pelan-pelan naik dan tiba-tiba, Anda menjadi hobbyist dan bersedia mengeluarkan jutaan, bahkan puluhan juta untuk keyboard Anda. Pada saat itu, jika Anda sudah berkeluarga, Anda perlu memikirkan pasangan dan anak-anak Anda. Pastikan keluarga Anda cukup makan, sekolah dan belanja kebutuhan sehari-hari. Jika Anda abaikan peringatan ini, Anda bisa kembali single dan homeless, hanya bawa keyboard kesayangan Anda.

YOU HAVE BEEN WARNED!

Semoga artikel ini bermanfaat bagi Anda.

KEEB Getting Better!

Written by:
Inge Santoso

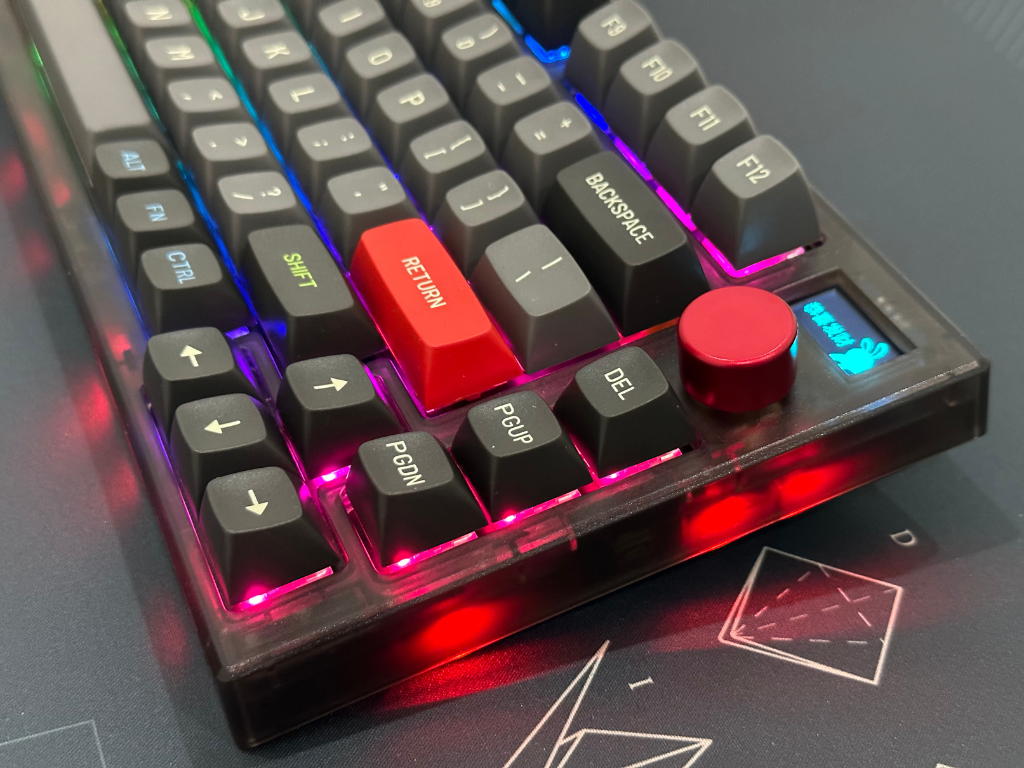

FANTECH MAXFIT81 – MECHANICAL KEYBOARD WITH OLED DISPLAY (in English)

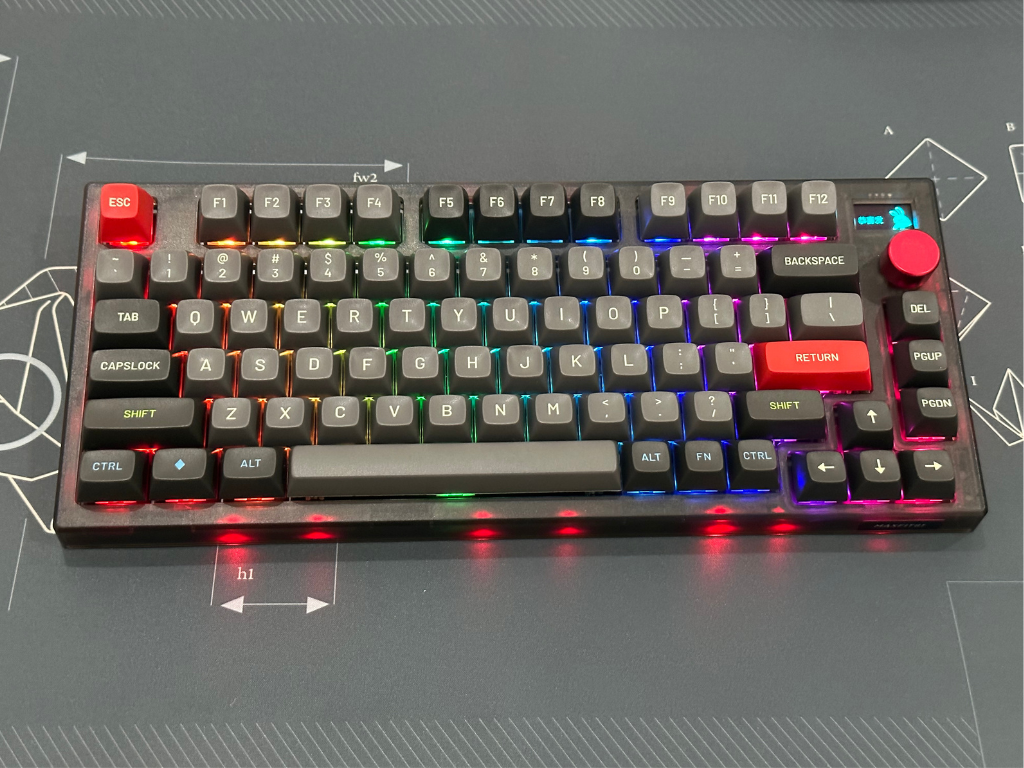

In January 2023, Fantech released its latest 75% mechanical keyboard with customizable OLED display, MAXFIT81.

I received a review unit, a barebone unit with stabilizers, no switches or keycaps. However, this doesn’t reflect on my actual review, and I wish to give an unbiased take on the keyboard.

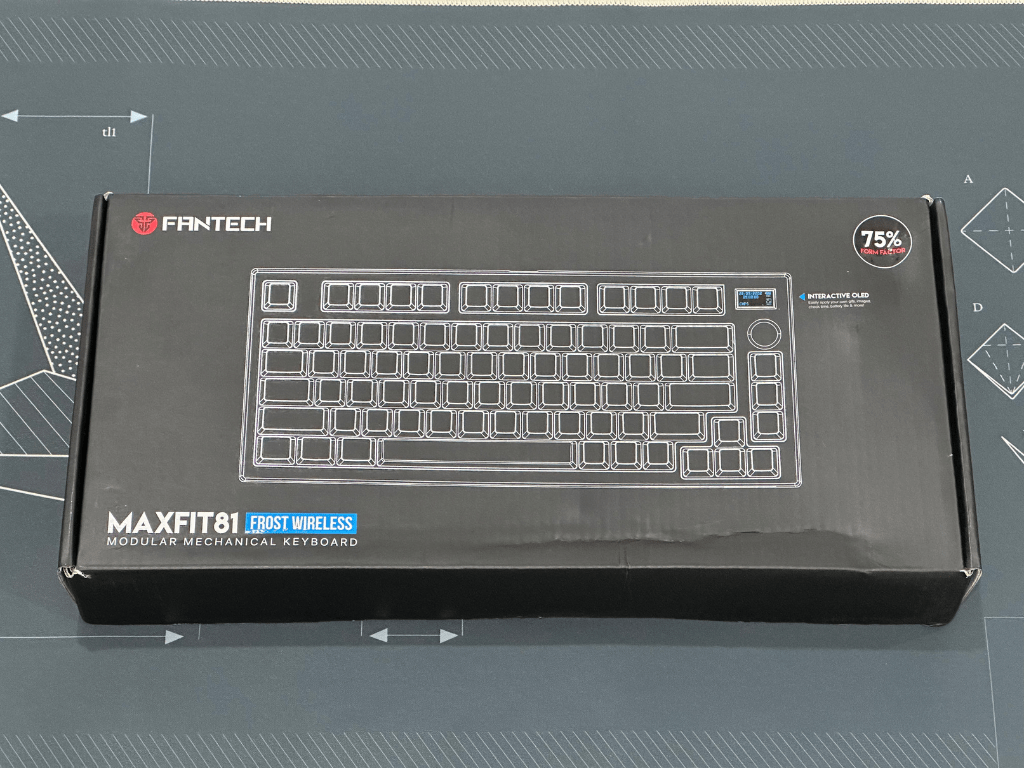

UNBOXING

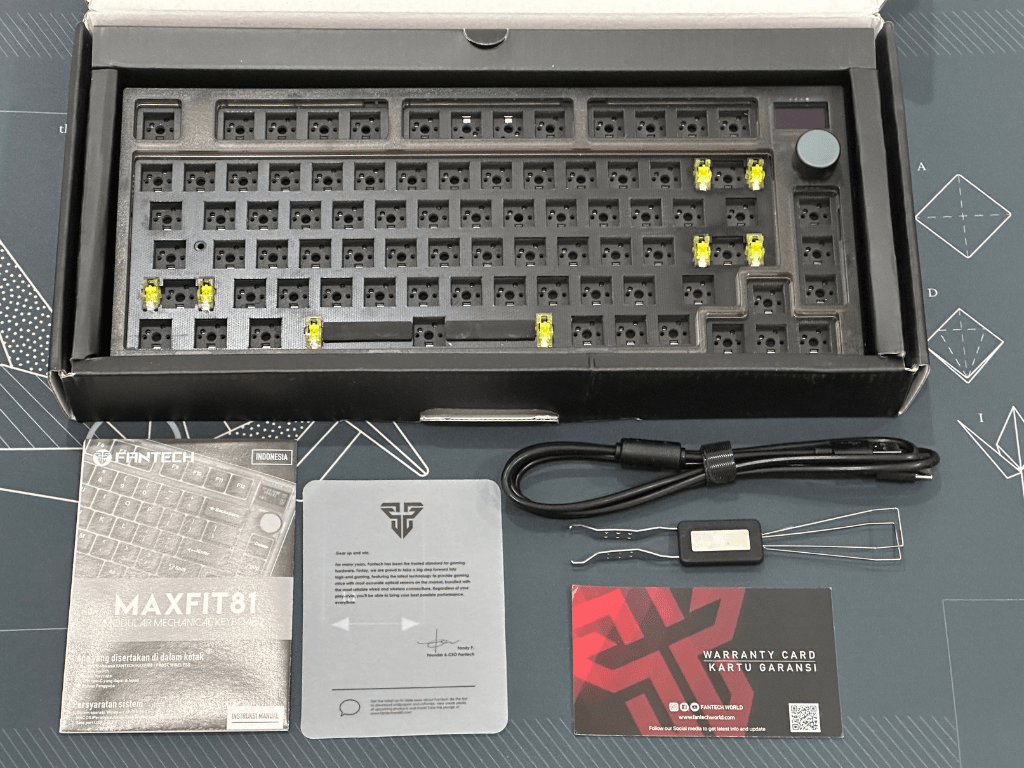

What’s in the box:
1. MAXFIT81 Mechanical Keyboard with knob and customizable OLED display, stabilizers installed
2. User Manual
3. Warranty Card
4. 2-in-1 Switch and Keycap Puller
5. USB Type-C Cable
6. 2.4Ghz Strikespeed Wireless dongle

The default mode is WINDOWS mode, but you can change to MAC OS mode by pressing these combinations:
Fn+A WIN Mode
Fn+S MAC Mode

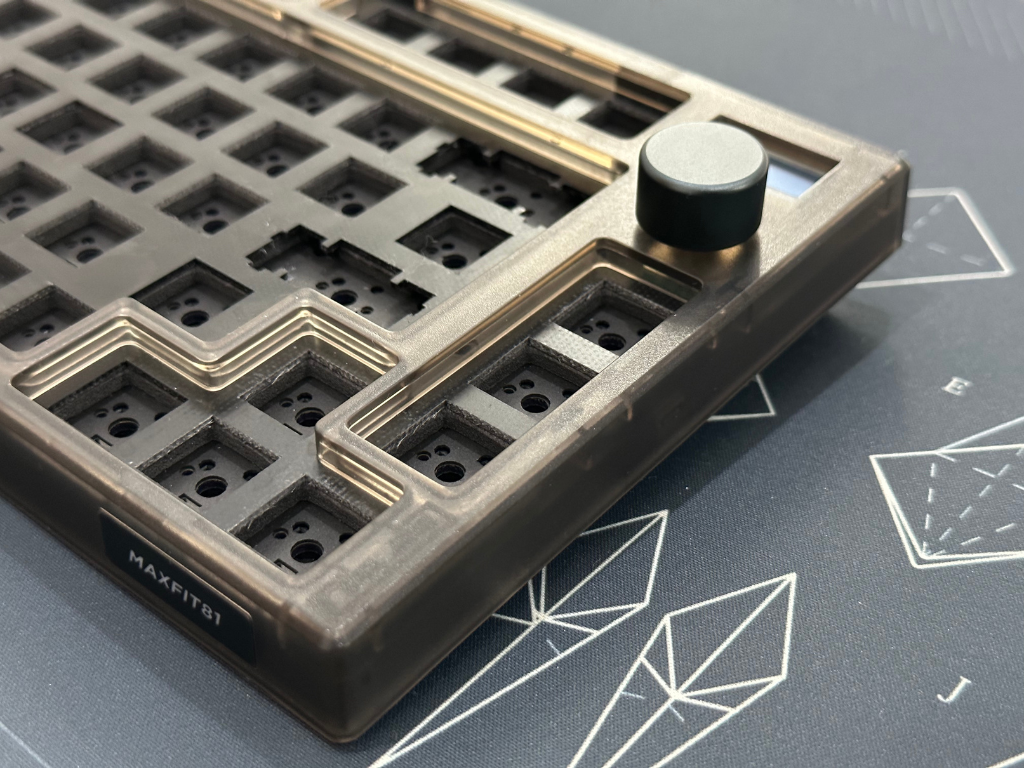

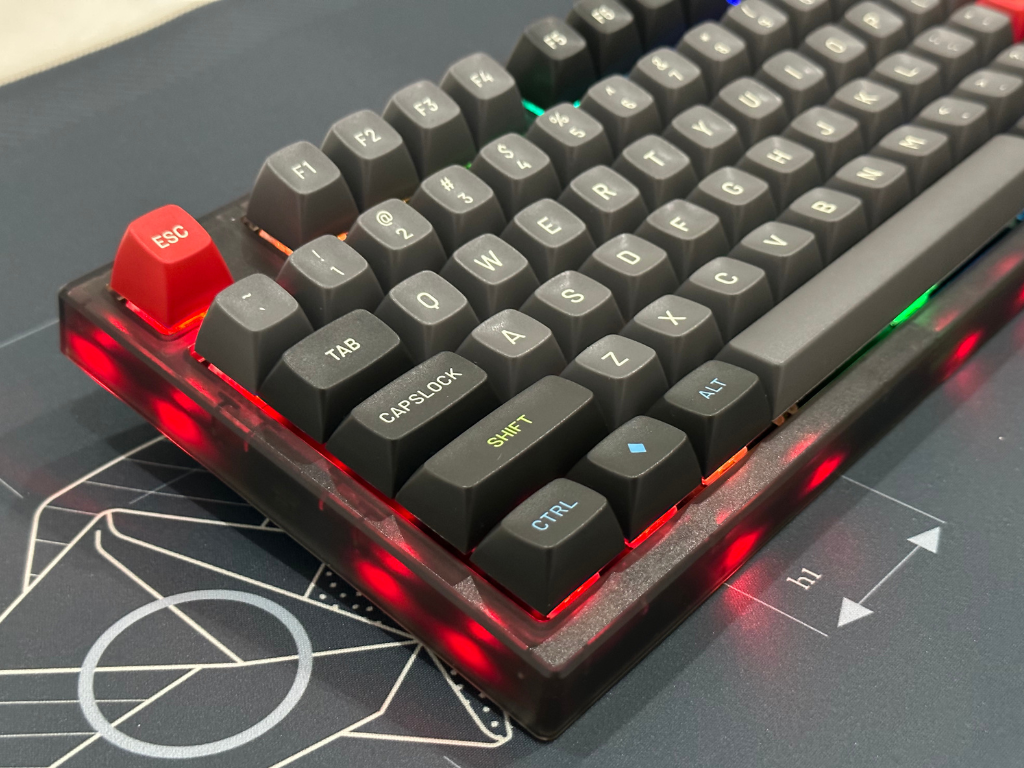

The case is made of ABS with a transparent frost look, available in frost white or smokey black. The unit comes with silver or black knob, depending on the color of the case.

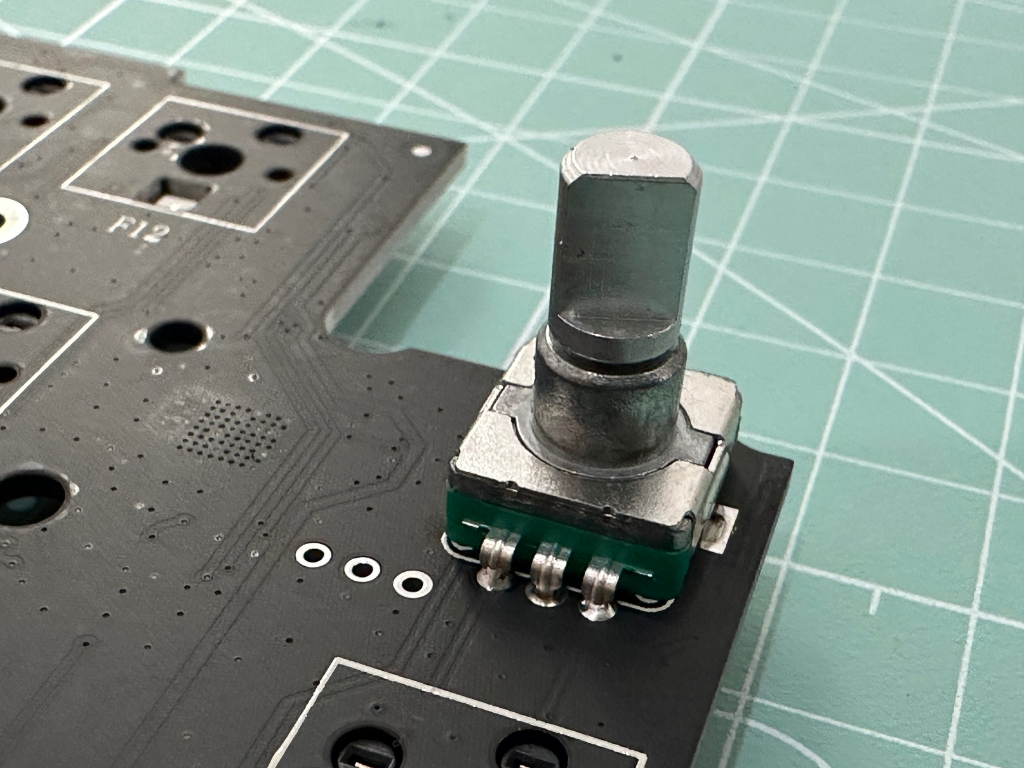

The default functions of the knob are MUTE, VOLUME UP, and VOLUME DOWN, but you can set it for different functions using Fantech software.

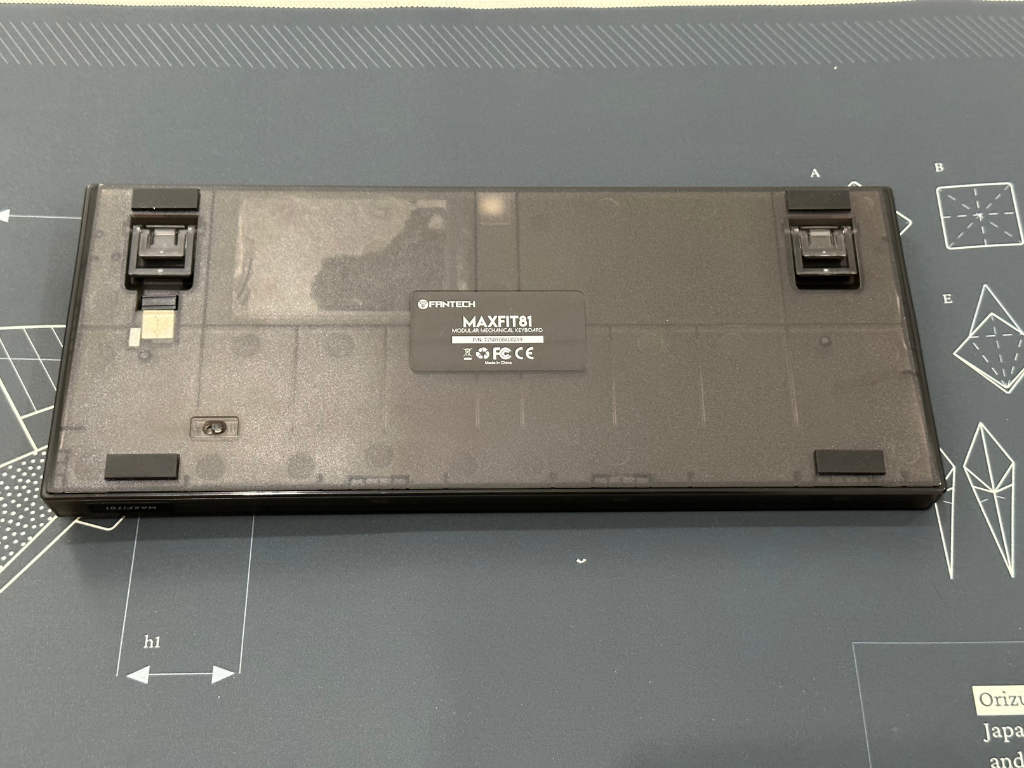

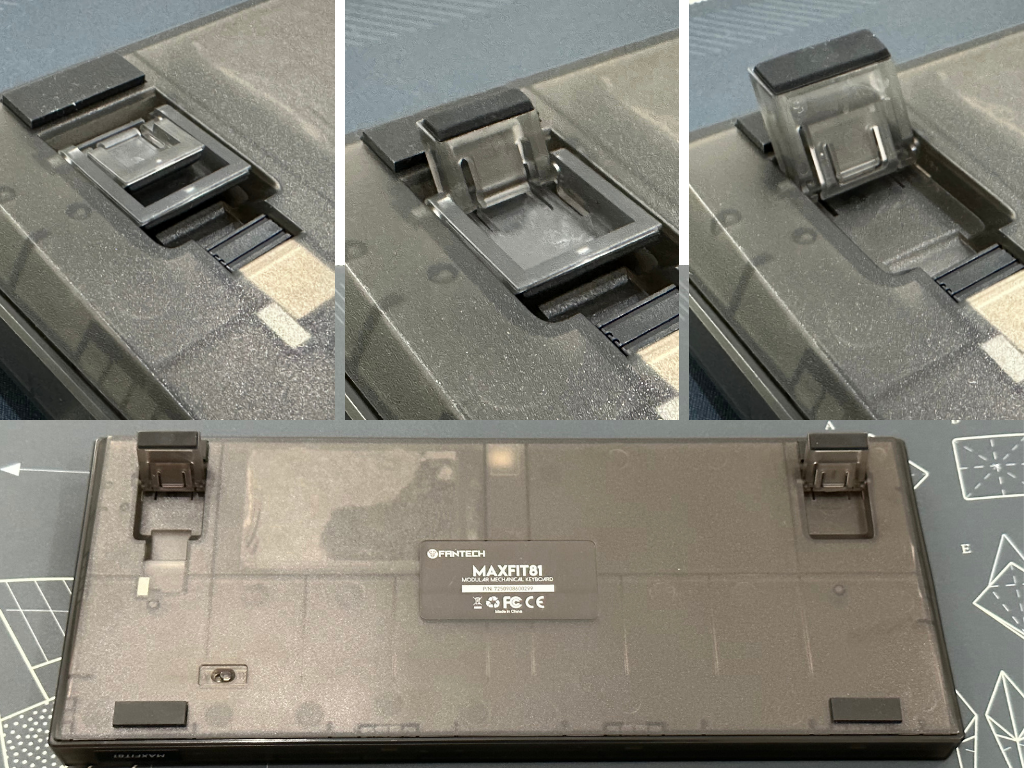

MAXFIT81 comes with two height adjustment feet that you can adjust to your preference.

CONNECTIVITY AND BATTERY
MAXFIT81 comes with three methods of connection:

1. Wired using the included USB Type-C cable

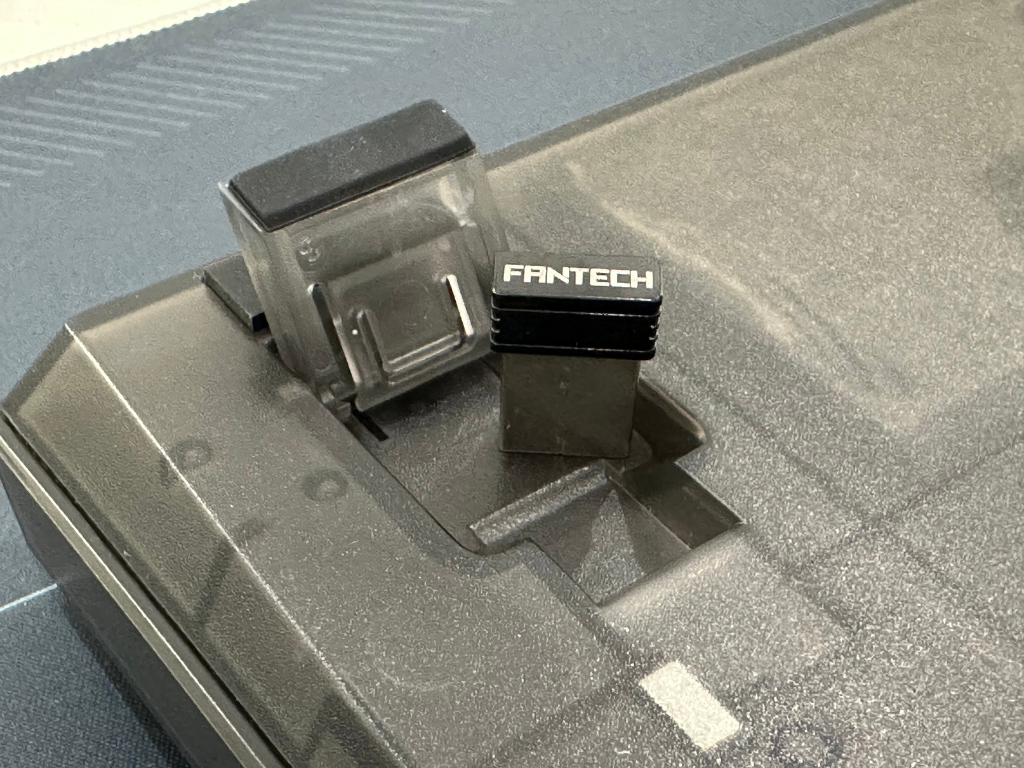

2. Strikespeed Wireless 2.4Ghz using the USB dongle
3. Bluetooth 5.0 that can pair with three different devices

If you want to use the wireless connection, remember to turn on the wireless button at the bottom of the case.

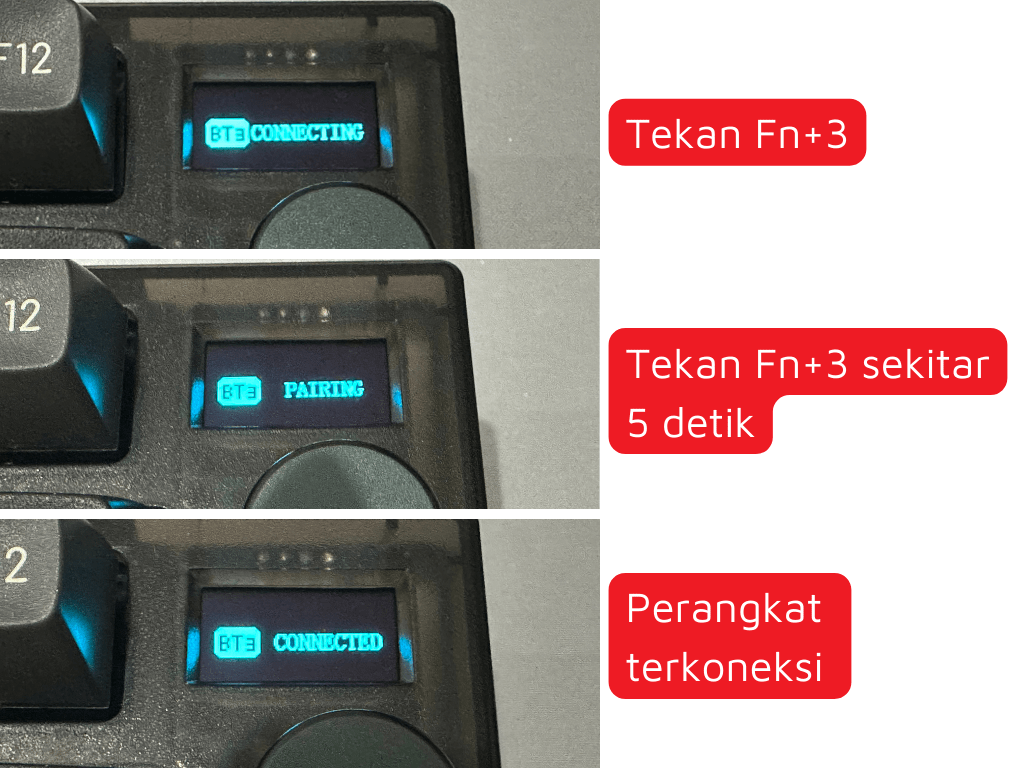

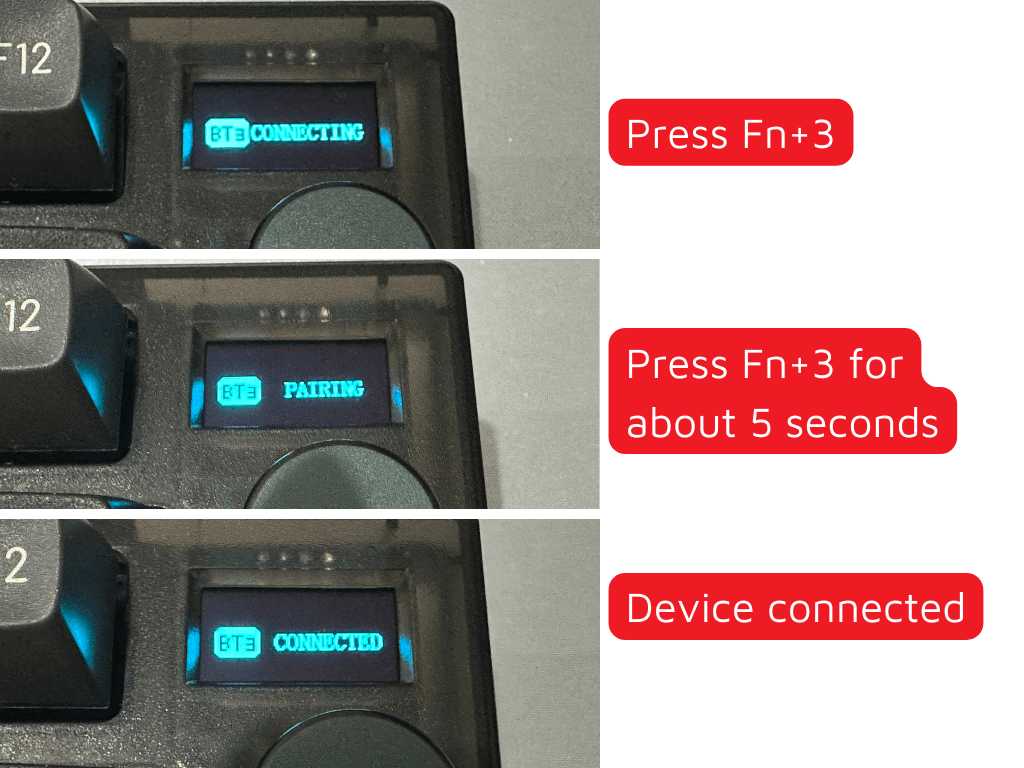

If you want to use Bluetooth, press Fn+1/2/3. You can see the process on the OLED display as shown below:

If you want to change to another device, press:
Fn + 1/2/3 (Bluetooth connection)
Fn + 4 (wireless 2.4Ghz)
Fn + 5 (wired)

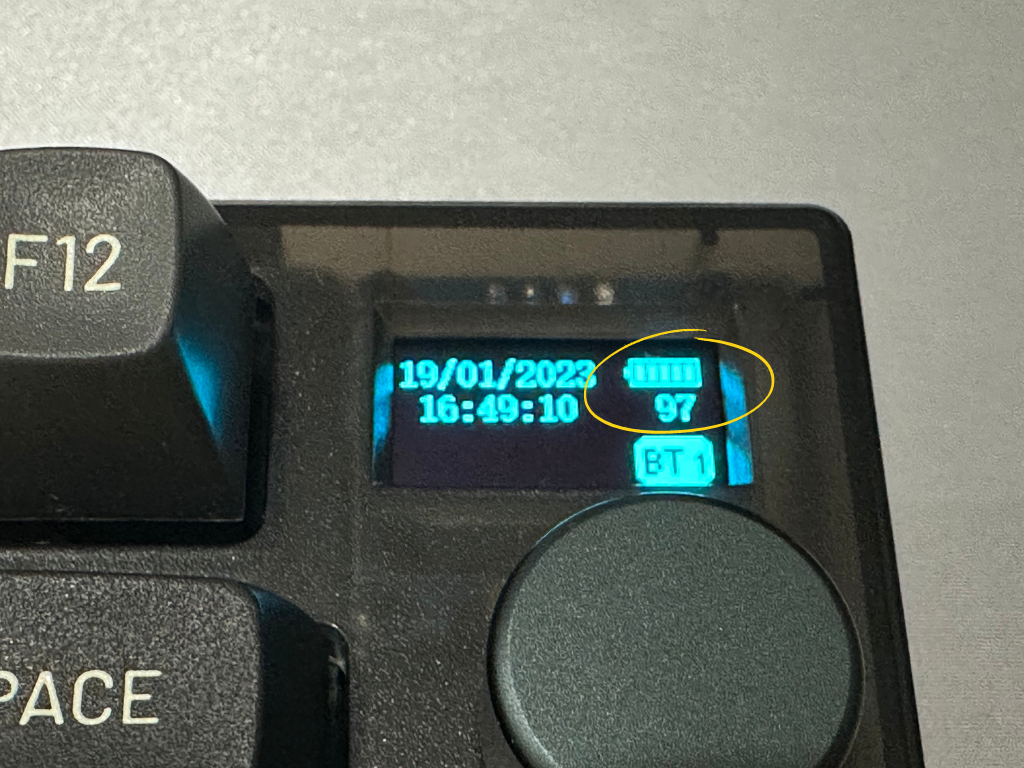

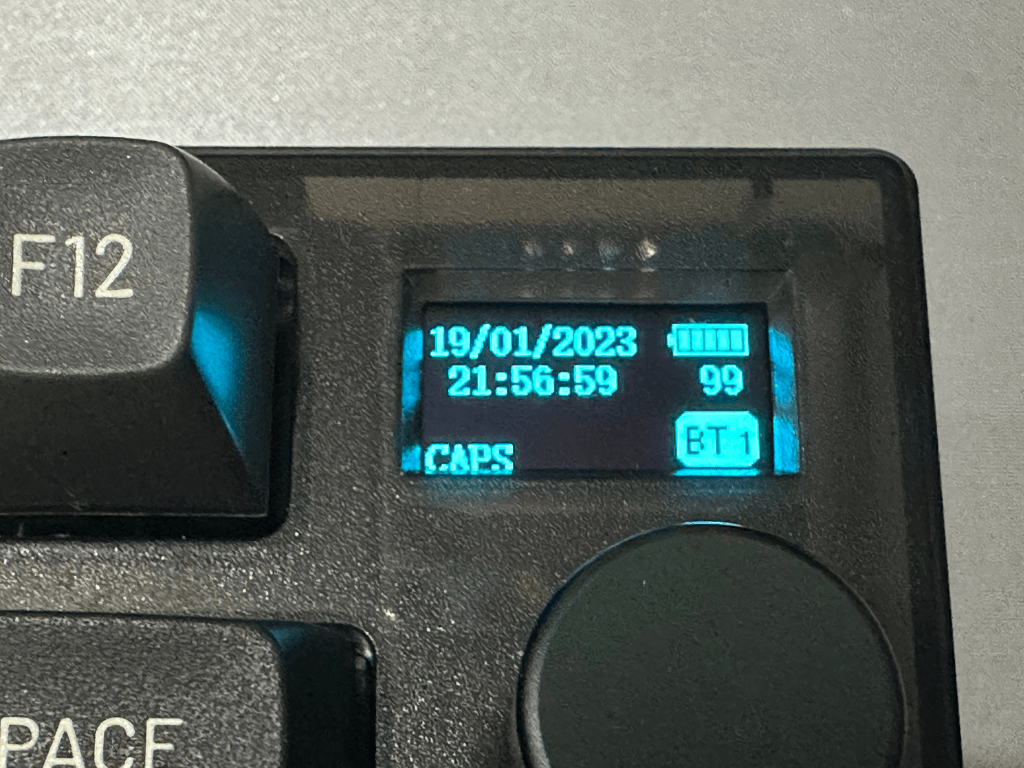

The battery capacity of MAXFIT81 is 4000mAh. On the OLED display, you can see how the battery percentage, and while charging it will even show an animation.

According to Fantech, the battery can last up to 165 hours without using RGB, or up to 14 hours with full RGB. I have not fully tested it myself, because I have only used it for a couple of days. For example, this morning I started with 100% battery at 7AM, now at 4PM it is 90%. I’ve used it for browsing, chat and drafting this article with full RGB.

KEYCAP and SWITCH

I cannot review the switch and keycap because I only have the barebone version, however according to information from Fantech, there are few options:
1. Barebones
2. ABS keycaps (like MAXFIT61 FROST + Outemu Switch – Red or Blue)
3. PTB keycaps (like MAXFIT67 + Gateron Pro v2 Switch – Yellow, Brown, or Blue)

If you do not like the switch, you can replace it with any mechanical keyboard switches you like because MAXFIT81 has universal hotswap, compatible with both 3 pin or 5 pin switches.

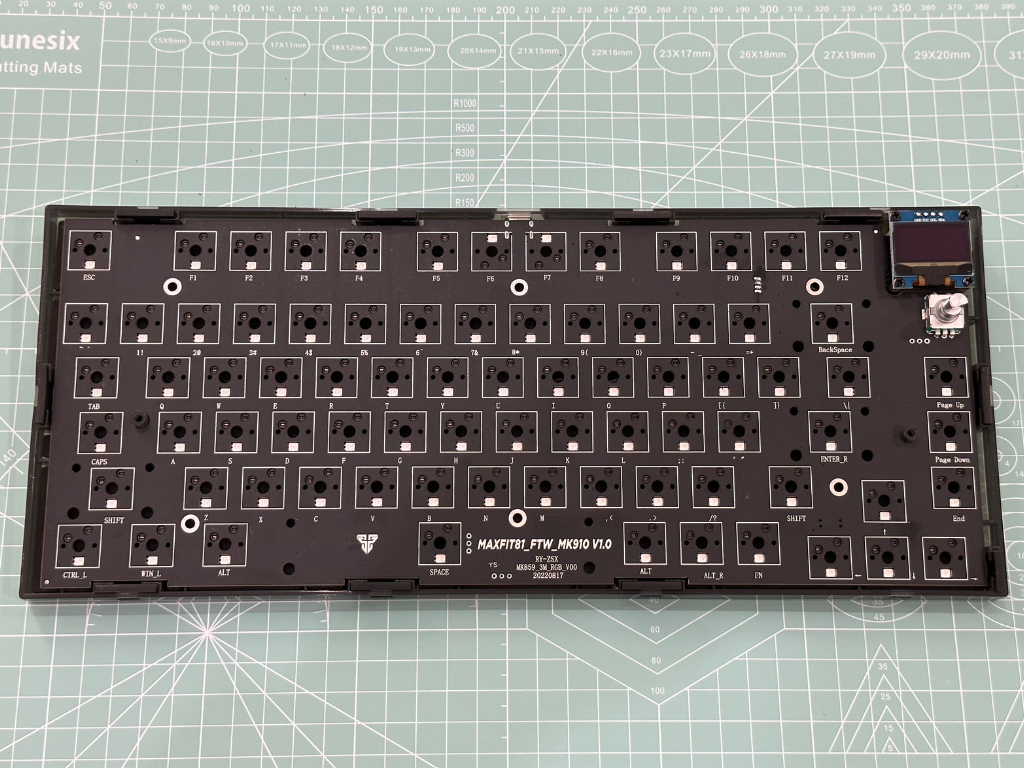

Since the PCB is South Facing, you can use any keycap profile (SA, MT3, OEM, Cherry) without any risk of interference, especially when using Cherry profile keycap.

STABILIZER

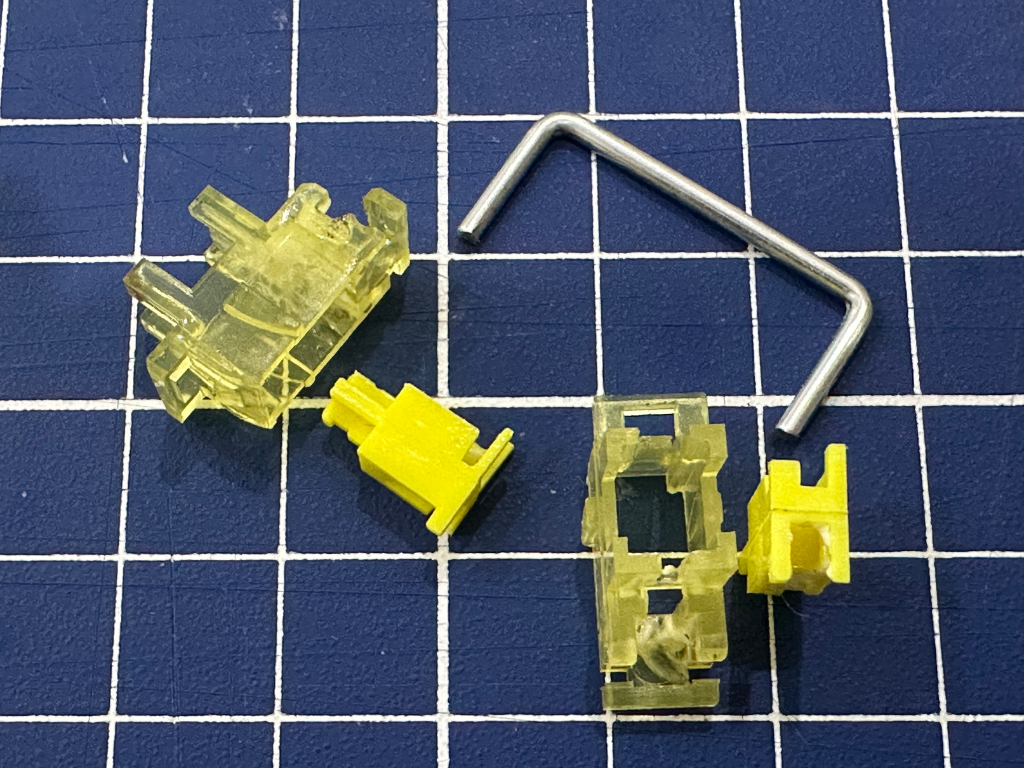

Stabilizers that come with MAXFIT81 are the same as MAXFIT67’s. They need no clipping, only relube if you want to get a customized feel. I relubed the housing and stem with Krytox 205g0. You can relube the wire using Krytox 205g0 or Permatex.

MAXFIT81 supports PCB mount stabilizers, unfortunately the plate cut is not big enough, therefore does not support aftermarket stabilizers like Durock, TX, nor Cherry. I would recommend using the plate mount stabilizer for simplicity and compatibility.

INTERNAL MAXFIT81
WARNING: Opening the case may void warranty. Proceed at your own risk.

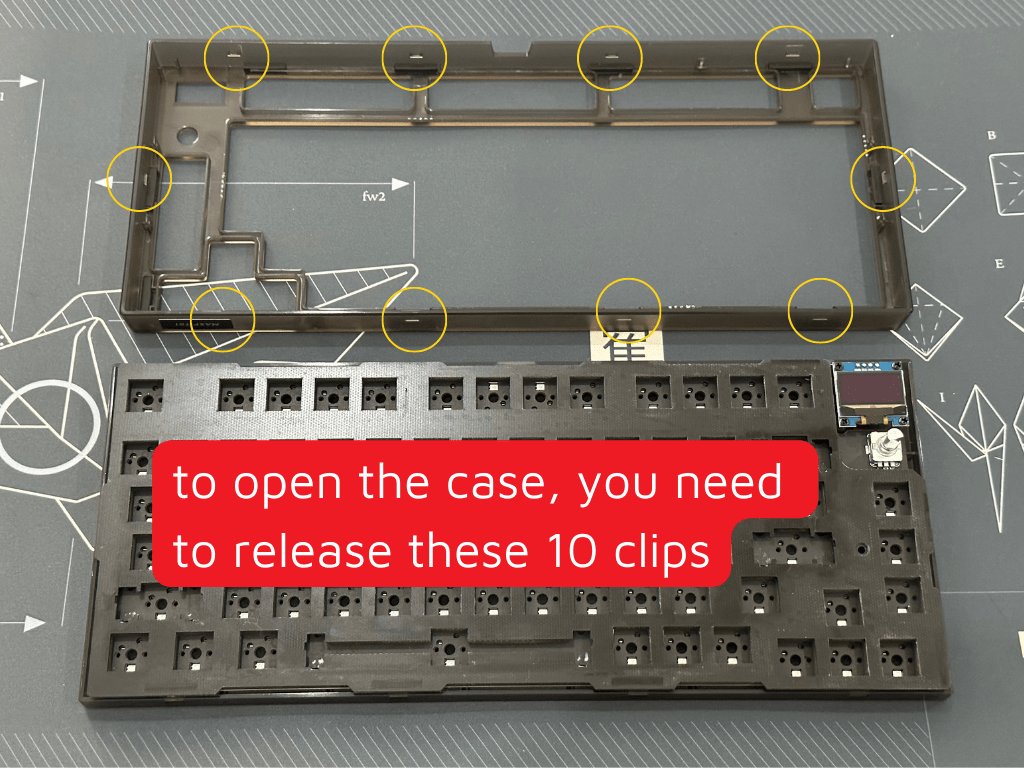

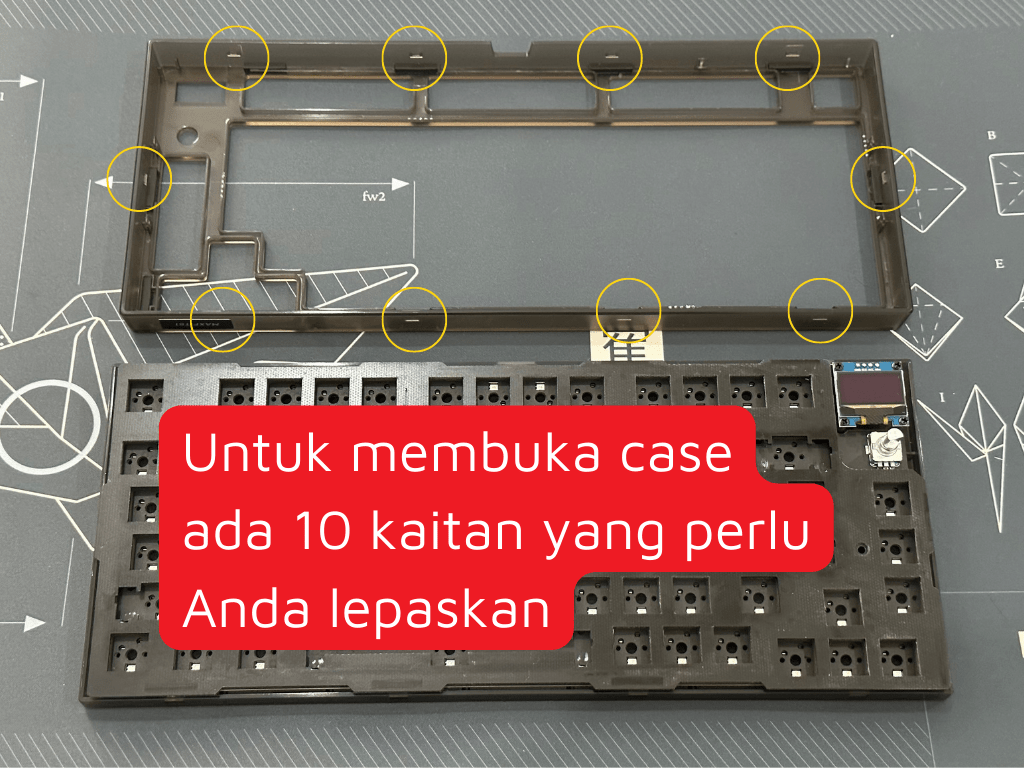

To open the case, you need to release these 10 clips. It is preferable using plastic pick, so you won’t damage the case.

After removing the top case, you can see the layers:

Plate
The plate is made of FR4. It is new and different from earlier iteration of Fantech MAXFIT series keyboards that use steel plate. FR4 makes the keyboard sound lower than using material like steel or aluminum, however it is not as low as using polycarbonate or POM plates.

Plate Foam
The plate foam is made of EVA foam.

PCB Foam
The PCB foam is made of poron. This PCB foam modification is made popular by Owlab keyboards, and can be removed if you don’t like the sound.

PCB
If you are going to lift the PCB from bottom case, please be careful because there are cables connecting the PCB with battery and OLED display.

Underneath the PCB, there is another EVA foam that acts as case foam to fill the space and reduces hollow sounds. If you want to remove the case foam, you need to remove the four screws of OLED display, or cut the foam if you don’t want to unscrew them.

Back to PCB, it is south facing. Only F6 and F7 are north facing to accommodate the USB port. You do not need to worry about interference because it would only occur on the ASDF-Enter row and only if you are using Cherry profile keycap.

PCB is universal hotswap, using CIY+ hotswap sockets.

The knob is also integrated with the PCB.

MOUNTING
MAXFIT81 is a gasket mount keyboard, however it is quite stiff because it uses silicone gasket instead of softer poron gasket. Some people think that gasket mount has to be flex or bouncy, but it does not have to be. The most important function of gasket mount is to give uniformity of feeling across the whole keyboard and make the bottom out feel a bit softer.

If you like stiff gaskets, love using tactile or clicky switch, then MAXFIT81 is for you.

RGB
MAXFIT81 comes with LED case and per key RGB. Since the case is semitransparent, you can enjoy the case lighting. The included manual also covers the details regarding changing the colors.

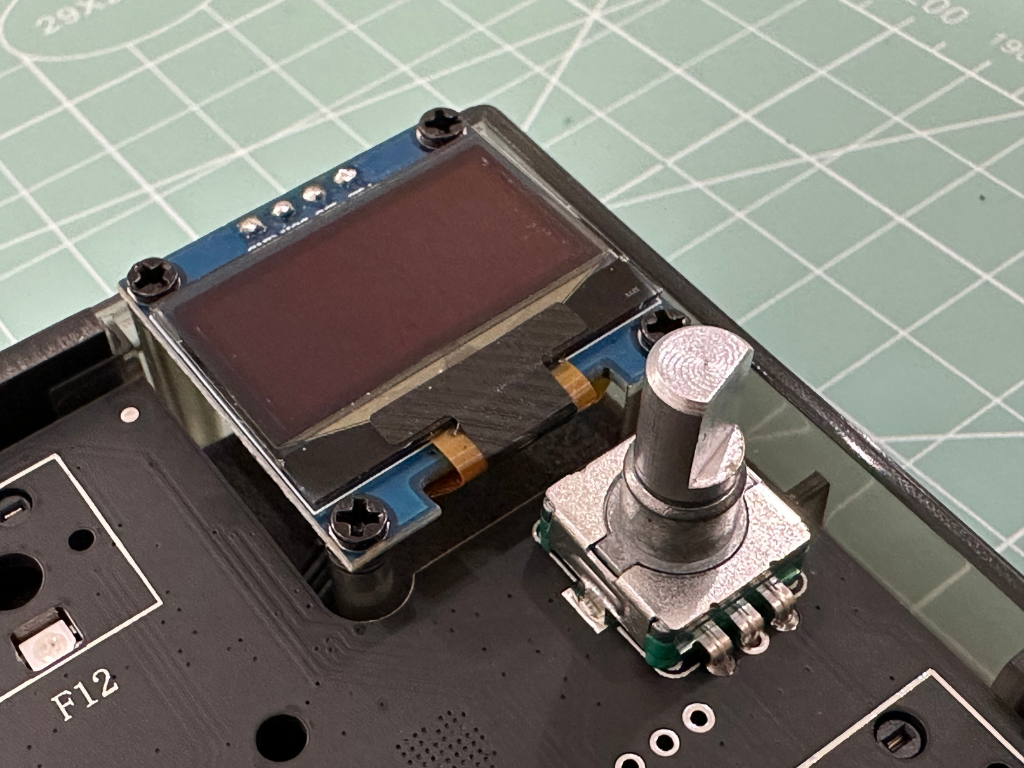

Customizable OLED Display
The most interesting feature of MAXFIT81 is the customizable OLED display.

To cycle through available information on OLED display, press Fn+Left CTRL
1. Date, time, battery capacity, connection
2. Disk capacity
3. CPU temperature
4. Memory
5. Customized Mode Some information like disk capacity, CPU temperature and memory are only available in wired mode.

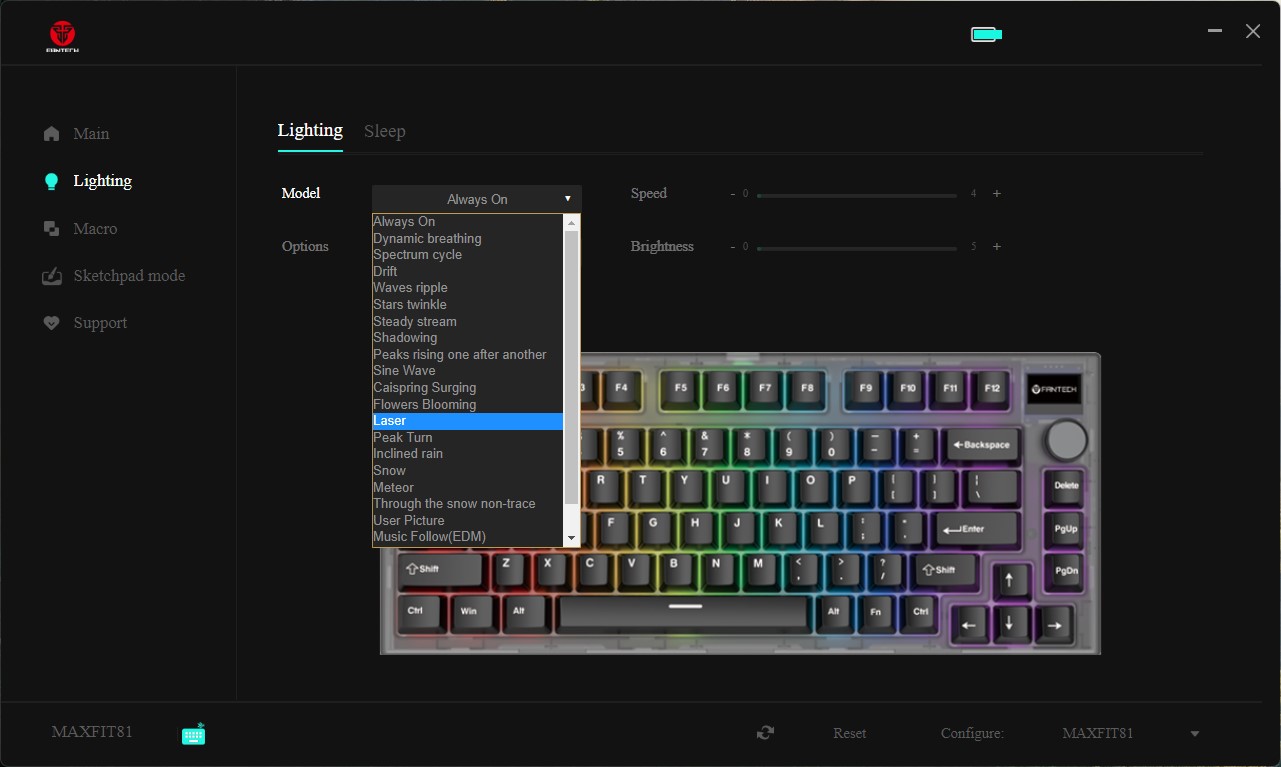

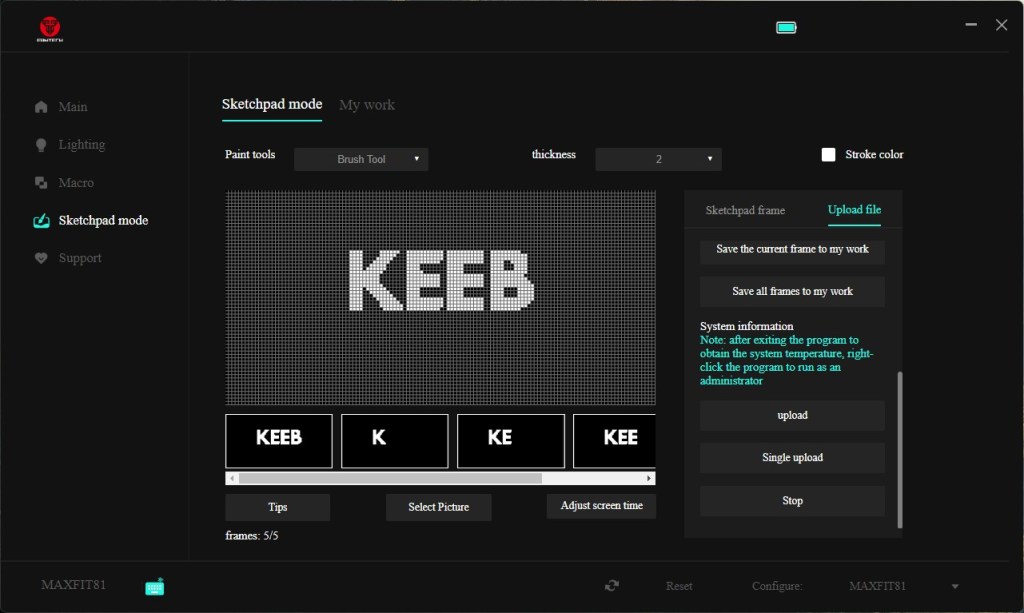

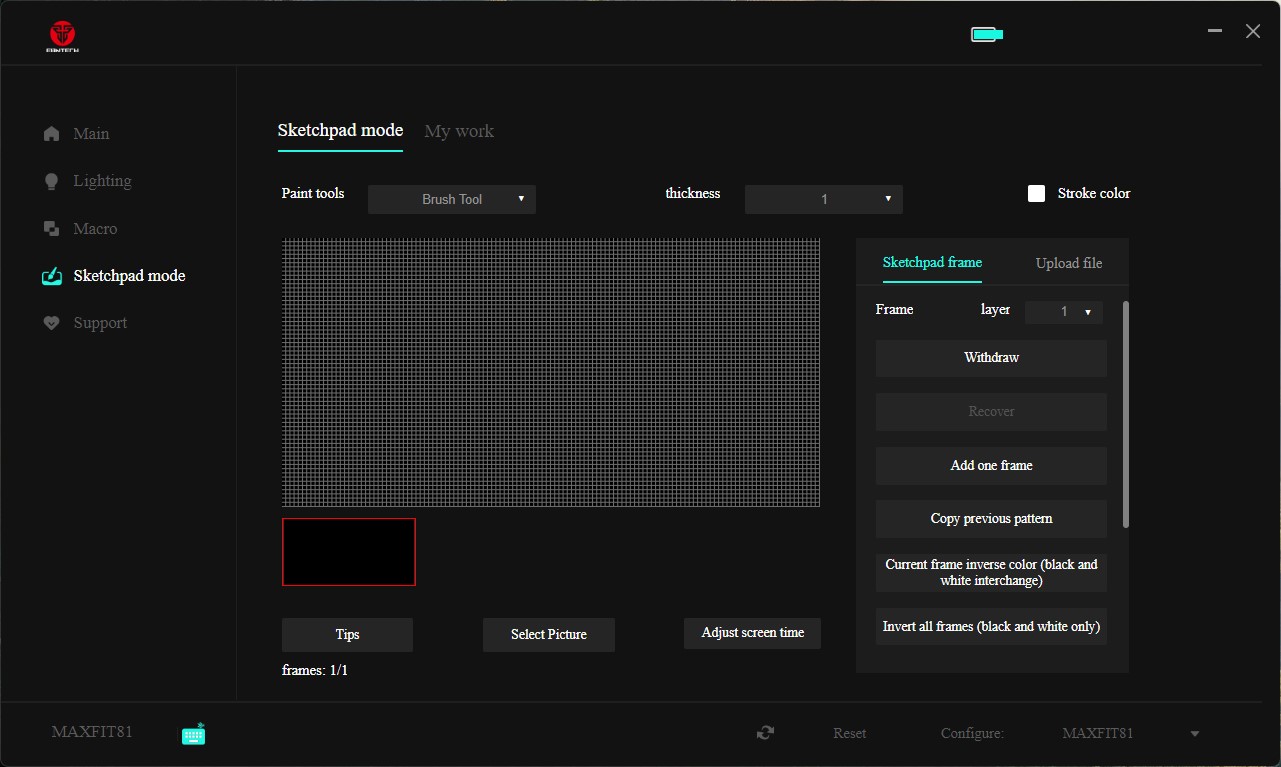

You can customize the OLED display using Fantech Core software. The software can also be used to remap keys and knob function, creating macro, customizing RGB light, etc.

To create animations, you can do it free hand using the software or the easiest route is to prepare the frames in advance using other program, then upload them to the keyboard. If you want to use other application to create the frame, the size of the OLED display is 128px x 64px

AUDIO SOUND TEST
Below are the link to audio sound tests with different switch and keycap:

Thank you for reading.
I hope this article is beneficial for you.

KEEB Getting Better!

Written by:
Inge Santoso

MAXFIT81 – Mechanical Keyboard dengan OLED Display

Awal tahun 2023, Fantech merilis MAXFIT81, mechanical keyboard layout 75% dengan OLED Display. Saya jadi teringat dengan custom mechanical keyboard Satisfaction75 karena bentuknya sangat mirip, walau dari segi harga sangat berbeda karena bahan materialnya. Bagi Anda yang pernah tertarik dengan Satisfaction75 tapi ketinggalan Group Buy atau mengerang melihat harganya, MAXFIT81 mungkin bisa sedikit mengobati.

MAXFIT81 tersedia tanggal 27 Januari 2023. Harga mulai dari 998K. Untuk detail paketnya, silakan ke website Fantech atau marketplace.

Saat artikel ini ditulis, ada harga spesial untuk pre-order tanggal 25 Januari 2023, Pukul 00:00-24:00. Khusus pembelian MAXFIT81 dengan tipe MAXFIT81 FROST WIRELESS PBT + Gateron Pro V2 Switch (1498K) akan mendapatkan Voucher Diskon 100K, khusus pembelian di website Fantech. KODE VOUCHER: MAXFIT81 (PERSEDIAAN & WAKTU TERBATAS)

Beberapa hari lalu, saya mendapat kiriman versi barebone, keyboard dengan stabiliser, tetapi tanpa switch dan keycap. Mari kita lihat bersama-sama.

UNBOXING

Isi:
1. Mechanical Keyboard MAXFIT81 – dengan knob dan OLED display, stabiliser
2. User manual (baca dan simpan karena info tambahan fungsi, semua ada di sini)
3. Kartu Garansi
4. 2-in-1 keycap dan switch puller
5. Kabel USB Type-C – tidak braided
6. Dongle wireless 2.4GHz ada di case, dekat kick out feet

Untuk mengubah dari WIN mode ke MAC mode atau sebaliknya:
Fn+A WIN mode
Fn+S MAC mode

Case seperti MAXFIT61 FROST, semi transparan dengan pilihan warna hitam atau putih. Saya mendapatkan unit yang berwarna hitam dengan knob alumunium yang warnanya hitam kehijauan dan teksturnya agak berbeda dari knob pada MAXFIT67. Jika Anda tidak suka warnanya, Anda juga bisa membeli knob yang cocok di marketplace, bahkan bisa custom knob, misalnya di A2M Garage

Sedangkan untuk fungsi knob, sekarang bukan saja hanya untuk MUTE, VOLUME UP, dan VOLUME DOWN, tetapi Anda bisa gunakan software terbaru dari Fantech, yaitu Fantech Core Software untuk mengubah fungsinya, bahkan bisa membuat makro sendiri.

Ada dua pilihan ketinggian pada kick out feet, jadi bisa disesuikan sudut kemiringan keyboard dengan preferensi Anda.

KONEKTIVITAS dan BATERAI

MAXFIT81 mendukung konektivitas dengan 5 perangkat yang berbeda melalui:
1. koneksi kabel (wired)
2. wireless 2.4Ghz
3. Bluetooth (3 perangkat)

Untuk menggunakan mode wireless 2.4Ghz atau Bluetooth, tombol ON/OFF untuk wireless ada di bawah case.

Bluetooth bisa pairing dengan 3 perangkat, Fn+1/2/3. Contoh proses koneksi Bluetooth yang terlihat pada OLED display bisa Anda lihat di gambar ini.

Bila Anda ingin berganti koneksi dengan perangkat lain, tinggal pencet:
Fn+1/2/3 (koneksi Bluetooth)
Fn+4 (koneksi wireless 2.4Ghz)
Fn+5 (koneksi kabel)

Baterai MAXFIT81 kapasitasnya besar, 4000mAh. Pada OLED display, ada indikator yang menunjukkan daya baterai tersisa berapa persen. Ketika charging, ada animasi baterai sedang mengisi daya.

Kapasitas baterai yang besar ini kemungkinan diperlukan untuk memfasilitasi OLED display supaya wireless bisa tahan lama. Katanya baterai bisa tahan 165 jam pemakaian tanpa lampu RGB, sedangkan dengan lampu RGB menyala bisa sampai 14 jam, tapi tentu saja tergantung pemakaian.

Gunakan daya dari PC atau notebook ketika mengisi baterai dan jangan menggunakan charger yang berkapasitas tinggi atau fast charging. Mungkin prosesnya akan lebih lama, tetapi aman untuk baterai.

KEYCAP dan SWITCH

Saya tidak bisa memberikan review keycap bawaan dari MAXFIT81 karena saya mendapatkan opsi barebone (tanpa switch dan keycap)

Berdasarkan info dari Fantech, akan ada pilihan
1. Barebone (bukan bear bone – nanti seram kalau pakai tulang-tulang beruang)
2. ABS keycaps (seperti keycap MAXFIT61 FROST) + Outemu Switch
3. PBT keycaps (seperti keycap MAXFIT67) + Gateron Pro v2 Switch

Anda bebas memilih keycap set sesuai selera Anda dan bebas memilih profil keycap (SA, MT3, OEM, Cherry, dll) karena MAXFIT81 sudah menggunakan PCB South Facing sehingga aman dari interference ketika menggunakan keycap Cherry Profile.
Sebagai tambahan informasi, tombol F6 dan F7 North Facing untuk mengakomodasi USB port.

Anda juga leluasa untuk memilih menggunakan switch yang disukai karena PCB MAXFIT81 universal hotswap, bisa untuk 3 pin (plate mount) atau 5 pin (PCB mount). Lampu LED juga rata sehingga tidak terbatas menggunakan switch yang mendukung SMD.

Ketika memasang switch di tombol F6 dan F7 perhatikan bahwa arahnya terbalik, jadi jangan disamakan dengan tetangganya.

Pilihan switch yang tersedia bila membeli full set:
1. Outemu Red (linear)
2. Outemu Blue (clicky)
3. Gateron Pro v2 Yellow (linear)
4. Gateron Pro v2 Brown (tactile)
5. Gateron Pro v2 Blue (clicky)

STABILISER

Stabiliser bawaan MAXFIT81 sepertinya sama dengan MAXFIT67, sudah tidak perlu clipping, tapi harus dilube ulang karena lube hanya pada wire dan kurang optimal.

Berhubung unit yang saya dapat sepertinya masih belum final unit, ada serbuk dari plate dan debu menempel pada stabiliser. Akhirnya saya cuci stabiliser menggunakan sabun cuci piring, disikat dengan sikat gigi berbulu halus dan dikeringkan di depan kipas angin (tidak dianjurkan untuk dijemur di bawah sinar matahari). Setelah kering, saya lumasi menggunakan Krytox 205g0, termasuk wire.

Selain stabiliser plate mount, PCB MAXFIT81 support stabiliser PCB mount. Problemnya sama dengan GT-65 yang saya review belum lama ini, yaitu housing stabiliser yang tersedia di pasaran seperti Durock, TX, dan Cherry, tidak muat di plate. Mungkin harus cari stabiliser PCB mount yang housingnya cocok dengan plate. Menurut Fantech, stabiliser screw in dari CIY bisa muat.

Jika Anda menggunakan stabiliser PCB mount, ingat lubang yang besar untuk pengait, sedangkan lubang yang kecil adalah untuk baut. Jangan sampai terbalik.

Satu kendala lagi ketika menggunakan stabiliser PCB mount adalah PCB foam yang tidak ada potongan untuk stabiliser, jadi ketika memasang stabiliser, PCB foam bergeser dan lubang switch jadi tidak pas. Selain itu, mungkin agak lebih sulit memasang stabiliser karena ada ganjalan dari foam, jadi pastikan pengait stabiliser masuk dengan sempurna supaya tidak terlepas.

Jika ingin memotong PCB foam (lembaran PE foam mod), bisa lihat contohnya di bawah ini

INTERNAL MAXFIT81

PERHATIAN: MEMBUKA CASE biasanya akan MENGHANGUSKAN GARANSI
Sebelum Anda membuka case, pastikan Anda sudah siap menghanguskan garansi dan menerima konsekuensinya bila ada masalah di kemudian hari.

Setelah melepas top case, Anda akan lihat plate dari MAXFIT81 – sama sekali tidak ada baut untuk stand off yang perlu dibuka untuk melepas lapisan-lapisan sampai ke bottom case.

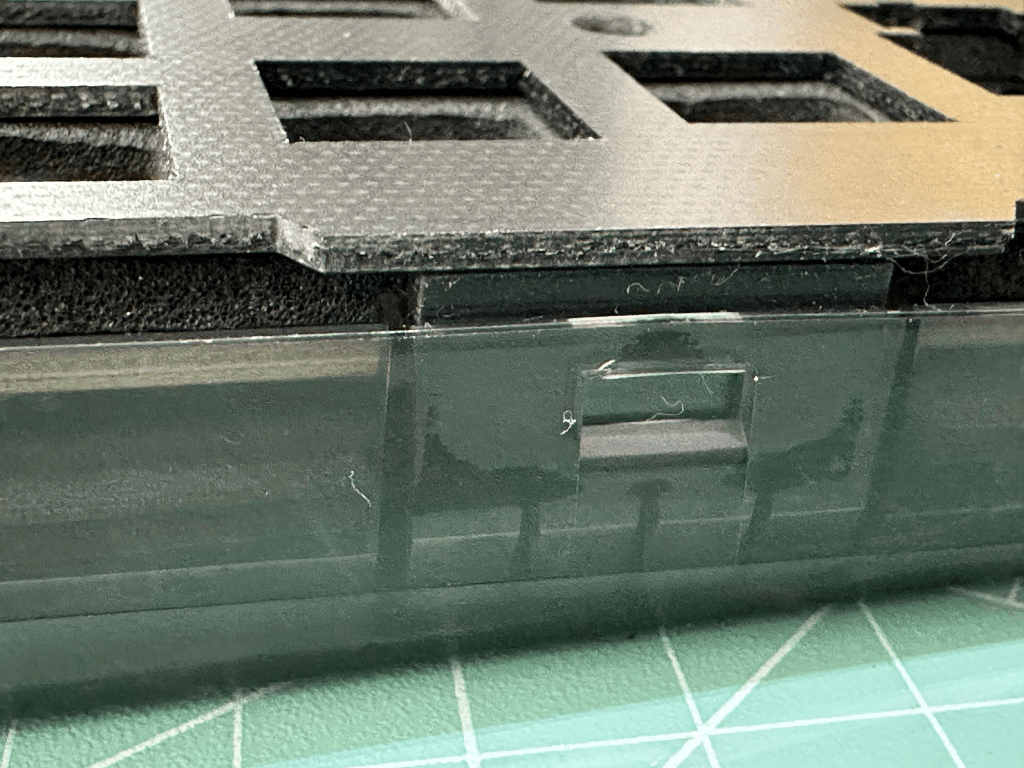

Pertama adalah plate yang terbuat dari FR4, jadi sudah tidak menggunakan plate besi seperti keyboard-keyboard sebelumnya. Sepertinya brand lokal sudah mulai eksperimen dengan bahan plate yang berbeda, seperti polycarbonate, FR4, dll. Menggunakan FR4 membuat suara jadi lebih low pitch daripada menggunakan steel atau alumunium, tapi tidak serendah POM atau PC.

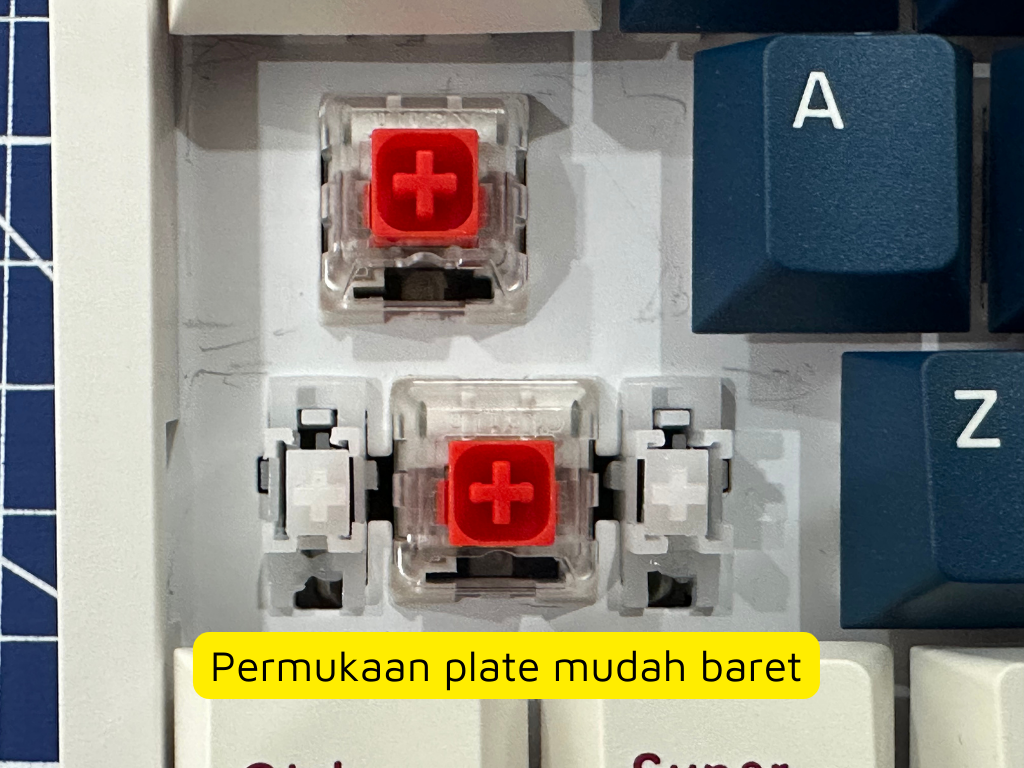

Potongan dari plate agak kurang rapi pada unit saya, kemudian agak kotor dan berdebu. Akhirnya saya mencuci plate dengan sabun supaya benar-benar bersih, kemudian saya keringkan menggunakan microfibre cloth supaya tidak ada serat-serat tertinggal dan menyangkut di bagian potongan yang kurang halus.

Kedua, plate foam yang terbuat dari EVA foam. Ada yang mencoba melepas EVA foam untuk menambah flex, tetapi menurut saya, efeknya tidak ada terlalu terasa kalau semua switch sudah dipasang.

Ketiga, setelah mengangkat EVA foam, ada PCB foam atau yang sering disebut PE foam mod. Mod ini pertama kali dipopulerkan oleh Owlab di Jelly Epoch dan makin lama makin banyak yang menggunakan foam mod ini. Kalau keyboard Anda tidak datang dengan lembaran foam ini, Anda bisa menggunakan switch pad.

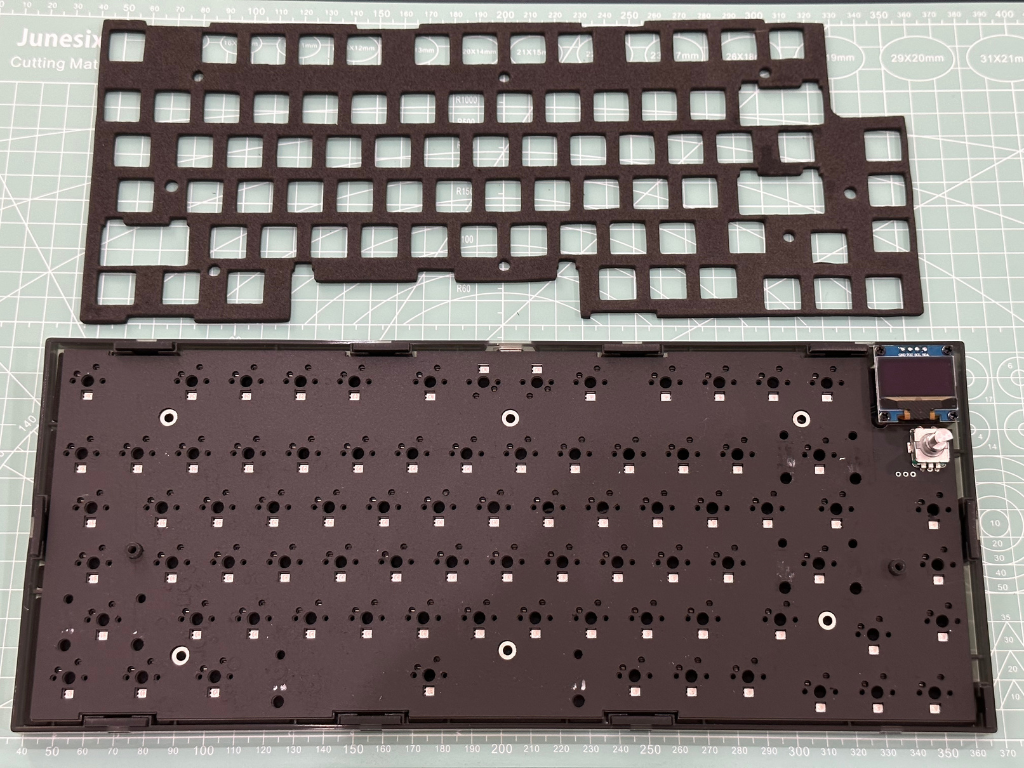

Keempat, PCB. Bila hendak mengangkat PCB dari bottom case, harap berhati-hati karena ada kabel yang menghubungkan PCB dengan baterai dan OLED display.

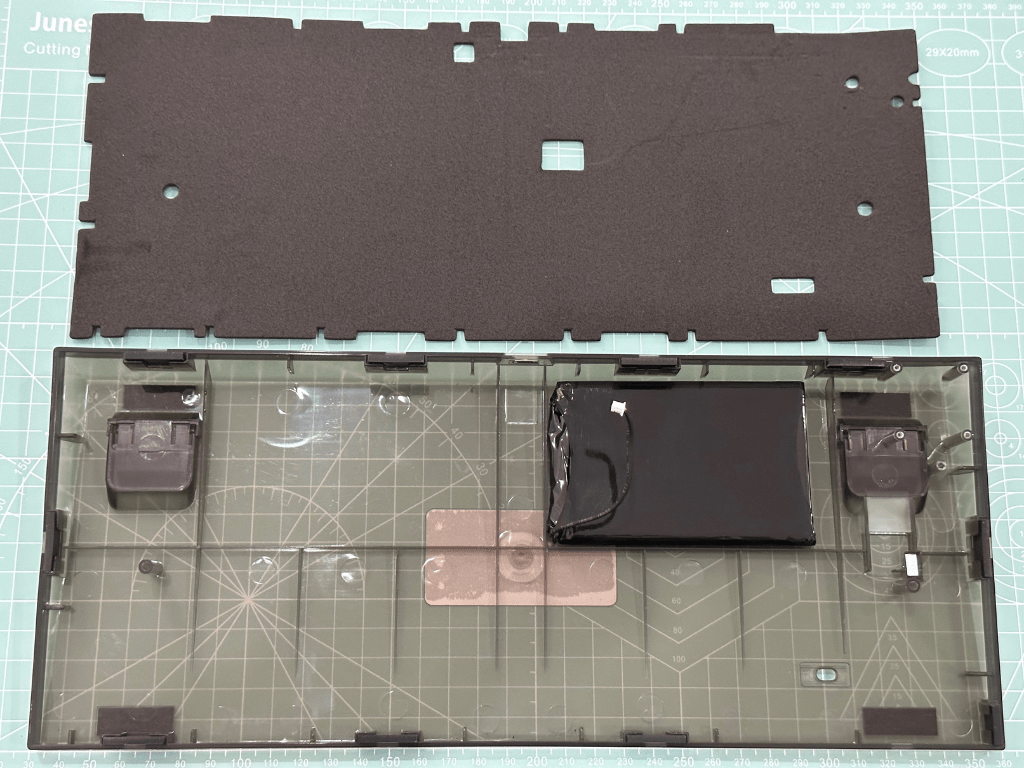

Di bawah PCB masih ada selembar EVA foam dengan ketebalan 2 mm sebagai case foam. Untuk melepaskan case foam, Anda butuh melepaskan 4 baut di OLED display.

PCB

PCB sudah South Facing, hanya F6 dan F7 saja yang masih North Facing. Anda tidak perlu kuatir apakah F6, F7 akan interference karena ini ada di row 1, sedangkan interference hanya di deretan ASDF-Enter yang menggunakan Cherry profile keycap.

PCB universal hotswap dan menggunakan hotswap socket CIY+.

Knob juga terintegrasi pada PCB.

MOUNTING

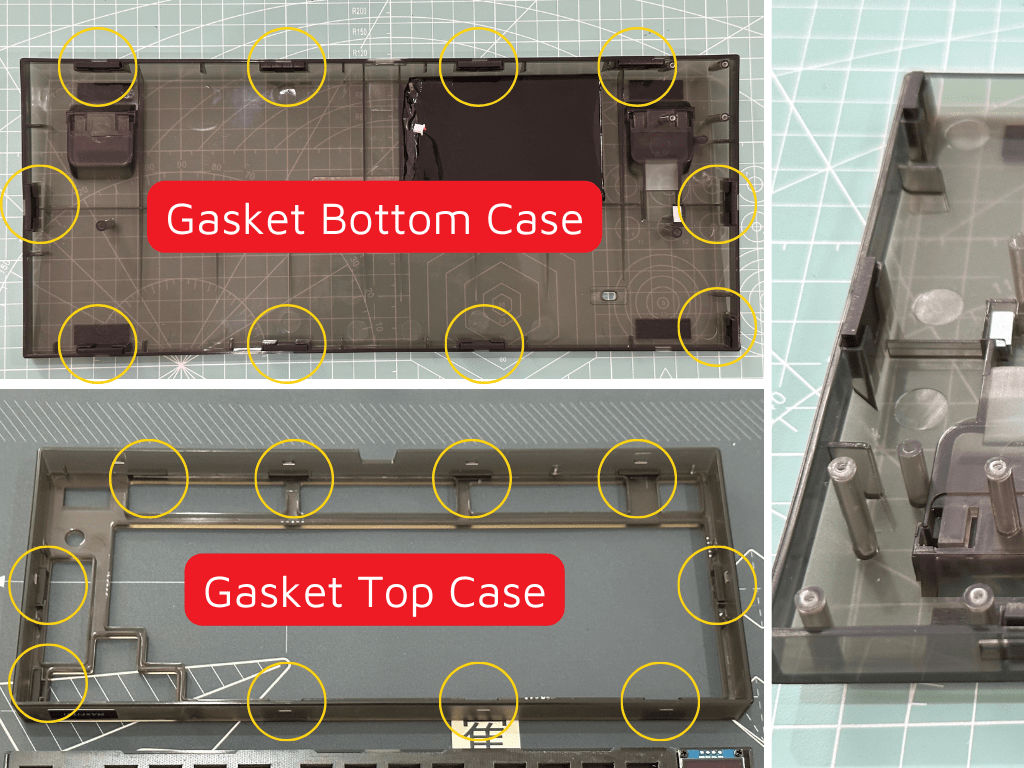

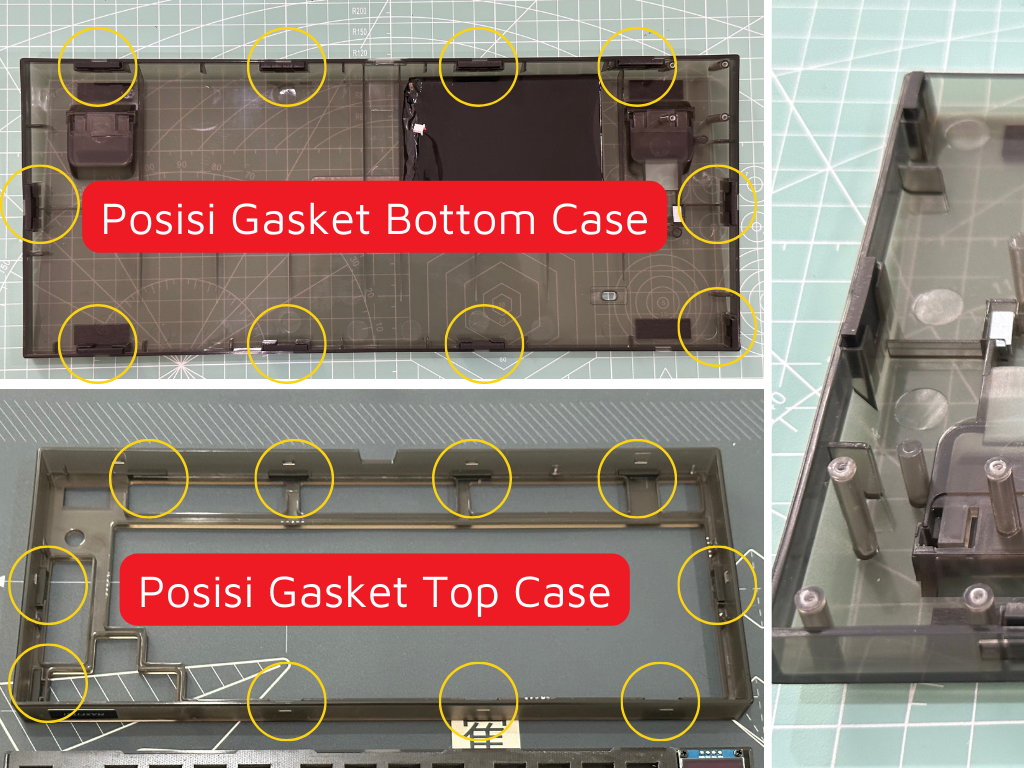

Untuk mounting sudah menggunakan gasket, tapi cenderung stiff karena menggunakan silicon. Saya sudah jelaskan pada artikel-artikel sebelumnya bahwa gasket itu belum tentu bouncy seperti trampolin, tetapi fungsinya membuat feel lebih seragam dan ada rasa “empuk” ketika bottom out.

Bagi Anda yang lebih suka stiff gasket atau suka menggunakan switch tactile atau clicky, MAXFIT81 cocok buat Anda.

Saya memilih untuk memasang switch tactile, Jwick T1 Tactile switch yang sudah dilube dengan Krytox 203g0 dan GPL104 pada per. Setelah itu menggunakan keycap dengan profil MT3, Susuwatari.

Toki? Silakan dengar audio di bawah ini.

RGB

MAXFIT81 ada LED case. LED pada case memang tidak bisa berpendar rata, lebih ke titik-titik lampu. Jumlahnya di sekeliling case ada 20 titik lampu.
Untuk memilih mode LED case: Fn+M, sedangkan memilih warna Fn+,
Kecerahan LED case Fn+.
Kecepatan LED case Fn+/

Sedangkan untuk RGB per key:
Pilihan mode RGB Fn+Del
Pilihan warna RGB Fn+Pg Up
Pergantian arah RGB Fn+Pg Down (tidak semua mode bisa, tergantung mode yang dipilih)
Kecerahan RGB Fn+Arrow UP atau Fn+Arrow DOWN
Kecepatan RGB Fn+Arrow LEFT atau Fn+Arrow RIGHT


OLED DISPLAY dan SOFTWARE

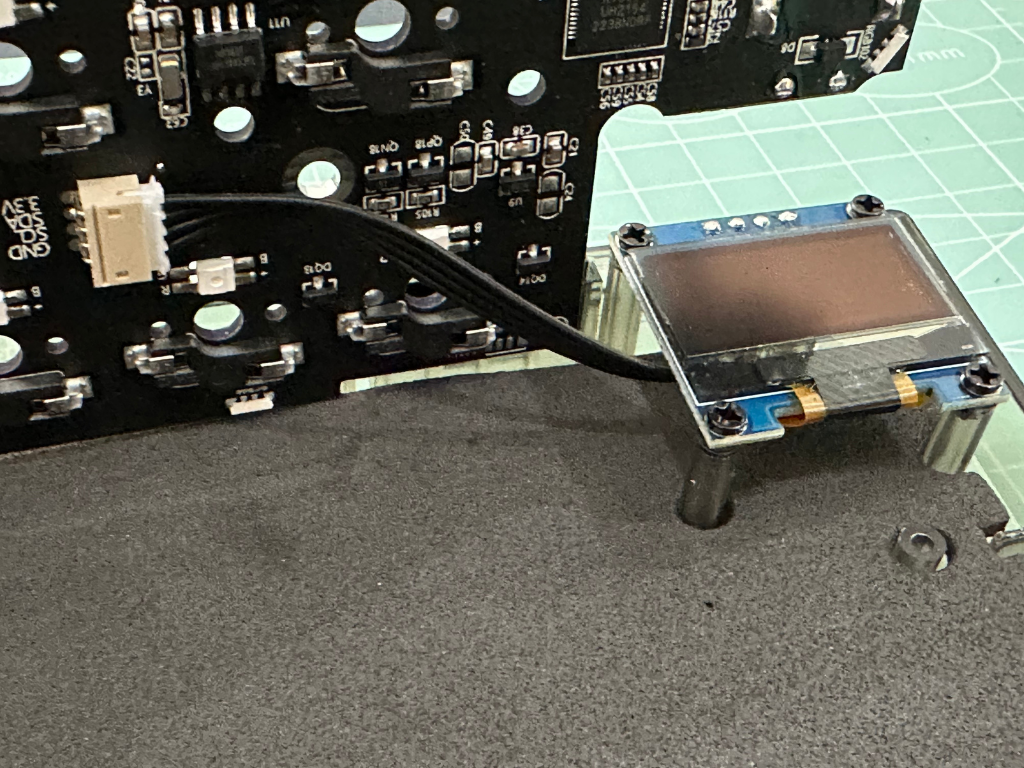

Fitur paling menarik dari MAXFIT81 adalah OLED display. Untuk mengganti tampilan OLED, Anda bisa menekan Fn+Control(Kiri).

Display bawaan:
1. Tanggal, Waktu, Kapasitas Baterai, Koneksi
2. Kapasitas Disk
3. Temperatur CPU
4. Memory
5. Custom

Anda bisa berkreasi sendiri dengan mengimpor gambar atau GIF, bahkan menggambar langsung dari software yang telah disediakan.

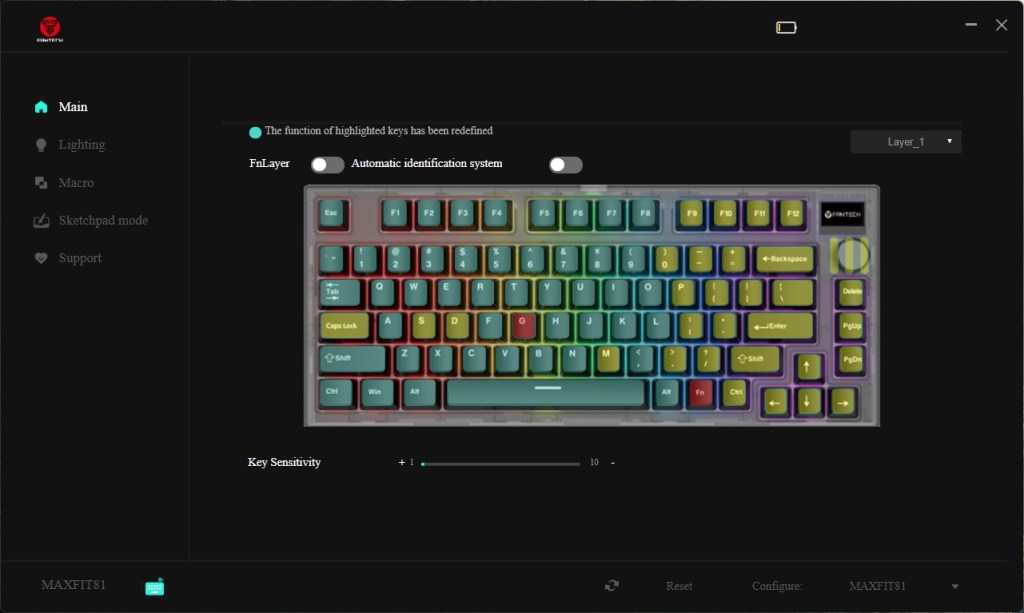

Software MAXFIT81 menggunakan Fantech Core, software terbaru untuk mendukung dan mengintegrasi produk Fantech. Software bisa digunakan untuk re-map tombol sesuai keinginan, membuat macro, mengatur RGB lighting, dll.

Untuk MAXFIT81, salah satu yang paling penting adalah untuk berkreasi mengubah tampilan di OLED display. Saya mencoba membuat animasi KEEB, membuat GIF, kemudian upload GIF. Sayangnya video animasinya di kamera saya kabur sekali, tetapi IRL sangat menarik.

Untuk memudahkan proses animasi, Anda bisa buat dulu di luar aplikasi ini dengan ukuran 128px X 64px, kemudian upload ke software.

Keyboard MAXFIT81 dipasarkan dengan tagline #PerfectlyProductive. Menurut saya, dengan adanya OLED display yang bisa dikustomisasi dari software, tagline yang lebih cocok adalah #PerfectlyCreative. Saya senang sekali coba-coba berbagai animasi di OLED display ini, sungguh menggali kreativitas.

Why not both? #PerfectlyProductive AND #PerfectlyCreative


Berikut audio sound test dengan konfigurasi switch yang berbeda:

Switch: Kailh Box White (clicky) kondisi stock
Keycap: MT3 Susuwatari

Switch: SP Star Luminous Lubed and Filmed
Keycap: Xiami PBT


Terima kasih sudah membaca sampai akhir. Semoga artikel ini bermanfaat buat Anda.

Anda bisa follow IG @keebmechanicalkeyboard untuk mendapatkan tutorial dan informasi seputar hobi mechanical keyboard.

Ingat juga mampir ke KEEB untuk mendapatkan perlengkapan modifikasi, mulai dari lube, stemholder, kuas, EVA foam, switch, dll. Silakan chat melalui DM IG atau chat Tokopedia KEEB untuk konsultasi kebutuhan modifikasi Anda.

Terima Kasih!
KEEB Getting Better!

Written by:
Inge Santoso

VORTEXSERIES GT-65 GASKET MOUNTED MECHANICAL KEYBOARD – REVIEW

Pada 15 Desember 2022, Vortexseries merilis GT-65, mechanical keyboard 65% tiga koneksi dengan knob dan gasket mount.

Beberapa reviewer dan streamer bahkan mengatakan ini adalah BEST keyboard prebuilt di tahun 2022. Saya penasaran apakah memang fitur-fitur di Vortexseries GT-65 membuatnya layak dinobatkan sebagai best keyboard prebuilt 2022 dan berapa lama bertahan di tahun 2023 sebelum ada yang melibasnya.

Saat ini Anda bisa mendapatkan Vortexseries GT-65 mulai dari Rp790.000-1.250.000 tergantung dari konfigurasi switch yang dipilih.

UNBOXING

Saya mendapat unit Vortexseries GT-65 dengan keycap Black Crimson, Switch Aflion Blue Sky v2.

Isi kotak:
– Mechanical Keyboard Vortexseries GT-65
– User Manual
– 2-in-1 switch dan keycap puller
– coiled cable USB type-C dengan aviator
– dongle untuk wireless 2.4Ghz ada pada case

Untuk opsi barebone, Anda akan mendapat keyboard GT-65, manual, 2-in-1 switch dan keycap puller, coiled cable, stabiliser, TANPA switch, TANPA keycap. Cocok buat Anda yang sudah punya switch dan keycap.

WIN mode atau MAC mode
Untuk mengubah MAC mode dan WIN mode, sekarang ada slider di dekat USB port. Seharusnya ini akan mengurangi pertanyaan mengapa ALT dan WIN tertukar karena tidak sengaja memencet kombinasi tombol yang mengubah mode keyboard dari WIN ke MAC. Sayangnya untuk software keyboard, belum ada untuk versi MAC.

CASE

Vortexseries GT-65 hanya ada warna hitam. Sudut-sudut case tidak ada yang tajam, semua ada lengkungan. Case terasa halus ketika dipegang, tapi lumayan aman dari bekas sidik jari, bukan fingerprint magnet. Kecuali kalau tangan Anda ketika memegang memang berminyak seperti tangan saya ketika habis lubing stabiliser dan memegang GT-65 di bawah ini.

Ada dua pilihan ketinggian pada kick out feet, jadi silakan mengubah sudut kemiringan keyboard sesuai preferensi Anda.

KONEKTIVITAS dan BATERAI

GT-65 ada 3 pilihan konektivitas:
1. wired (menggunakan kabel USB Type-C)
2. wireless 2.4GHz menggunakan dongle
3. Bluetooth 5.0 yang bisa pairing dengan 3 perangkat

Untuk menggunakan wireless 2.4Ghz, geser slider di belakang ke arah kiri yang bertuliskan 2.4G. Gunakan dongle yang tersimpan di case, tancapkan ke USB port pada PC atau notebook Anda, kemudian tekan Fn+R agak lama untuk memasuki mode pairing dan lampu indikator berwarna putih akan berkedip cepat. Jika sudah terkoneksi, maka lampu indikator akan berhenti berkedip dan menyala berwarna putih.

Sedangkan Bluetooth bisa pairing dengan 3 perangkat dengan Fn+Q/W/E. Untuk memasuki pairing mode, tekan Fn+Q/W/E agak lama, lampu indikator akan berkedip merah/hijau/biru dengan cepat. Buka koneksi Bluetooth pada perangkat dan pilih Vortexseries GT-65. Jika sudah terkoneksi, lampu indikator akan berhenti berkedip. Untuk berpindah koneksi dengan perangkat yang berbeda, cukup tekan Fn+Q/W/E dengan cepat.

Saya merasa sangat terbantu dengan koneksi Bluetooth, biasanya saya set Fn+Q untuk PC, Fn+W ke iPad, Fn+E ke notebook.

Baterai GT-65 kapasitasnya cukup besar, yaitu 3000mAh, lebih besar dari GT-8 Smokey di 2200mAh.
Bila baterai butuh charging, lampu indikator akan berkedip merah. Lampu indikator baterai berwarna merah ketika mengisi daya dan berubah menjadi hijau ketika sudah penuh.

Ketika menambah daya atau charging, gunakan daya dan kabel dari komputer. Jangan menggunakan adaptor atau charger berkapasitas tinggi atau fast charging.

KEYCAP

Keycap bawaan GT-65 adalah PBT doubleshot CSA profile. Ada dua pilihan warna, Black Orange atau Black Crimson.

Saya sudah pernah bahas dan bandingkan keycap ini dengan keycap Vortexseries yang lain pada artikel Upgraded Vortexseries GT-8 Smokey Black Edition.

Saya tidak akan bahas panjang lebar lagi di artikel ini.

Bila Anda ingin mengganti keycap dengan yang Anda suka, Anda bebas memilih mulai dari yang paling tinggi seperti SA sampai Cherry profile yang paling pendek. Anda tidak perlu kuatir dengan interference dengan keycap Cherry profile karena GT-65 menggunakan South Facing PCB.

KNOB

Knob GT-65 berbeda dengan knob keyboard Vortexseries yang lain seperti GT-8, GT-6, ukurannya lebih kecil. Walaupun Anda bisa menggunakan knob yang lain, tapi memang secara estetika, jadi terlalu besar dan kurang simetris.

Fungsi dari knob ketika ditekan MUTE, diputar searah jarum jam VOLUME UP, melawan arah jarum jam, VOLUME DOWN.

STABILISER

Stabiliser bawaan Vortexseries GT-65 adalah Durock plate mount v2. Pada halaman produk dituliskan hanya Durock v2 yang seringkali diasumsikan sebagai Durock PCB screw-in v2.

Walaupun sudah ada pelumas pada stabiliser untuk meminimalkan rattle, jika ingin optimal, Anda perlu melumasi ulang karena pelumas hanya ada pada wire, sedangkan di dalam housing dan sisi luar stem masih kering. Anda tidak perlu clipping kaki stem, cukup lumasi housing dan stem menggunakan Krytox 205g0, sedangkan wire bisa dilap dulu, kemudian lumasi dengan Krytox 205g0, Krytox XHT-BDZ atau Permatex.

Melepas dan memasang stabiliser pada spacebar GT-65 tidak semudah biasanya karena terganjal plate foam. Jadi mungkin Anda perlu agak menekan wire ke plate foam baru geser ke dalam sampai wire berada di sela-sela foam.

Salah satu hal menarik dari GT-65 adalah opsi menggunakan stabiliser PCB mount, clip in atau screw in. Jadi pada PCB GT-65, ada lubang untuk memasang stabiliser PCB mount.

Apakah bisa pakai semua jenis stabiliser PCB mount? Sayangnya belum bisa karena ada kendala pada plate. Jadi plate didesain untuk ukurannya pas dengan stabiliser Durock plate mount dan ternyata terlalu sempit untuk stabiliser PCB mount yang ada di pasaran saat ini.

Pada saat artikel ini ditulis, stabiliser PCB mount yang bisa dipasang di GT-65 adalah merk Cherry dan TX. Sedangkan stabiliser Durock v2 housingnya terlalu besar sehingga ketika dipasang, stabiliser tidak bisa bergerak naik turun.

Perbedaan ukuran housing:
Durock plate mount: 6.4 mm
Cherry screw in / clip in: 6.5mm
Durock screw in: 6.7 mm
TX clip in: 6.7 mm (tapi entah kenapa menurut orang-orang stabiliser masih bisa bergerak)

Berikut foto PCB GT-65 dengan lubang untuk stabiliser PCB mount. Jadi lubang yang lebih besar, saya beri tanda warna kuning, adalah untuk pengait stabiliser, sedangkan lubang yang lebih kecil (warna merah), biasanya untuk clip in atau bautnya.

Beberapa tips ketika menggunakan stabiliser PCB mount:
1. Pastikan membeli stabiliser yang cocok dengan PCB-nya, 1.2 mm atau 1.6 mm (GT-65 menggunakan 1.6 mm)
2. Memasang pada lubang yang tepat dan tidak terbalik
3. Pasang washer ketika memasang baut
4. Memutar baut secukupnya sampai stabiliser terpasang dengan sempurna, tidak ada gap antara housing stabiliser dan PCB
5. Tes menggunakan switch dan keycap untuk memastikan tidak ada rattle, ticking, dll. sebelum memasang plate dan switch lainnya

PERHATIAN: mengganti stabiliser menjadi PCB mount akan menghanguskan garansi karena butuh membuka baut yang ada segel stiker Vortexseries. Biasanya terletak di dekat shift kiri.

SWITCH

Ada lima pilihan switch untuk GT-65, beda switch, beda harga.

Switch yang tersedia:
1. Gateron Brown (tactile) 990K
2. Gateron Yellow (linear) 990K
3. Jwick Ultimate Black Smokey (linear, prelube) 1.100K
4. Jwick T1 Smokey (tactile, prelube) 1.100K
5. Aflion Blue Sky v2 (linear, prelube, long pole, SMD support) 1.250K

PCB GT-65 universal hotswap, Anda bisa menggunakan switch 3-pin (plate mount) atau 5-pin (PCB mount). Lampu LED juga rata sehingga tidak perlu kuatir apakah switch ada lubang LED.

Aflion Blue Sky v2 sepertinya sedang naik daun karena pada saat penulisan artikel ini sudah habis, sold out. Walaupun switch ini sudah prelube dari pabrik, sebaiknya Anda lube ulang menggunakan Krytox 205g0 pada stem dan housing, serta menggunakan Krytox GPL105 untuk per. Hasilnya feel dan suara akan lebih optimal.

Bagi saya switch ini terasa terlalu ringan, jadi saya mengganti per-nya dengan TX spring extra long 18mm 67g sesuai preferensi saya. Bila Anda suka suatu switch, tetapi terasa terlalu berat atau ringan, sebenarnya pilihan termudah dan murah adalah membeli spring/per sesuai preferensi Anda.

RGB dan SOFTWARE

VortexSeries GT-65 dilengkapi dengan RGB dengan berbagai mode. Untuk selengkapnya, Anda bisa atur melalui software yang dapat diunduh di https://vortexseries.net/support-and-software/

Untuk menggunakan software, Anda harus dalam mode wired, memakai kabel.

Software GT-65 lebih lengkap dan lebih bisa disesuaikan daripada sebelumnya. Bahkan ada pilihan untuk Momentary Fn atau Toggle Fn. Saya memang jarang menggunakan fungsi-fungsi khusus, tetapi mungkin Anda butuh untuk customise Fn layer sesuai keinginan Anda.

Siapa tahu upgrade berikutnya akan menggunakan QMK/VIA/VIAL? Mari kita tunggu.

INTERNAL GT-65

PERHATIAN: MEMBUKA CASE biasanya akan MENGHANGUSKAN GARANSI
Sebelum Anda membuka case, pastikan Anda sudah siap menghanguskan garansi dan menerima konsekuensinya bila ada masalah di kemudian hari.

Untuk membuka case GT-65 Anda butuh melepaskan kaitan pada top case dan bottom case. Ada 10 titik kaitan. Ingat untuk melepas knob sebelum melepas top case.

Harap diperhatikan ketika mau mengangkat plate dan PCB dari bottom case karena ada tiga kabel yang menghubungkan PCB dengan daughter board di bottom case.
1. kabel ke daughter board USB port, wireless option, MAC/WIN mode
2. kabel baterai
3. kabel knob

Pastikan berhati-hati ketika melepaskan kabelnya dan ketika memasang kembali, arahnya sudah benar sehingga tidak ada pin yang bengkok.

PCB

PCB dari GT-65 south facing, universal hotswap, LED rata. Untuk hotswap socket menggunakan Kailh hotswap socket. Kualitasnya jelas lebih bagus daripada Outemu hotswap socket di GT-6.

PLATE dan FOAM

Anda bisa melihat pada gambar, ada tambahan lapisan: PCB – PE foam – Poron plate foam – PC plate.

Makin ke sini, semakin banyak foam. Tidak dipungkiri memang cukup banyak yang menyukai suara foam board. Kali ini Vortexseries menambah PE foam mod pada GT-65. PE foam yang digunakan tebalnya 0.3 mm.

Sedangkan plate foam yang biasanya terbuat dari EVA foam, sekarang juga upgrade menggunakan poron dengan ketebalan 2.6 mm.

Belum lagi menggunakan PC (polycarbonate) plate yang mendukung suara foam board, serta memberikan extra flex atau kelenturan. PC plate pada GT-65 juga sudah dibuat di pabrik dan potongannya rapi dan halus, bukan potongan manual seperti GT-6 yang perlu diamplas-amplas.

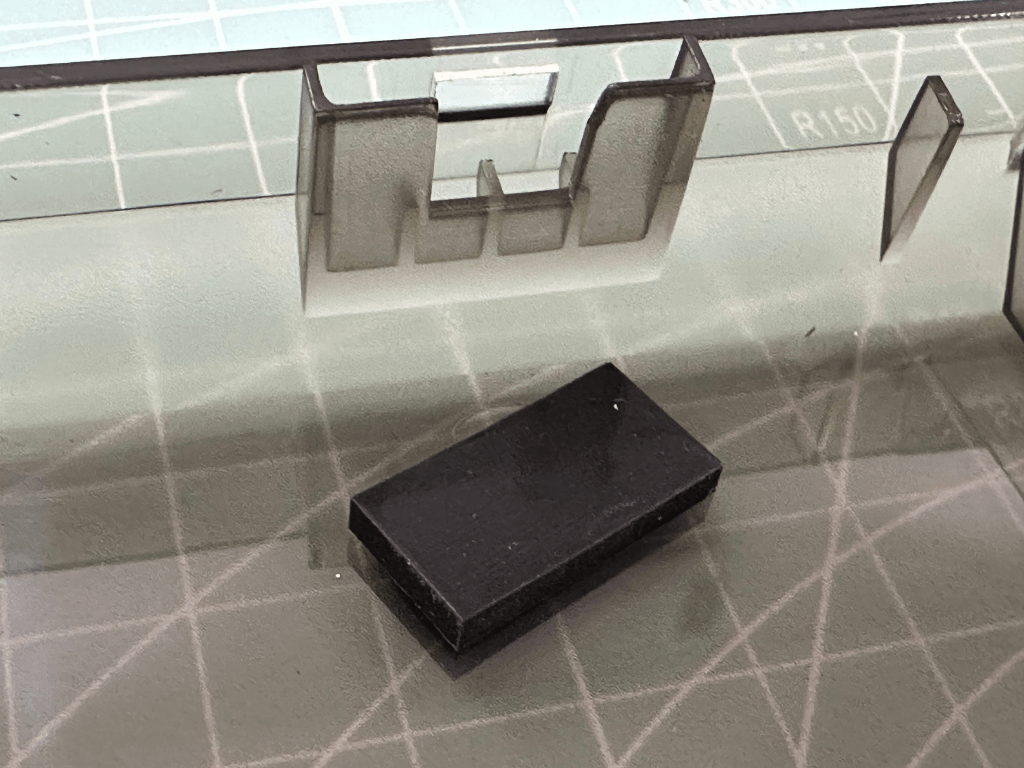

Demi kelenturan dan efek trampolin, bahkan case foam juga tidak menggunakan EVA foam lagi, tetapi busa yang lebih empuk dan tidak padat sehingga tidak menahan PCB ketika terjadi flex.

MOUNTING

Akhirnya Vortexseries meluncurkan mechanical keyboard yang benar-benar gasket mount. Saya salut dengan upaya untuk bangkit dan belajar dari seri GT sebelumnya karena mungkin banyak yang kecewa ketika mounting GT-8 dan GT-6 masih belum dikategorikan gasket mount.

Saat ini memang banyak pengguna yang terpincut dengan gasket mount dan ingin beranjak dari tray mount. Biasanya mereka melihat custom keyboard gasket mount yang flex sampai kadang-kadang seperti trampolin dan tertarik untuk merasakan ini di keyboard prebuilt. Akhirnya Vortexseries mengeluarkan GT-65 untuk memenuhi keinginan ini.

Apakah gasket mount adalah mounting terbaik? Kembali lagi ke preferensi masing-masing pengguna. Ada yang suka gasket, ada yang suka top mount, ada yang suka pakai o-ring, dll. Gasket mount juga tidak berarti harus super flex bagai trampolin seperti yang sering diasumsikan oleh orang-orang yang baru masuk di hobi mechanical keyboard. Padahal yang penting ketika menggunakan gasket mount adalah efek bantalan (cushioning), ketika menekan tombol ada rasa “empuk” dan biasanya suaranya lebih seragam dan bersih.

Saya yakin bahwa ke depannya akan semakin banyak pilihan mounting yang menarik karena orang terus berinovasi.

Apakah ada kekurangan dari GT-65? Pada unit saya, case kelihatan agak sedikit melengkung. Saya tidak perhatikan apakah ini terjadi setelah saya melepas case atau dari awal memang demikian. Walaupun demikian, ketika saya letakkan di meja, tetap datar karena ada rubber feet.

KESIMPULAN

GT-65 bisa dikatakan terbaik dari semua lini mechanical keyboard dari Vortexseries dan banyak fitur-fiturnya merupakan loncatan upgrade dari versi-versi sebelumnya.

Daftar fitur baru:
– Gasket mount dengan poron
– Polycarbonate plate
– Poron plate foam
– Extra PE foam mod
– Daughterboard
– Kailh hotswap socket
– Baterai kapasitasnya bertambah
– Knob terpisah dari PCB
– Slider untuk WIN/MAC mode
– Durock plate mount stabiliser v2
– Software semakin lengkap
– Coiled cable
– Pilihan switch yang makin eksklusif dan menarik (Kapan kolaborasi dengan KEEB untuk meluncurkan switch baru?)

Semua fitur-fitur ini dengan harga yang ditawarkan? Worth it!

Saat ini kalau Anda mencari mechanical keyboard prebuilt dengan layout 65% dari brand lokal, beli Vortexseries GT-65.

Audio Sound Test:

Vortexseries GT-65 Audio Sound Test
Switch: Aflion Sky Blue v2 (lubed with Krytox 205g0, spring swap TX Extra Long 67g lubed with GPL105)
Stabiliser: Durock plate mount v2 lubed with Krytox 205g0
Recorded using Rode NT Mini

Keycap Black Crimson CSA profile
Keycap NicePBT Vasilisa

Terima kasih sudah membaca sampai akhir. Semoga review ini bermanfaat.

Anda bisa follow IG @keebmechanicalkeyboard untuk mendapatkan tutorial dan informasi seputar hobi mechanical keyboard.

Ingat juga mampir ke KEEB untuk mendapatkan perlengkapan modifikasi, mulai dari lube, stemholder, kuas, EVA foam, switch, dll. Silakan chat melalui DM IG atau chat Tokopedia KEEB untuk konsultasi kebutuhan modifikasi Anda.

Terima Kasih!
KEEB Getting Better!

Written by:
Inge Santoso

FL ESPORTS FL980 v2 – REVIEW DAN PANDUAN

Apakah Anda sedang mencari mechanical keyboard dengan numpad, PCB South Facing, dan tiga macam koneksi?

Minggu lalu saya mendapat unit FL ESPORTS FL980 v2 dari GoodGamingShop yang bisa menjawab pertanyaan Anda.

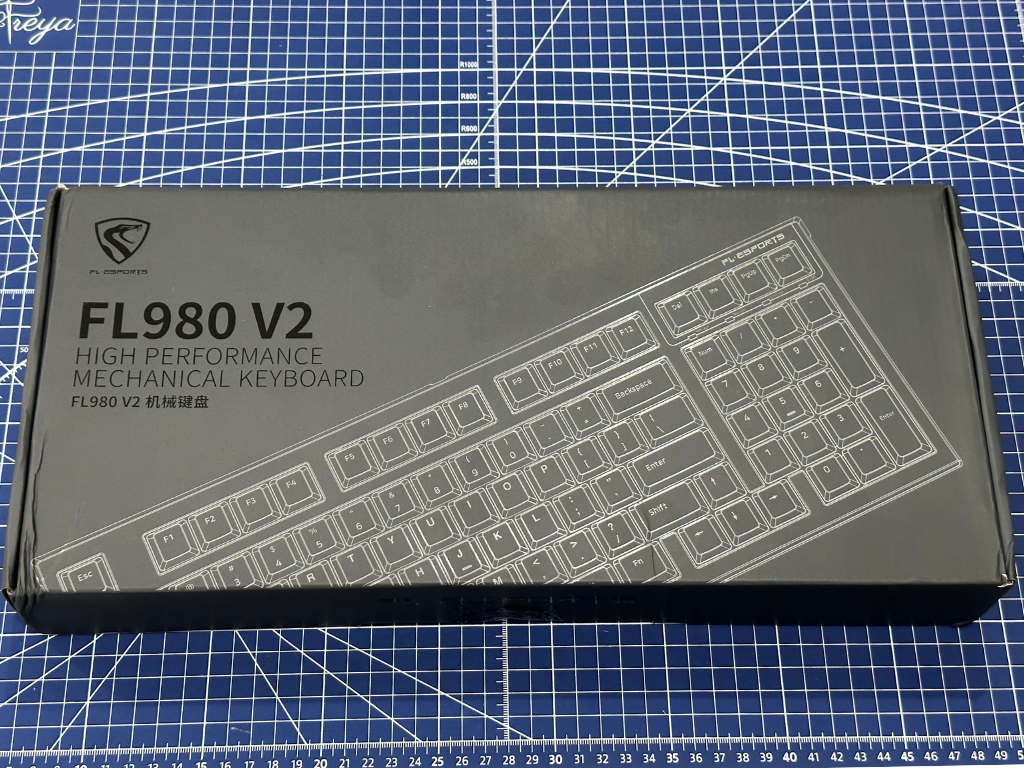

UNBOXING

Isi kotak:
1. Mechanical Keyboard FL ESPORTS FL980 v2 (layout 1800)
2. Manual (dalam Bahasa Inggris dan Mandarin)
3. Kabel USB Type C
4. Kartu Garansi
5. 2-in-1 Keycap dan Switch Puller
6. Ekstra keycaps warna biru, putih, dan merah
7. USB Dongle untuk wireless 2.4GHz (ada slot penyimpanan bermagnet di case)

Bila desk setup Anda berwarna gelap, Anda bisa memilih FL ESPORTS FL980 v2 dengan warna hitam. Tema warna keycap mirip dengan Olivia Dark.

Saya menemukan suatu keanehan dalam penamaan keyboard ini karena tadinya saya pikir FL980 artinya ada 98 tombol karena biasanya itu yang sering saya temui, contohnya pada keyboard Leopold. Ternyata setelah saya hitung secara manual, hanya ada 97 tombol saja, jadi mungkin kode keyboard ini seharusnya FL970.

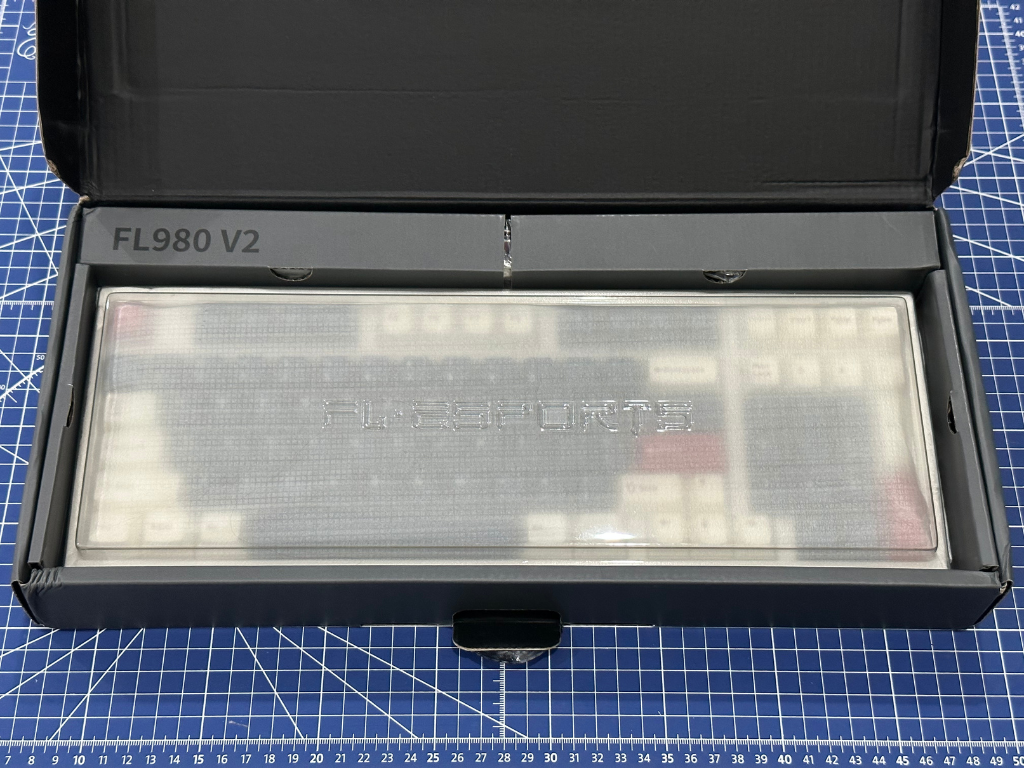

Dari sekian banyak keyboard yang pernah saya beli atau diberi, baru kali ini mendapat cover dari plastik yang pas dengan ukuran keyboardnya dan bisa berfungsi menghalangi debu ketika sedang tidak digunakan. Selama ini biasanya harus beli cover akrilik atau menggunakan lap microfiber dari TX.

KEYCAP

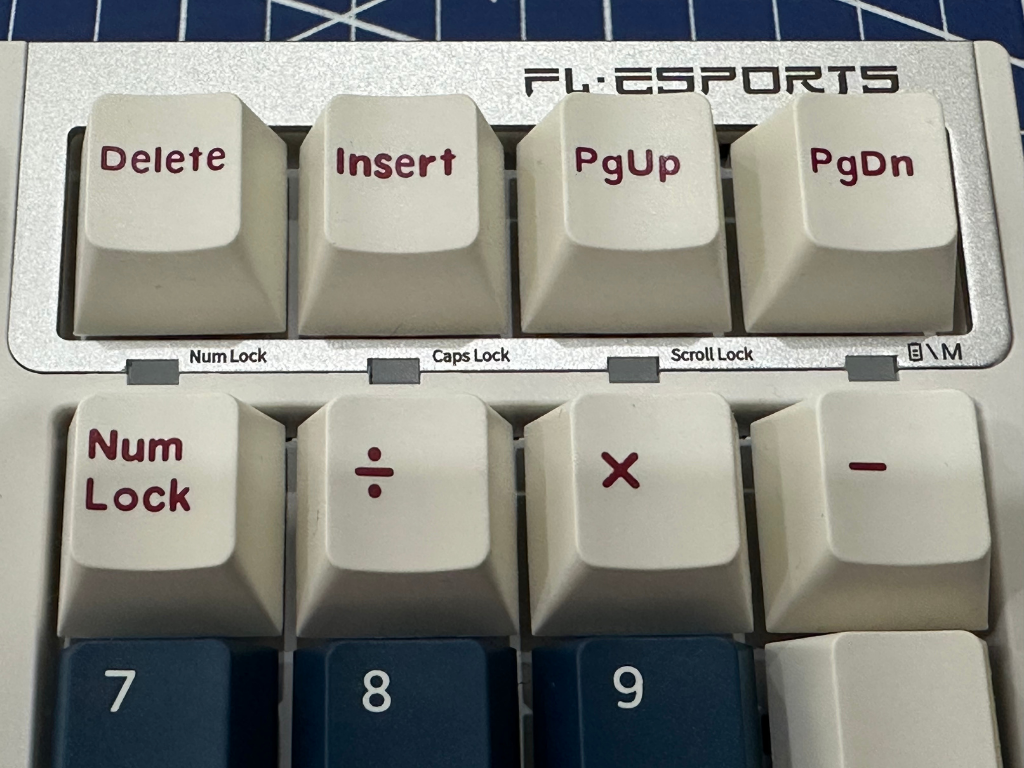

Keycap bawaan PBT doubleshot dengan Cherry profile. Legend kalau dilihat dari jauh, memang bagus dan menarik. Ketika dicermati lebih dekat, memang legend di bagian modifier, hurufnya tidak konsisten, tebal tipis, dan saya paling terganggu dengan CAPSLOCK. Bagian alpha legend cenderung lebih bagus.

Ekstra keycap yang diberikan bisa dilihat di bawah ini:

Anda bisa membuat beberapa variasi warna sendiri, misalnya mengganti seluruh baris angka dengan warna merah.

Jika Anda menggunakan MacOS, tersedia juga modifier untuk MacOS seperti CMD, OPTION, dan CONTROL.

Tidak semua keycap ekstra ini bisa dipasang, contohnya stepped CAPSLOCK. Keyboard ini tidak support stepped capslock karena plate dan PCB tidak mendukung.

Jika Anda suka warnanya, siapa tahu Anda mau memindahkan keycap set FL980 v2 ke keyboard lain. Sayangnya tidak sekalian diberi ekstra spacebar ukuran 7u supaya bisa lebih fleksibel lagi.

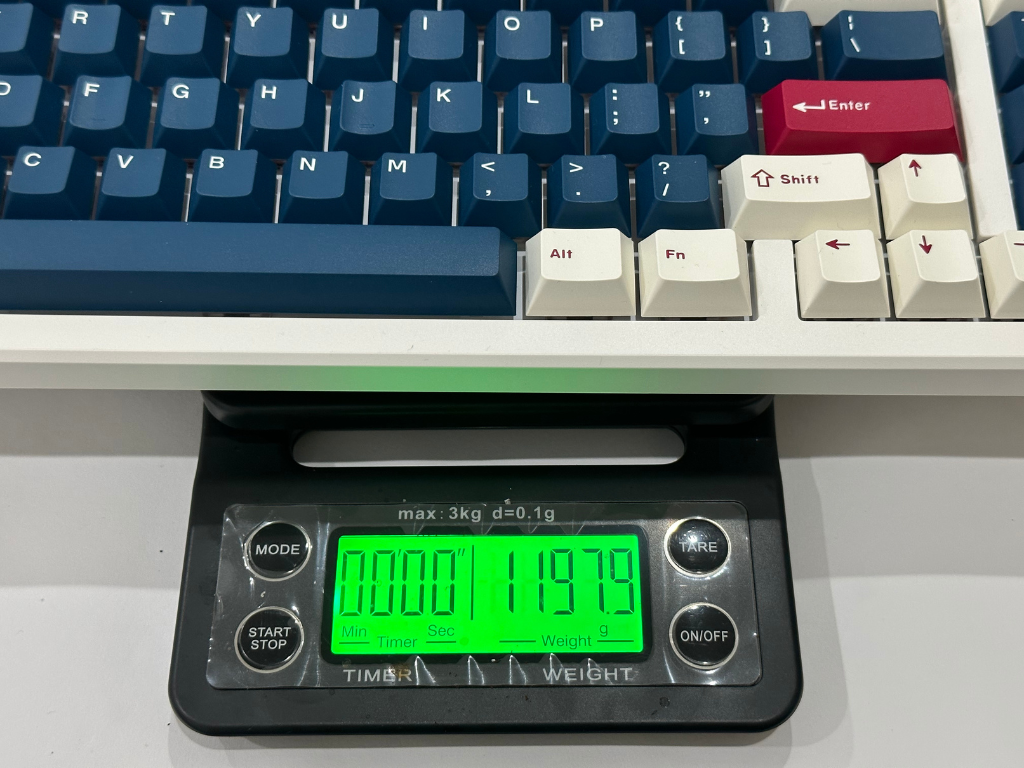

Berat FL ESPORTS FL980 v2 hampir 1.200 gram. Menurut saya, ini termasuk berat untuk keyboard plastik. Kalau dibandingkan dengan keyboard Fantech Maxfit108 RGB yang full size, FL980 v2 ini masih sekitar 230 gram lebih berat. Keyboard yang berat terasa lebih kokoh dan tidak mudah bergeser ketika digunakan, tetapi mungkin terlalu berat untuk dibawa-bawa.

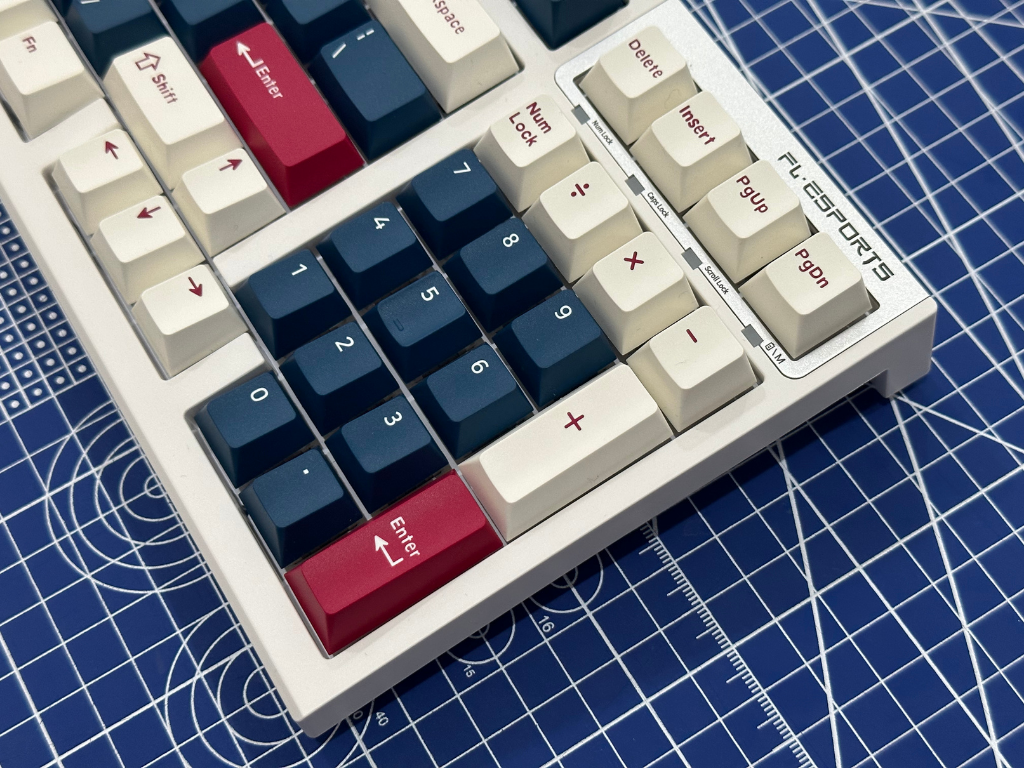

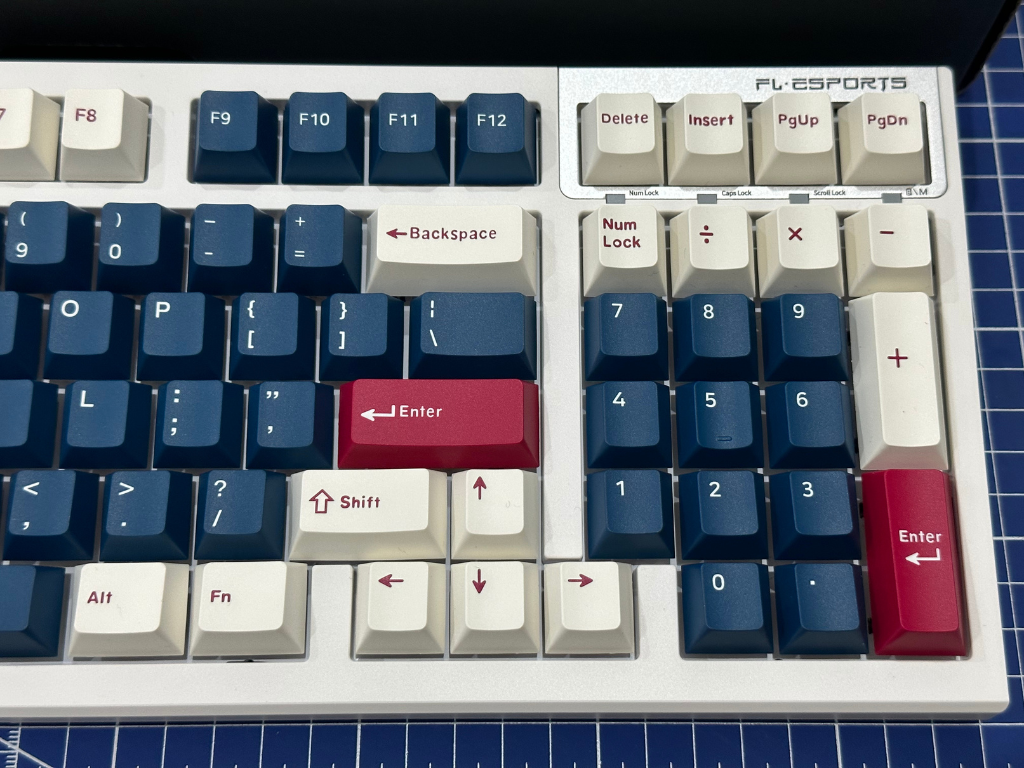

Anda bisa melihat lebih detail keyboard pada foto di bawah ini.

Menurut saya, profilnya ketika dilihat dari samping, lumayan menarik karena seperti ada lapis-lapis tumpukan seperti kipas lipat yang mau dibuka.

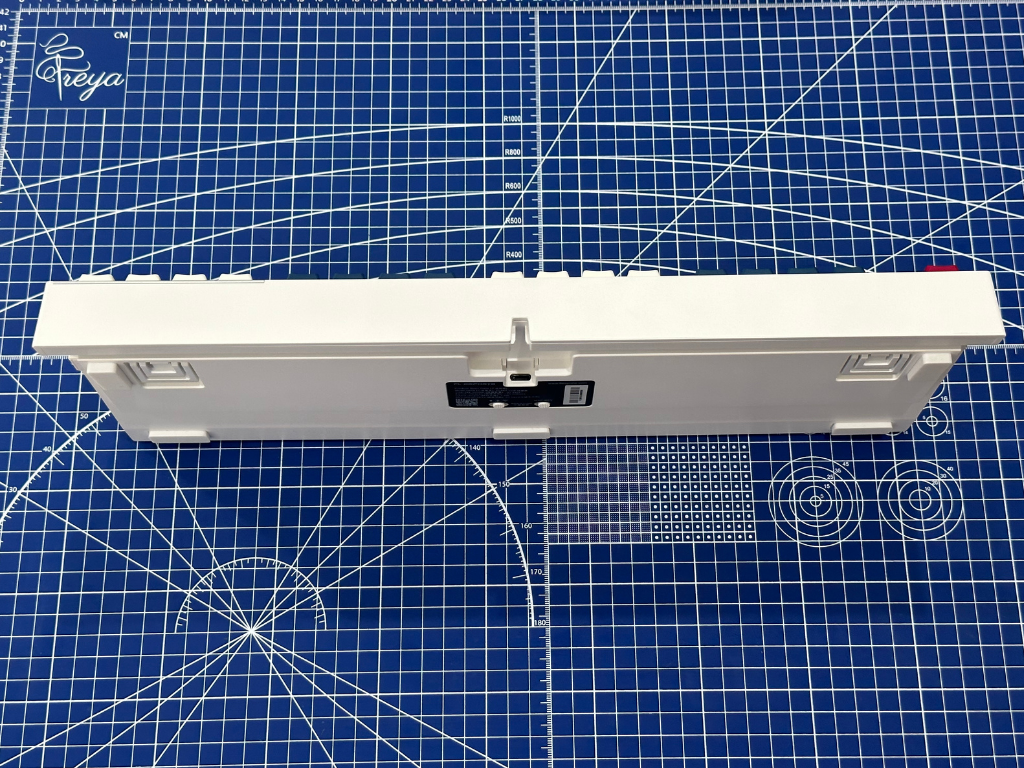

Di bagian bawah case, Anda bisa melihat ada rubber feet yang rata sebanyak lima buah, kemudian kick-out feet dengan dua ketinggian untuk mengubah kemiringan keyboard.

Di bagian tengah, ada label informasi mengenai keyboard, serta 2 tombol slider.
Satu slider untuk pilihan Bluetooth, kabel, dan wireless 2.4Ghz, satunya lagi untuk pilihan Mac Mode atau Win Mode.

KONEKTIVITAS

Anda bisa menghubungkan FL ESPORTS FL980 v2 dengan PC, notebook, atau perangkat lain dengan:
1. Kabel – USB Type C
2. Wireless 2.4GHz dengan USB dongle
3. Bluetooth (pairing dengan tiga perangkat)

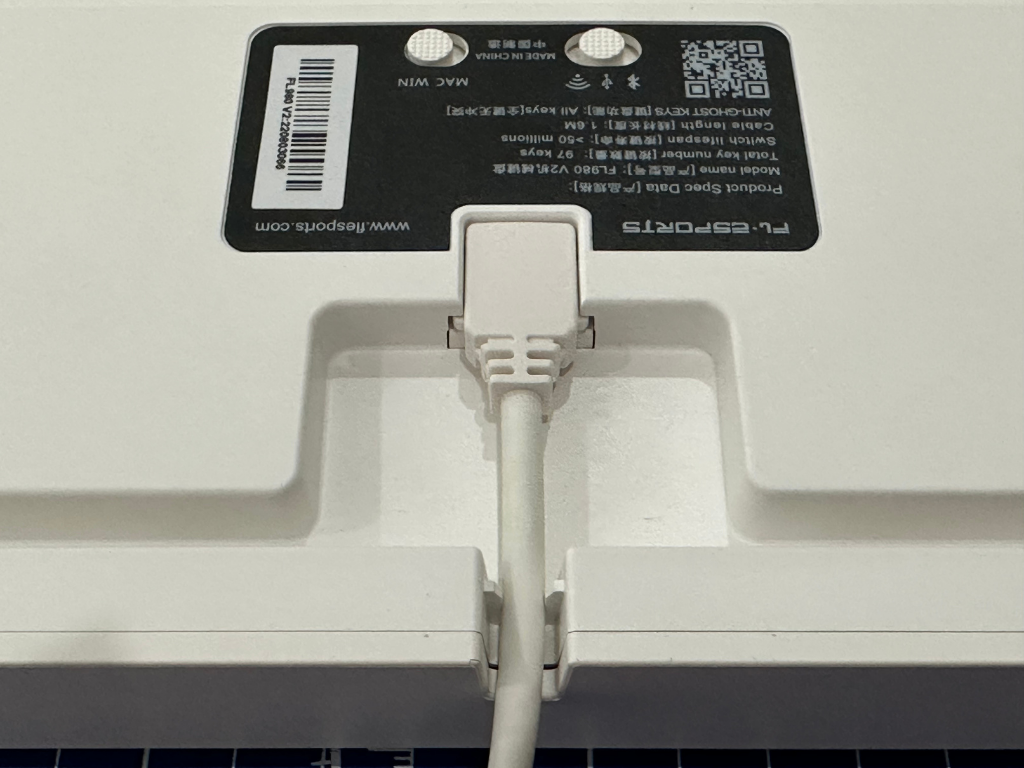

Jika memilih menggunakan kabel, memang idealnya menggunakan kabel bawaan karena dari bentuk konektor, diameter kabel, sudah dioptimalkan untuk keyboard ini. Anda bisa lihat pada gambar, konektornya seperti ada sayap yang ukurannya pas dengan rongga case pada USB port. Diameter kabel juga pas masuk di kanal pada case. Anda bisa memilih lewat tengah, kanan, atau kiri, sesuaikan dengan desk setup Anda.

Apakah bisa menggunakan kabel lain? Bisa, asalkan ujung konektornya cukup kecil dan bisa masuk. Kalau diameter kabelnya agak besar atau menggunakan coiled cable, aman kalau lewat tengah.

Untuk menggunakan koneksi kabel, pastikan posisi slider ada di tengah.

Ketika menggunakan koneksi kabel dan indikator di kanan atas berwarna merah, artinya sedang mengisi daya baterai. Ketika lampu mati, berarti baterai sudah penuh. Kalau baterai <20%, indikator akan berkedip dan Anda perlu mengisi daya baterai.

Wireless 2.4GHz

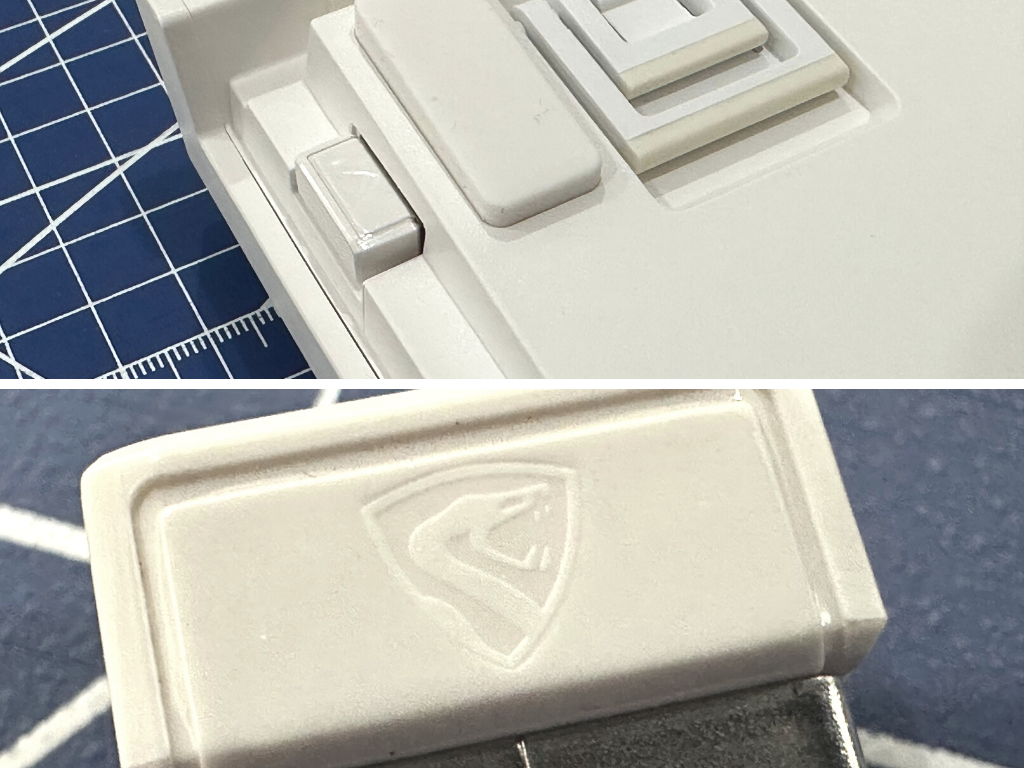

USB dongle untuk wireless ada di pinggiran case dan bermagnet. Magnetnya cukup kuat sehingga tidak mudah terjatuh atau terlepas. Pada dongle, ada logo, agak berbeda dengan dongle lain yang biasanya generik tanpa logo.

Bila terkoneksi menggunakan wireless 2.4GHz, indikator akan berwarna hijau.

Bluetooth
Keyboard bisa dipasangkan dengan tiga gawai, untuk pindah tinggal tekan singkat Fn+1/2/3.
Indikator berwarna biru bila terkoneksi menggunakan Bluetooth.

Jika ingin menambah koneksi, tekan Fn+1/2/3 agak lama, indikator berwarna biru akan berkedip, keyboard siap untuk dikoneksikan dengan perangkat. Biasanya akan muncul dua: BT3.0KB atau BT5.0KB. Kalau perangkat Anda memadai, sebisa mungkin pilih BT5.0KB.

BATERAI

Kapasitas baterai untuk mendukung koneksi wireless adalah 3000mAh. Menurut informasi bisa sampai 18 hari tanpa RGB atau 3-5 hari dengan RBG. Saya belum tes sendiri berapa lama baterai bertahan jika dipakai terus-menerus. Nanti saya akan update bila sudah mencoba full wireless dengan RGB hidup.

Update penggunaan baterai: pemakaian untuk kerja, bukan gaming, 14 hari dari 100% ke 12%.

RGB

FL ESPORTS FL980 v2 sudah RGB backlight di setiap tombol. Berhubung PCB South Facing, jika menggunakan keycap yang support backlight mungkin legend tetap tidak bercahaya maksimal. Bila Anda suka RGB, bisa menggunakan keycap transparan atau pudding.

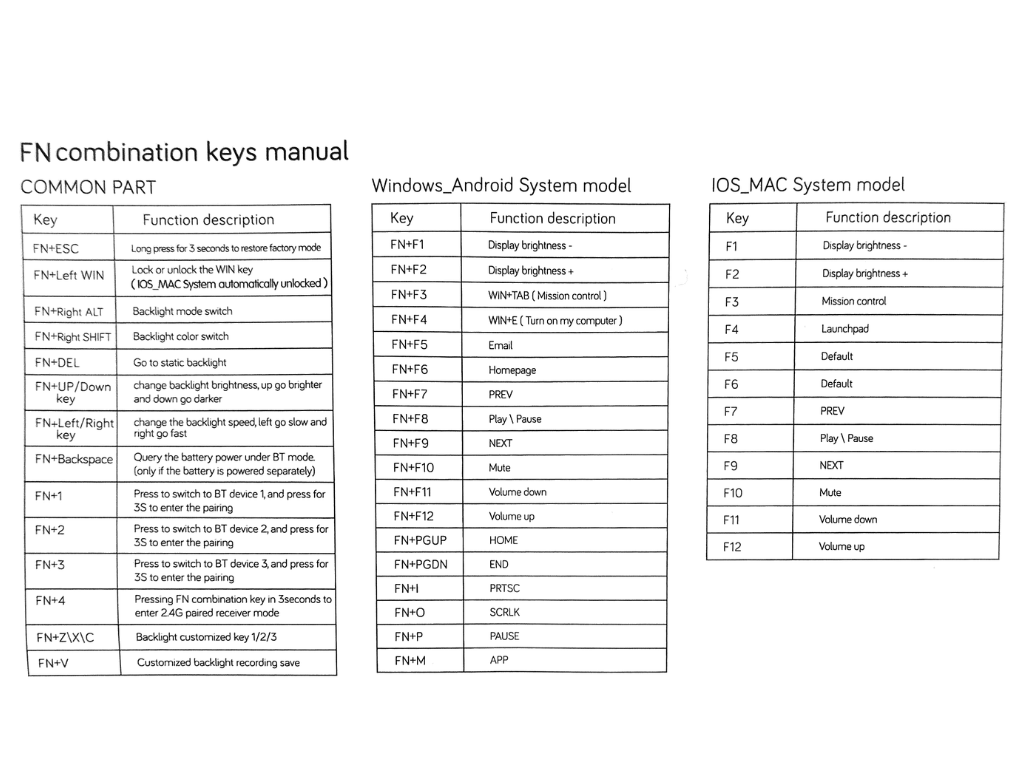

Untuk mengatur RGB, Anda bisa lihat pada buku manual.
Fn+Right ALT – Mengubah MODE backlight
Fn+Right Shift – Mengubah WARNA backlight
Fn+DEL – backlight statis
Fn+UP/DOWN – mengubah brightness backlight
Fn+LEFT/RIGHT – mengubah kecepatan backlight
Fn+Z/X/C – custom backlight 1/2/3
Fn+V – menyimpan backlight recording

SOFTWARE

Software bisa diunduh di http://flesports.com/en/
Anda bisa set mode RGB dan remap keys menggunakan software.


SOUND TEST KONDISI STOCK
Sound test dalam kondisi stock, sebelum ada modifikasi.

Direkam menggunakan Samsung Note9, tanpa editing
Hanya audio, direkam dengan Rode NT-Mini

STABILISER

Stabiliser pada keyboard ini total ada 6:
5x2u (Shift kiri, Enter, Backspace, Numpad Plus, dan Numpad Enter)
1×6.25u (Spacebar)

Jika Anda mau mengganti stabiliser bawaan misalnya dengan Durock Panda Plate Mount, Anda butuh extra 1x2u karena biasanya yang dijual adalah TKL set, terdiri dari 4x2u dan 1×6.25u

Pastikan Anda membeli stabiliser dengan tipe PLATE MOUNT dan bukan PCB Mount (clip-in atau screw-in)

Menurut deskripsi produk, stabiliser sudah di-tuning secara profesional. Ketika saya mencoba keyboard ini pertama kali, memang stabiliser tidak rattle dan bisa langsung dipakai. Pelumas bawaan memang minim tetapi ternyata cukup untuk membuat stabiliser tidak rattle. Mungkin nanti dibandingkan dengan kalau dilumas ulang, apakah feel dan suaranya akan lebih bagus.

Stabiliser bawaan, kaki stem sudah rata, sehingga tidak perlu clipping. Stabiliser masih ada sedikit bergoyang ketika dipasang di plate. Mungkin jika mau melakukan band-aid mod, menggunakan micropore yang lebih tipis.

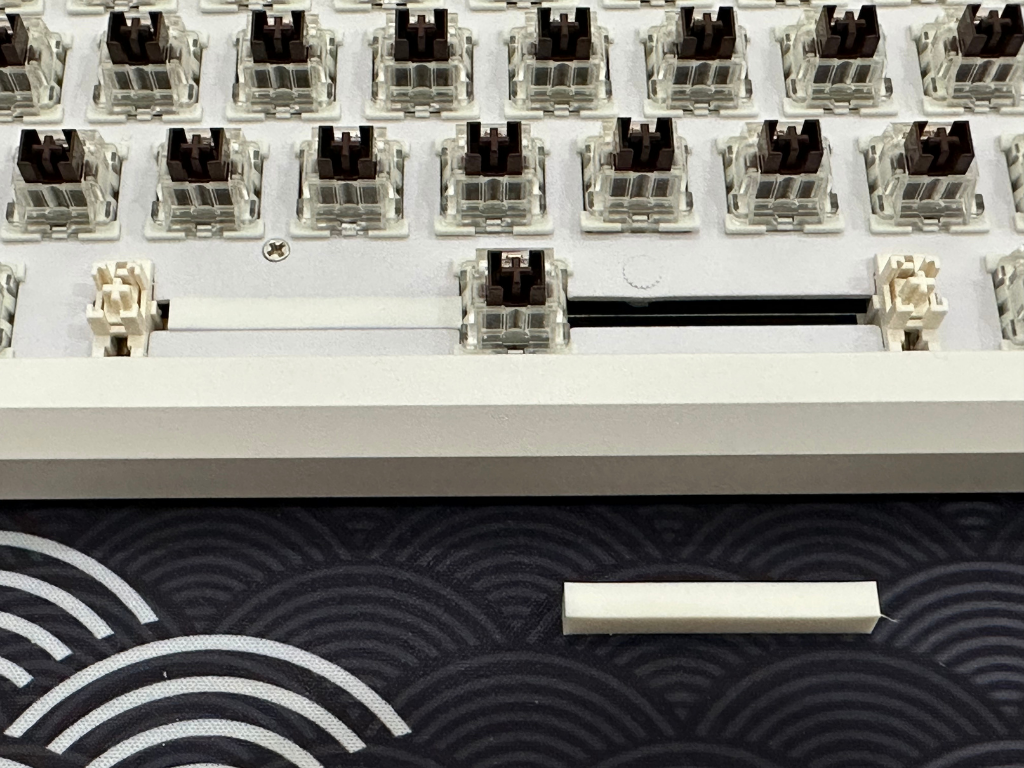

Untuk lebih meredam suara spacebar, lubang antara switch dan housing stabiliser di kanan dan kiri juga diberi silicone.

SWITCH

Pilihan switch ada dua:
1. Kailh Box Red v2 (linear)
2. Kailh Box White v2 (clicky)

Kalau ingin membuka switch Kailh, Anda bisa menggunakan 2-in-1 switch opener. Switch Kailh Box Red v2 merupakan switch 5 pin dan ada sedikit prelube sehingga cukup smooth.

Anda bebas memilih switch lain sesuai preferensi Anda karena keyboard ini sudah universal hotswap, mendukung switch plate mount (3 pin) maupun PCB mount (5 pin).

INTERNAL (MOUNTING, PCB, PLATE, FOAM, dan DAMPENER)

Untuk membuka case, akhirnya saya membeli dua set alat reparasi HP. Susahnya minta ampun karena cetakan case bagus dan rapat sekali. Setelah berkutat selama 40 menit, akhirnya berhasil melepaskan top case. Anjuran saya, kalau tidak super terpaksa, jangan buka case.

Pada bottom case ada baterai 3000mAh, daughter board yang berhubungan dengan baterai dan PCB. Untuk melepaskan ribbon, angkat bagian konektor yang berwarna hitam, bukan ditarik keluar seperti kabel JST.

MOUNTING

Berdasarkan deskripsi produk, mounting menggunakan gasket mount. Ada delapan silicone gasket.

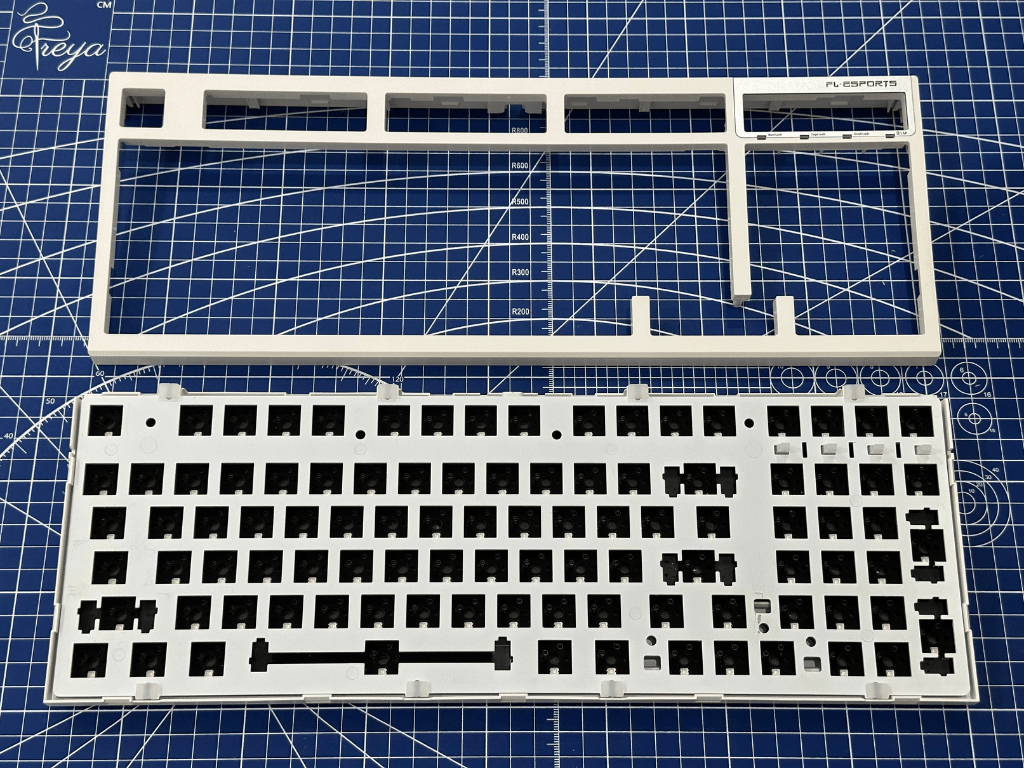

Apakah benar-benar gasket mount? Tidak, karena ada tiga kaitan di top case langsung ke plate dan PCB. Selain itu di bottom case memang tidak ada ruang lagi untuk memungkinkan flex atau bounce.

Akibatnya memang feel cenderung stiff dan sama sekali tidak ada flex, sangat berbeda dengan tren gasket trampolin akhir-akhir ini.

DAMPENER dan FOAM

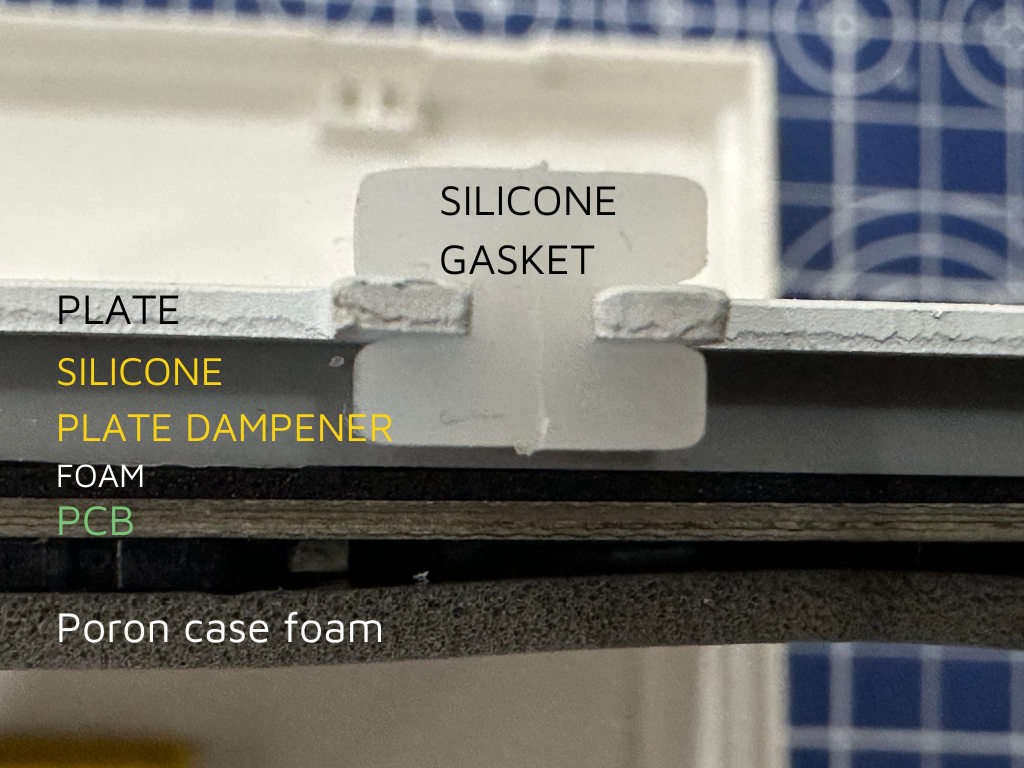

Yang agak berbeda dari FL ESPORTS FL980 v2 adalah penggunaan silicone plate dampener. Jadi ada silicone di antara plate dan PCB yang tebalnya 3mm.

Sedangkan poron case foam menempel dengan PCB, jadi agak seperti tape mod. Bisa dilepas bila sangat berhati-hati, tapi sebaiknya biarkan saja.

Kemudian di atas PCB juga ada foam mod yang sedang tren dan diyakini membuat suara jadi “marbly, creamy, thocky”, walaupun belum tentu memiliki efek seperti itu karena masih ada faktor-faktor lain.

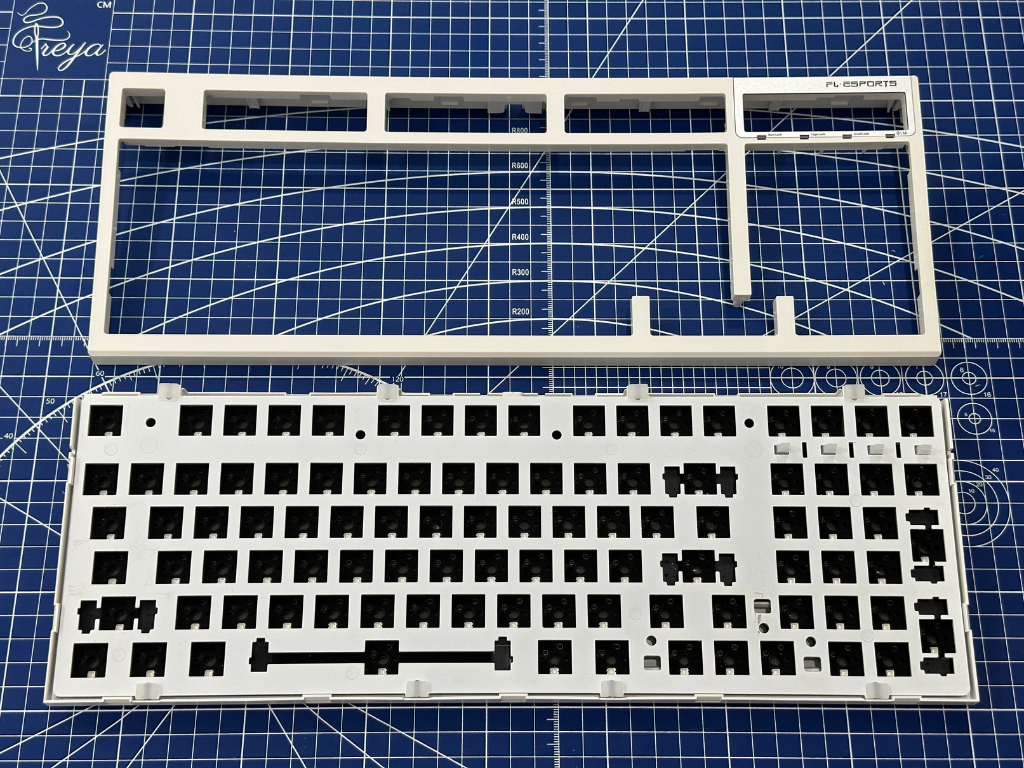

Untuk melepaskan plate dan PCB, Anda perlu melepaskan 8 baut. Yang saya tandai berwarna kuning, bautnya terlihat karena ada lubang pada foam, sedangkan yang saya lingkari merah, bautnya tertutup oleh foam, sehingga saya sedikit melepas foam untuk melepas bautnya, kemudian saya lubangi sedikit di foam supaya ingat posisinya jika butuh bongkar pasang lagi.


PCB

PCB sudah South Facing sehingga aman dari inteference (keycap Cherry profile menabrak housing dari switch).

Sekali lagi sudah universal hotswap dan lampu LED tidak menonjol sehingga bebas untuk memilih switch.

Socket hotswap menggunakan merk kailh.

PLATE

Satu hal yang saya sayangkan adalah bahan dari plate yang sangat mudah baret dan berbekas. Ketika saya melepas keycap, sudah terlihat bekas-bekas baretan, kemungkinan dari assembly sebelumnya. Walaupun goresan-goresan ini tipis dan tidak terlihat ketika keycap sudah terpasang, tetapi Anda tetap perlu lebih berhati-hati ketika menggunakan keycap atau switch puller.

MODIFIKASI

Menurut saya, keyboard FL ESPORTS FL980 v2 bisa langsung dipakai saja, tidak perlu modifikasi lagi.

Saya sudah mencoba lube ulang stabiliser menggunakan Krytox 205g0 dan ketika saya bandingkan dengan bawaannya, tidak ada perbedaan. Saya coba lube stabiliser dan switch di ENTER, suara menjadi lebih deep, tapi sedikit sekali dan susah dibedakan.

Mungkin kalau unit yang Anda beli masih ada rattle pada stabiliser, bisa dilumasi ulang. Jika semua stabiliser aman, pakai saja dan mungkin lumasi ulang setelah beberapa bulan atau kalau mulai terasa ada rattle.

KESIMPULAN

Bila Anda sedang mencari mechanical keyboard dengan layout 1800 (compact numpad), PCB South Facing, dan tiga macam koneksi, FL ESPORTS FL980 v2 bisa menjadi pilihan buat Anda dengan budget Rp1.799K.

Jika Anda sudah punya switch dan keycap, Anda bisa beli FL ESPORT FL980 v2 versi barebone di harga Rp1.099K. Versi barebone sudah termasuk stabiliser, jadi tinggal pasang switch dan keycap saja. Tersedia barebone kit dengan dua warna, putih dan hitam.


Semoga review ini bermanfaat.

Anda bisa follow IG @keebmechanicalkeyboard untuk mendapatkan tutorial dan informasi seputar hobi mechanical keyboard.

Ingat juga mampir ke KEEB untuk mendapatkan perlengkapan modifikasi, mulai dari lube, stemholder, kuas, EVA foam, switch, dll. Silakan chat melalui DM IG atau chat Tokopedia KEEB untuk konsultasi kebutuhan modifikasi Anda.

Terima Kasih.

KEEB Getting Better!

Written by:
Inge Santoso
